Назначение

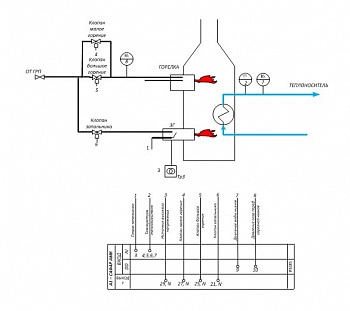

Автомат горения САФАР-АМК предназначен для запуска, контроля и регулирования мощности двухступенчатых атмосферных газовых горелок с возможностью дополнительного подключения запальной горелки.
Автомат горения выполняет функции контроля, измерения и регулирования параметров, необходимых для работы горелки. Позволяет поддерживать в заданных пределах температуру теплоносителя путем дискретного регулирования мощности горелки, в соответствии с суточным и часовым профилем температуры.
Конструктивно состоит:

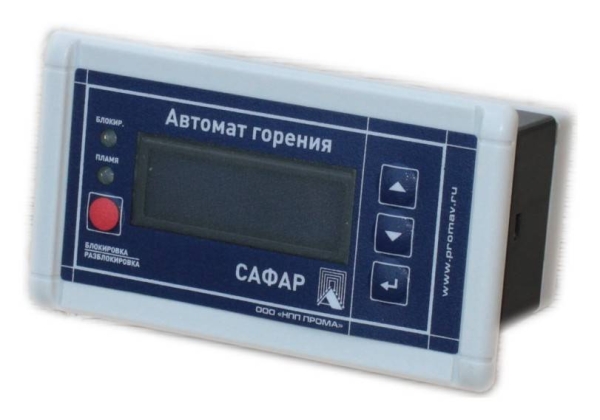

- БЛОК ИНДИКАЦИИ И УПРАВЛЕНИЯ
Двустрочный дисплей с отображением текущего состояния работы, контролируемых параметров, аварий и предупреждений
- БЛОК ДИСКРЕТНЫХ И АНАЛОГОВЫХ ВХОДОВ/ВЫХОДОВ
Функции и отличительные особенности
- Наличие алгоритма розжига, контроля аварийных защит, регулирования мощности;
- Измерение и регулирование температуры в заданных пределах встроенным регулятором, путем позиционного регулирования мощности горелки (пилотная горелка (режим ожидания), малое горение, большое горение);
- Автоматический розжиг, переход в режим ожидания и последующий повторный розжиг;
- Суточные и часовые профили регулятора температуры;
- Автоматические защиты, обеспечивающую останов и блокировку пуска горелки при возникновении аварии:
ДАВЛЕНИЕ ВОДЫ НИЗКОЕ,
ДАВЛЕНИЕ ГАЗА ВЫСОКОЕ/НИЗКОЕ,
ТЕМПЕРАТУРА ВЫСОКАЯ
ОТСУТСТВИЕ ПЛАМЕНИ ЗАПАЛЬНИКА И ОСНОВНОЙ ГОРЕЛКИ
ДОПОЛНИТЕЛЬНЫЙ ВХОД ПО АВАРИИ (например сигнализатор загазованности)
- Возможность выбора задействованных защит с помощью меню автомата горения;
- Архив срабатывания защит с фиксацией времени срабатывания;
- Контроль наличия пламени ионизационным электродом или фотодатчиком;
- Измерение температуры теплоносителя термометром сопротивления, подключаемым напрямую к автомату горения;
- Индикация на двухстрочном дисплее текущего этапа розжига горелки или рабочего режима и причины блокировки автомата горения;
- Возможность дистанционного запуска и останова горелки;
- Встроенная в лицевую панель кнопка запуска и остановки горелки;
- Обеспечивает ручной режим проверки всех входов и механизмов;
- Контроль постороннего света перед запуском горелки;
- Функция контроля сетевого напряжения питания;
- Часы реального времени с возможностью подсчета общего времени работы котла;
- Связь с верхним уровнем по интерфейсу RS-485 протокол Modbus – RTU;

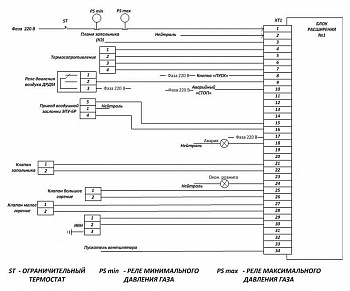

- дискретные входные сигналы (фаза 220 В переменного тока) с возможностью инвертирования сигналов.
Основные технические характеристики
|
Напряжение питания
|
220В/50Гц
|
|
Энергопотребление, ВА
|
50 (при розжиге 300)
|
|
Коммутируемое номинальное напряжение релейных выходов
|
~220В/50Гц
|
|
Коммутируемый ток релейных выходов, А
|
2
|
|
Коммутируемое номинальное напряжение на электродвигатель вентилятора
|
~380В/50Гц
|
|
Коммутируемый ток на двигатель вентилятора, А
|
2
|
|
Тип термочувствительного элемента
|
Pt100
|
|
Напряжение дискретных входных сигналов, В
|
~220
|
|
Длина экранированного кабеля ионизационного электрода, не более, м
|
20
|
Класс защиты по ГОСТ 14254-96
блок управления и индикации (лицевая часть)
блок расширения
|
IP54
IP20
|
|
Сопротивление изоляции при нормальных условиях эксплуатации, МОм
|
20
|
|
Температура окружающего воздуха, °С
|
0÷70 Сº
|

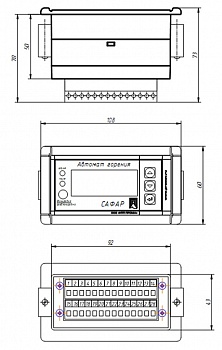

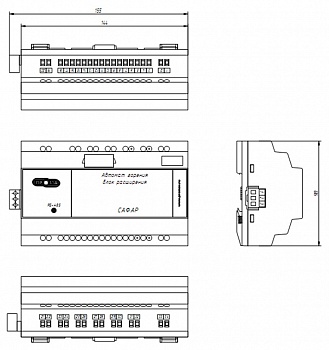

Габариты устройства (высота х ширина х глубина), мм
блок управления и индикации
блок расширения
|
114х60х75
57х144х90
|
|
Масса, не более, кг
|
1,5
|
