Назначение

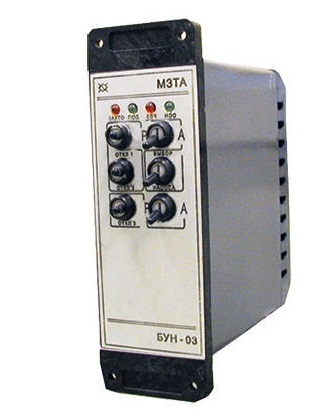

Блок управления насосами БУН-03М предназначен для управления насосами систем отопления, горячего водоснабжения, подпитки, пожарными, дренажными и другими насосами.
Блок позволяет автоматизировать управление тремя насосами (основным, резервным и дополнительным).
Функциональные возможности
- Автоматическое управление двумя насосами по сигналам двух контактных датчиков уровня или одного контактного датчика давления (перепада давления):
- выбор любого из двух насосов в качестве основного;
- включение основного насоса с контролем его нормальной работы;
- автоматическое переключение на резервный насос в случае неисправности основного;
- контроль работы резервного насоса и его автоматическое отключение при неисправности;
- сигнализация отказа при неисправности обоих насосов.
- Автоматическое управление третьим (дополнительным) насосом по сигналу контактного датчика давления (перепада давления) с контролем его нормальной работы, автоматическим отключением при неисправности и сигнализацией отказа.
- Запрет автоматического включения (блокировка) раздельно:
- основного (резервного) насоса;
- дополнительного насоса.
- Ручное дистанционное управление основным, резервным и дополнительным насосами.
- Включение исполнительного механизма (ИМ) задвижки на открытие-закрытие при автоматическом и ручном дистанционном включении-отключении основного и резервного насосов.
- Необходимые блокировки и временные задержки при автоматическом и ручном дистанционном управлении основным, резервным и дополнительным насосами.
- Сигнализация автоматического включения-отключения основного, резервного и дополнительного насосов.
Технические характеристики
ПИТАНИЕ
- Напряжение – ~220 В (допускается от 187 до 242 B)
- Частота – от 48 до 62 Гц
- Потребляемая мощность – не более 12 ВА
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Габаритные размеры – 190х60х165 мм
- Масса – не более 2.5 кг
- Монтаж – щитовой
- Степень защиты – IP40
- Подключение – штепсельный разъем
ВХОДНЫЕ СИГНАЛЫ
- Количество – 7
- Вид – изменение состояния внешнего контактного или бесконтактного ключа
- Параметры внешнего ключа - 2 мА, 30 В постоянного тока
- Наименование и назначение подключаемых датчиков:
- датчик нижнего допустимого уровня – включение основного и резервного насосов
- датчик верхнего допустимого уровня – выключение основного и резервного насосов
- датчик перепада давления на основном и резервном насосах – контроль нормальной работы основного и резервного насосов
- датчик давления (перепада давления) – включение-выключение дополнительного насоса;
датчик перепада давления на дополнительном насосе – контроль нормальной работы дополнительного насоса,
блок-контакт основного и резервного насосов – запрет автоматического включения (блокировка) основного и резервного насосов,
блок-контакт дополнительного насоса – запрет автоматического включения (блокировка) дополнительного насоса
- вместо двух датчиков уровня к блоку может быть подключен один датчик давления (перепада давления)
ВЫХОДНЫЕ СИГНАЛЫ
- Контактные двухпозиционные выходы для управления насосами (коммутирующая способность – до 250 В, до 3 А переменного тока), 3шт.
- Контактный трехпозиционный выход для управления ИМ задвижки (коммутирующая способность до 250 В, до 1.5 А переменного тока)
- Контактный трехпозиционный выход для сигнализации отказа (коммутирующая способность до 220 В, до 1.5 А переменного и постоянного тока)
- Гальваническая изоляция от цепей входных сигналов
ИСТОЧНИК НАПРЯЖЕНИЯ
- Напряжение – 24 В постоянного тока
- Ток на грузки – не более 100 мА
- Назначение – питание цепей сигнализации отказа
