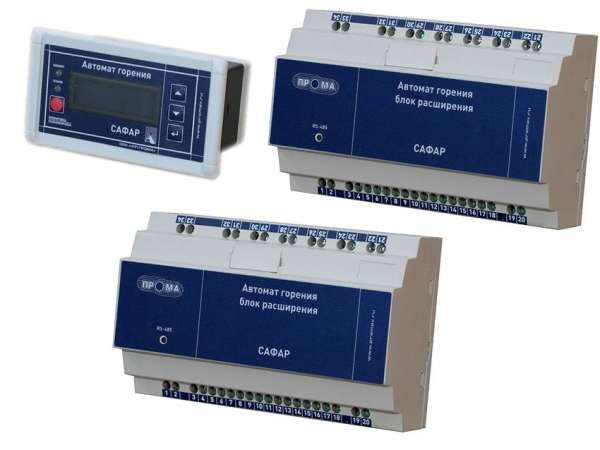

Назначение САФАР-БЗК-211(213)-ЩД
Для автоматизации работы (розжига, регулирования и защиты) водогрейных или паровых котлоагрегатов, автоматизации теплогенераторов, асфальтобетонных установок, сушилок, печей, а так же других тепловых установок, работающих на газообразном и/или жидком топливе.
Для замены устаревших систем автоматики типа АЛЬФА, БУК, БУРС и прочие.
Используется в качестве блока автоматики, включающего в себя модуль управления и модуль ввода/вывода.
Преимущества
- Наличие встроенного автомата контроля герметичности;
- Работа как с аналоговыми (3 входа), так и с дискретными датчиками (10 входов);
- Малые габариты;
- Наличие интерфейса RS-485 Modbus RTU. Позволяет работать в автоматическом режиме и в системах диспетчеризации котельной;
- Наличие часов реального времени, позволяет котлоагрегату работать по суточному и/или недельному графику, что экономит до 30% тепловой энергии;
- Современная элементная база повышает надежность и ремонтопригодность по сравнению с аналогами;
- Цена ниже в 3-5 раз по сравнению с системами с использованием ПЛК или существующими аналогами.
Функции
- автоматический пуск и останов горелки котла;
- поддержание в заданных пределах температуры горячей воды или давления пара путем регулирования мощности горелки. Трехпозиционный режим работы;
- модификация с часами реального времени, позволяющая работать по часовому, суточному и недельному расписанию температурного режима;
- дискретное регулирование подачи воздуха в соответствии с подачей топлива (большое, малое горение и режим ожидания);
- запоминание первопричины аварии и индикация причины при последующем включении на ЖКИ дисплее;
- передачу электрического сигнала «Авария» на диспетчерский пульт;
- дополнительный канал контроля пламени запальника;
- дискретный вход фотодатчика контроля пламени горелки;
- функция автоматической проверки герметичности перед каждым розжигом горелки (работа с реле давления);
- управление контрольным клапаном отсекателем и клапаном безопасности;
- встроенная информационная система позволяющая наблюдать текущий этап розжига и работы, и, в случае аварийного отключения — причину останова. Вся информация представлена на двухстрочном ЖКИ;
- возможность выбора задействованных в котле защит и включения функции автоматического контроля герметичности с помощью меню автомата горения;
- связь с верхним уровнем по интерфейсу RS-485 протокол Modbus-RTU;
- возможность подключения до трех аналоговых датчиков (4–20) мА;
- функция контроля сетевого напряжения питания. (переход в режим ожидания при падении напряжения до 160В, до тех пор пока напряжение не достигнет 187В)
Автоматическая защита котла
Обеспечивает останов котла и блокировку его пуска при возникновении следующих аварийных ситуаций:
- давление воздуха перед горелкой низкое;
- давление газа перед горелкой низкое;
- давление газа перед горелкой высокое;
- разряжение в топке низкое;
- давление воды на выходе низкое (водогрейный котел), уровень воды в барабане низкий (паровой);
- давление воды на выходе высокое (водогрейный котел), уровень воды в барабане высокий (паровой);
- температура воды высокая (водогрейный котел), давление пара высокое (паровой);
- погасание пламени горелки;
- дополнительный пользовательский параметр;
- дополнительный пользовательский параметр
Основные технические характеристики
|
Рабочее напряжение
|
187-242 В / 50Гц
|
Потребляемая мощность, не более ВА
- при розжиге
- рабочий режим
|
300
50
|
|
Максимальная нагрузка на контакты релейных выходов
|
4,0A, cos Ø 1,0
2,0A, cos Ø 0,4
|
|
Длина экранированного кабеля подключения иондатчика, не более м
|
20
|
|
Тип подключаемого датчика температуры
|
Pt100
|
|
Степень защиты
|
IP40
|
Температура окружающего воздуха, °С
- стандартное исполнение
- специальное исполнение
|
от -20 до +65
от -40 до +65
|
|
Масса, не более, кг
|
1,2
|
