Назначение
Приборы ПРОТАР предназначены для применения в автоматизированных системах управления и в локальных системах регулирования в различных отраслях промышленности. Приборы используются в схемах стабилизации технологических параметров, программного, каскадного, многосвязного регулирования с реализацией сложных алгоритмов обработки информации.
Каждый прибор комплекса ПРОТАР может заменить в среднем от четырех до шести приборов комплекса КАСКАД 2 в различных сочетаниях. Может применяться в разных отраслях промышленности. Является универсальным и многофункциональным.
Функциональные возможности
- Первоначальная установка, изменение и индикация параметров, индикация входных сигналов, программирование структуры прибора, а также диагностика, индикация и сигнализация отказов прибора с помощью кнопок и индикаторов пульта оператора.
- Гальваническое разделение четырех аналоговых входных сигналов и двух дискретных входных сигналов друг от друга и от других сигналов.
- Безударное переключение режимов управления с автоматического на ручное и обратно, ручное управление пультом оператора и с верхнего уровня управления.
- Цифровая индикация сигналов и параметров.
- Энергонезависимая память для хранения настроек и значений параметров.
Наиболее часто используемые, свободно программируемые функции:
- Регулирование в соответствии с П-, ПД-, ПИ-, ПИД-алгоритмом: один или два независимых канала с импульсным выходом и(или) один канал с аналоговым выходом.
- Вычисление сигналов рассогласования, задания и других промежуточных сигналов алгоритма (возможно с использованием сложных алгоритмов обработки входных сигналов).
- Селектирование, переключение и отключение сигналов.
- Введение в алгоритмы регулирования дополнительных статических и динамических, линейных и нелинейных звеньев.
- Автоматическое изменение любых параметров и (или) перестройка алгоритма прибора по алгоритму пользователя.
- Формирование сигналов программного задатчика.
- Каскадное регулирование.
- Формирование сигнала аварийной сигнализации отказа системы регулирования по сформированному потребителем алгоритму, в том числе защита от обрыва в цепи датчика.
- Индикация любых параметров в удобных для пользователя размерностях.

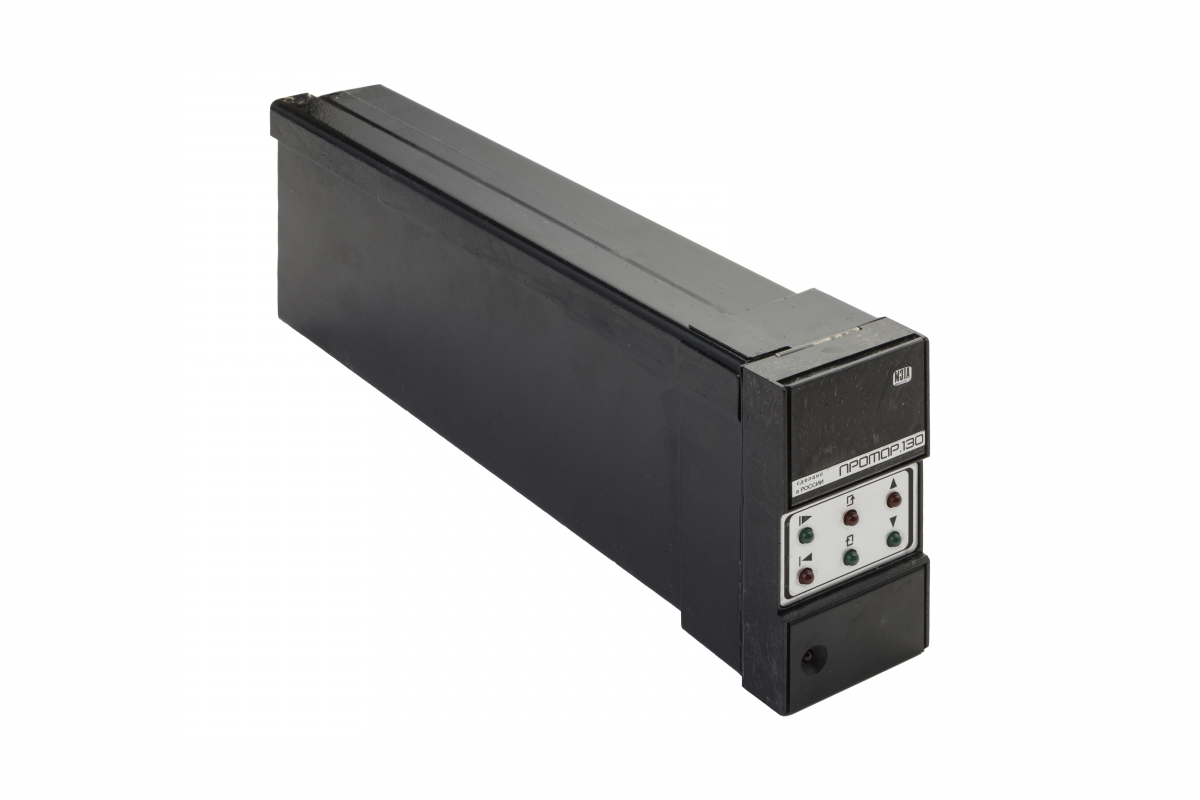

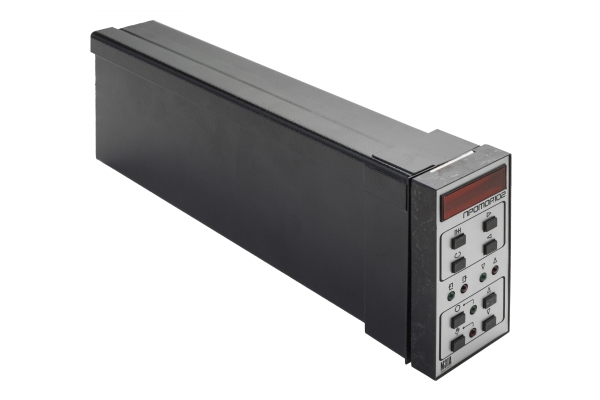

Исполнения
|
НАИМЕНОВАНИЕ
|
ЧИСЛО ДИСКРЕТНЫХ ВХОДОВ
|
КОЛИЧЕСТВО СВОБОДНО ПРОГРАММИРУЕМЫХ ФУНКЦИЙ
|
НАЛИЧИЕ ЖЕСТКОЙ СТРУКТУРЫ
|
НАСТРОЙКА ПАРАМЕТРОВ ПИД-РЕГУЛЯТОРА
|
ПУЛЬТ ОПЕРАТОРА
|
|
ПРОТАР 102
|
11
|
60
|
Да
|
Полуавтоматическая
|
Встроенный
|
|
ПРОТАР 112
|
10
|
60
|
Да
|
Полуавтоматическая
|
Выносной
|
|
ПРОТАР 120
|
11
|
47
|
|
Автоматическая
|
Встроенный
|
|
ПРОТАР 130
|
10
|
47
|
|
Автоматическая
|
Выносной
|
Технические характеристики
ПИТАНИЕ
- Напряжение – ~220 В (допускается от 187 до 242 B)
- Частота – от 48 до 62 Гц
- Потребляемая мощность – не более 10 ВА

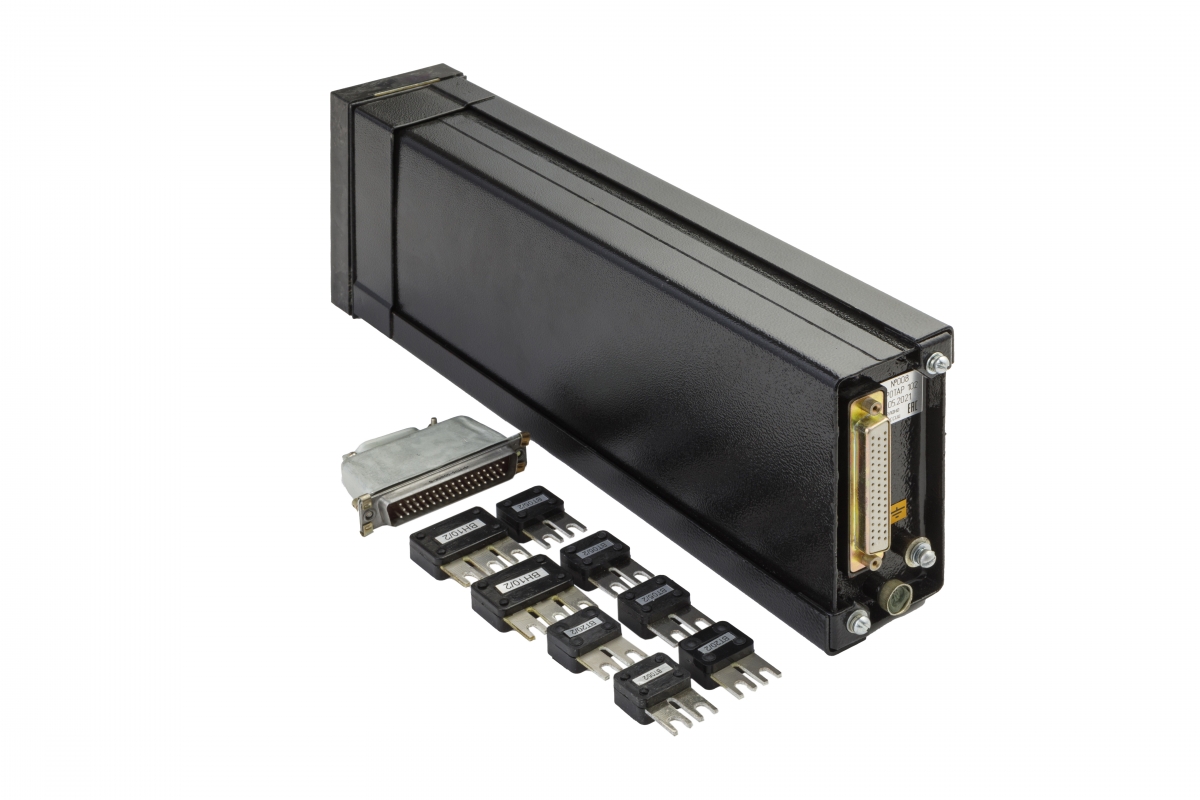

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Габаритные размеры:
- для прибора – 120х60х370 мм

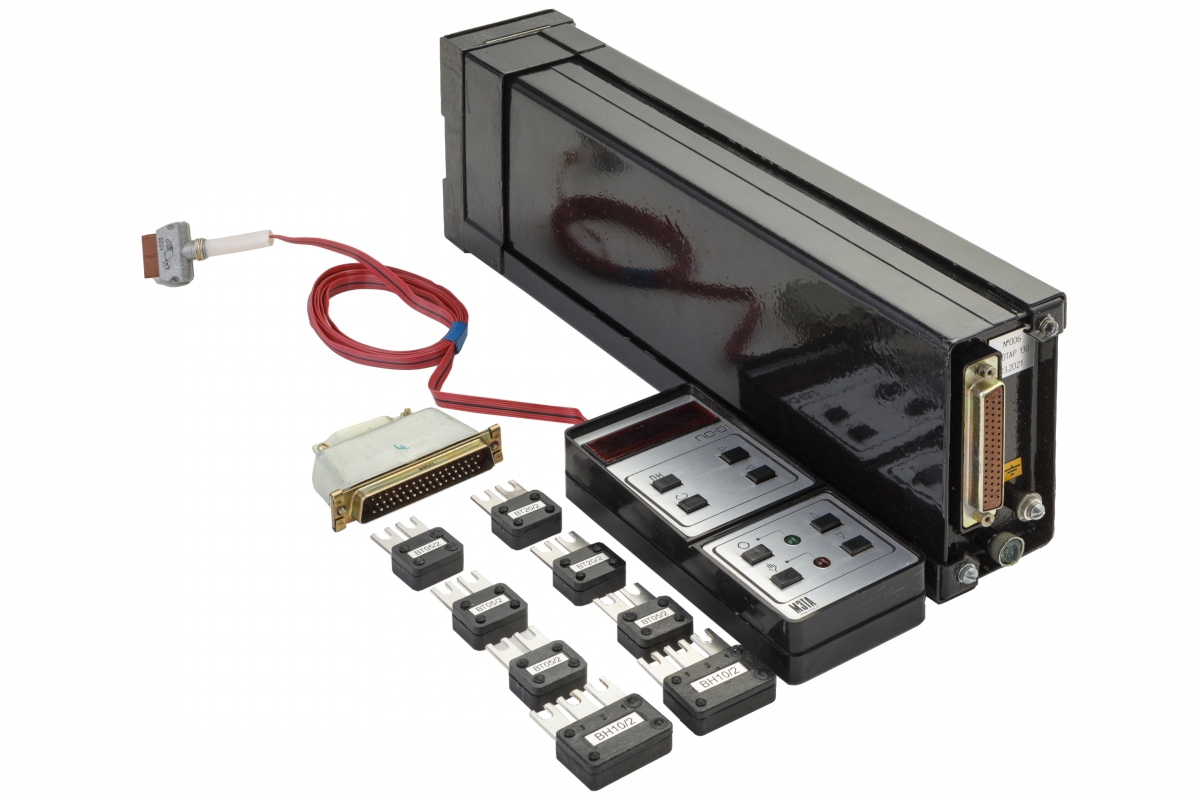

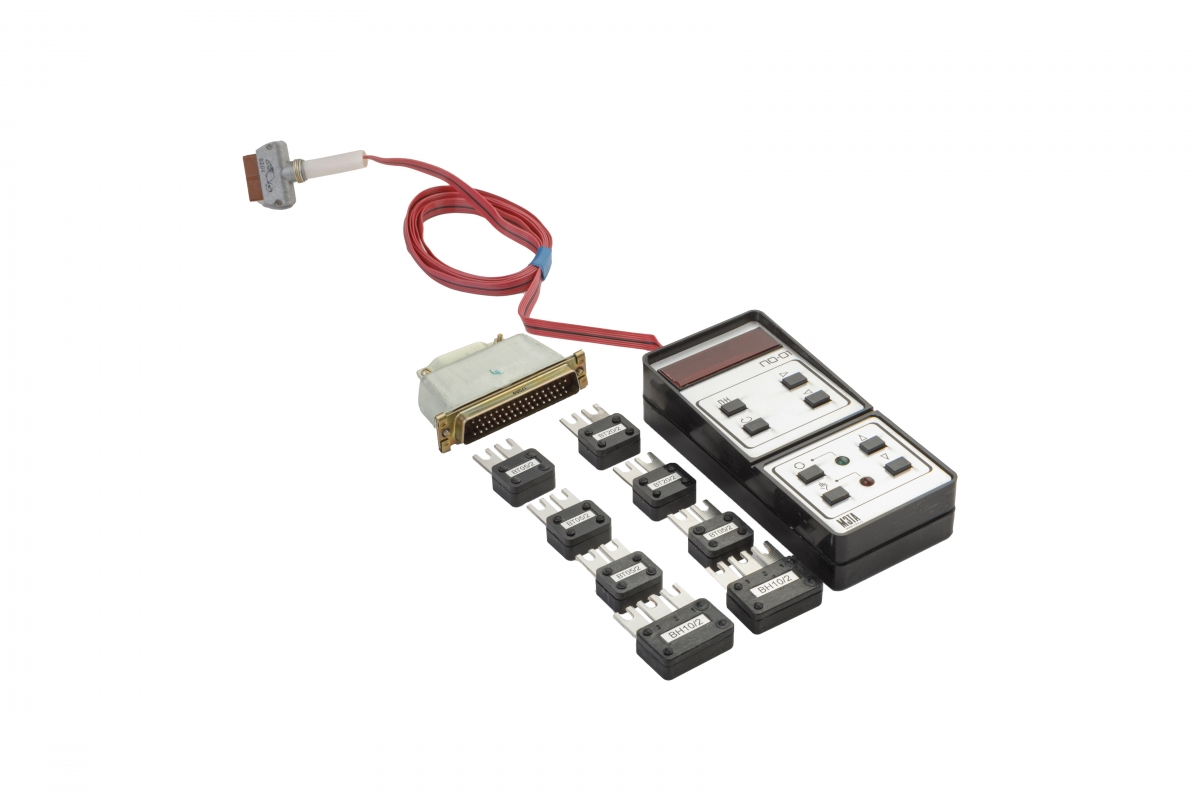

- для выносного пульта оператора – 130х60х32 мм
- Масса:
- для исполнений ПРОТАР 102, 120 – не более 2.6 кг
- для исполнений ПРОТАР 112, 130 с выносным пультом оператора – не более 3.1 кг
- Монтаж – щитовой
АНАЛОГОВЫЕ ВХОДЫ
- Количество – 6
- Вид – 0-5 мА, 0-20 мА, 4-20 мА, 0-2 В, 0-10 B постоянного тока
- Гальваническая изоляция для 4 входов
ДИСКРЕТНЫЕ ВХОДЫ
- Количество – в зависимости от исполнения
ИМПУЛЬСНЫЕ/ДИСКРЕТНЫЕ ВЫХОДЫ
- Количество – 5
- Вид (по выбору):
- постоянно пульсирующий ток 0, 24 В
- изменение состояния бесконтактного ключа, с коммутирующей способностью 45 В, 0.15 А
АНАЛОГОВЫЕ ВЫХОДЫ
- Количество – 2
- Вид – 0-10 В, 0-5 мА, 0-20 мА, 4-20 мА постоянного тока
