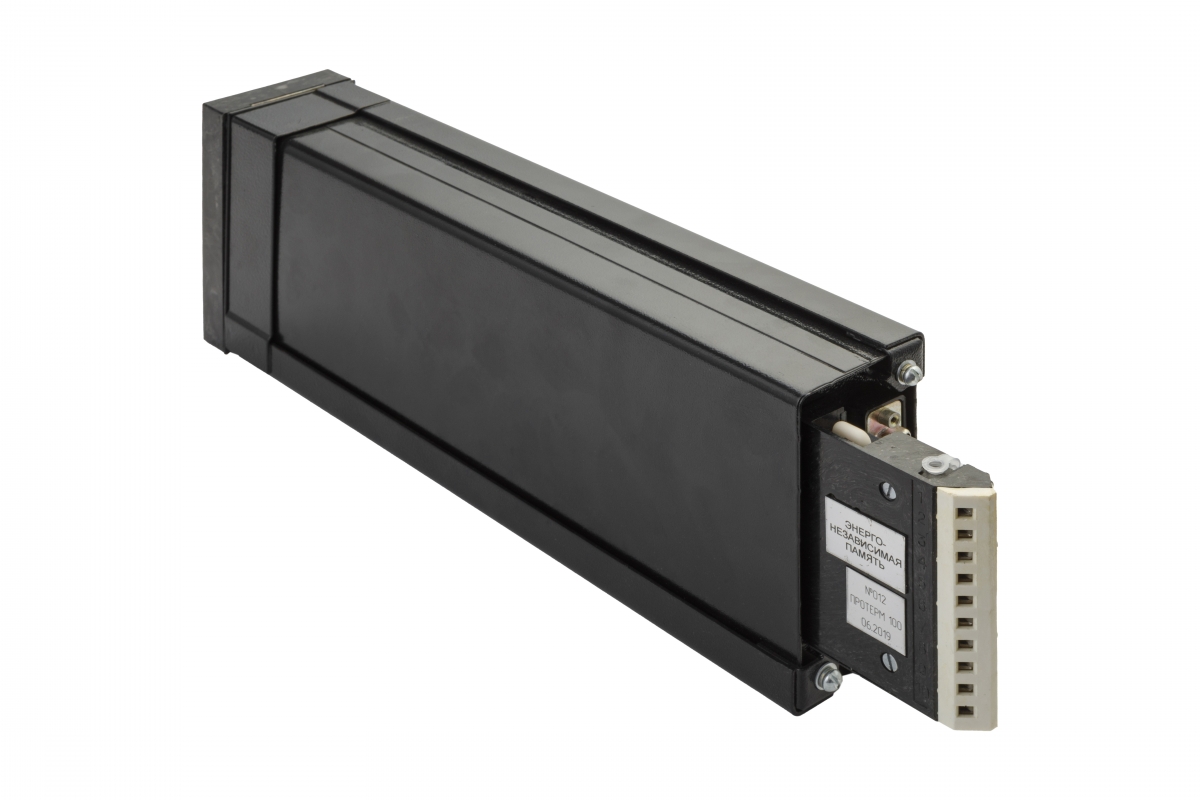

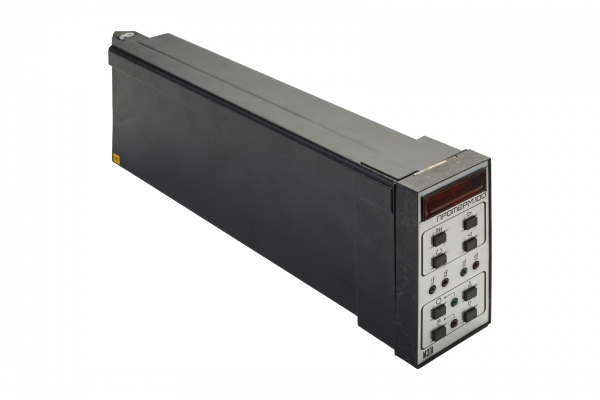

Назначение
Микропроцессорный регулятор температуры ПРОТЕРМ 100 предназначен для применения в системах прецизионного регулирования температуры, в том числе программного, в электротермии, при производстве полупроводниковых материалов, оптоволоконной техники, в процессе научных исследований и др. Основная отличительная особенность: высокая статическая и динамическая точность преобразования информации.
Функциональные возможности
- До трех независимых каналов ПИД-, ПИ- и П-регулирования.
- Формирование программного задания в виде произвольной кусочно-линейной функции времени (восемь отрезков с произвольным наклоном), логическое управление программным задатчиком.
- Введение сигналов задания, корректирующих воздействий и формирование сигнала рассогласования по каждому из трех каналов регулирования.
- Гальваническая изоляция входных цепей.
- Линеаризация сигналов термопар и компенсация термо-Э.Д.С. холодных спаев.
- Линеаризация зависимости выходной мощности от выходного сигнала регулятора при фазово-импульсной модуляции.
- В комплекте с усилителями мощности У10-15 усиление выходного сигнала каждого из трех основных выходов по мощности и гальваническая изоляция цепей нагрузки.
- Сигнализация предельных отклонений, конца программы и других состояний (по выбору).
- Формирование выходного аналогового сигнала с возможностью его масштабирования, смещения и двух стороннего ограничения.
- Конфигурирование функциональной структуры.
- По каждому из трех независимых каналов регулирования: безударное переключение режимов управления с автоматического на ручное и обратно, а также ручное управление.
- Диагностика отказов прибора и защита от обрыва датчиков.
- Цифровая индикация сигналов и параметров.
- Энергонезависимая память для хранения значений параметров при отсутствии питания.
Технические характеристики
ПИТАНИЕ
- Напряжение – ~220 В (допускается от 187 до 242 B)
- Частота – от 48 до 62 Гц
- Потребляемая мощность – не более 15 ВА

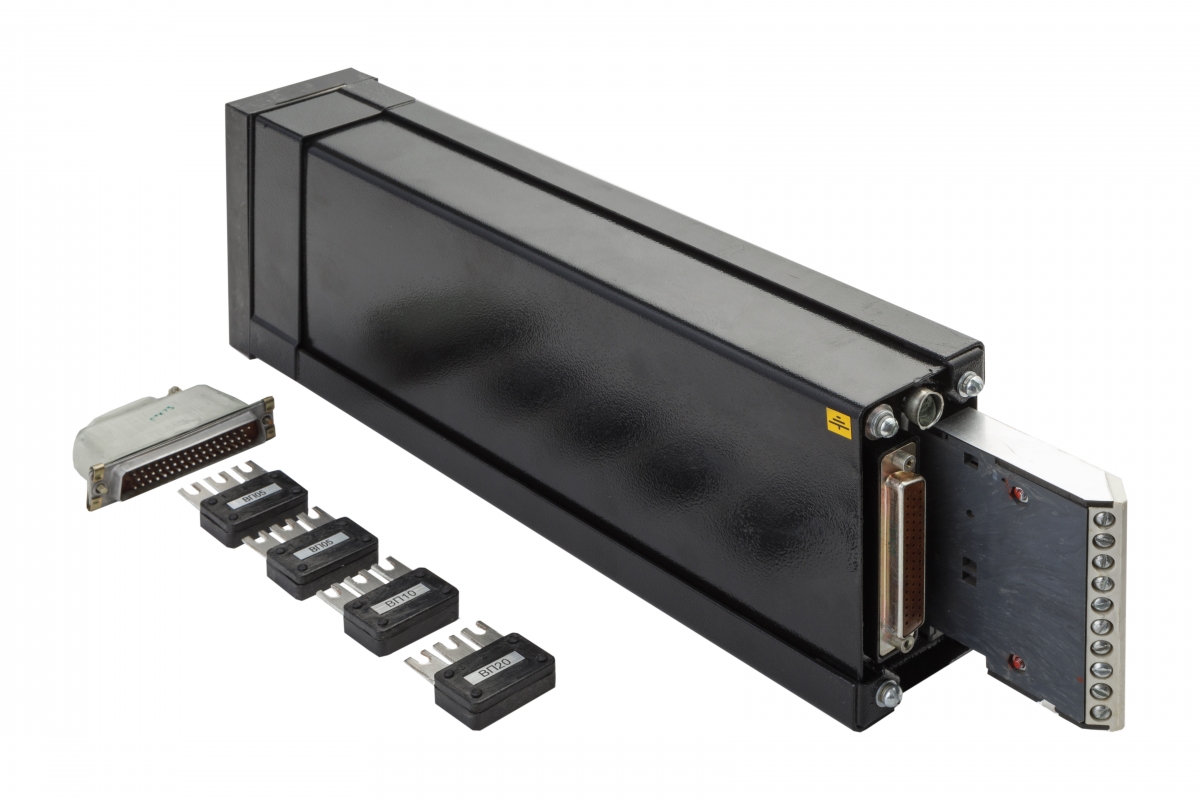

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Габаритные размеры – 120х60х380 мм
- Масса – не более 2.5 кг
- Монтаж – щитовой
- Подключение – 50 клемм под винт
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Погрешность установки задания – ±0.1°С
- Статическая точность регулирования – ±0.3°С
- Погрешность АЦП – ±0.05%
- Разрешающая способность:
- для ПР(В), ПП(S) и сигнала 0-10 мВ – 0.5 мкВ
- для остальных термопар – 2 мкВ
- Погрешность компенсации холодных спаев термопар – не более 0.5°С
ВХОДНЫЕ СИГНАЛЫ
- для подключения термопар градуировок ПР(В), ПП(S), ВР(А)-1, ХА(К), ХК(L) или сигнала 0-10 мВ – 3шт.
- для подключения датчиков постоянного тока 0-5 мА, 0-20 мА, 4-20 мА, 0-10 мВ, 0-10 В – 2шт.
- для подключения дискретные сигналов для управления режимом работы, конфигурации с коммутирующей способностью – 15 В, до 10 мА - 13шт.
ВЫХОДНЫЕ СИГНАЛЫ
- Выходные сигналы блоков регулирования:
- Количество – 3
- Вид (для каждого выхода в отдельности, по выбору):
- фазово-модулированный импульсный сигнал в виде изменения состояния бесконтактного ключа
- широтно-модулированный импульсный сигнал в виде изменения состояния бесконтактного ключа
- Коммутирующая способность – 45 В, 0.15 А
- Выходные сигналы компараторов:
- Количество – 4
- Вид – изменение состояния бесконтактных ключей
- Назначение – определяется конфигурированием
- Коммутирующая способность – 45 В, 0.15 А
- Выходной сигнал блока диагностики отказов:
- Вид – изменение состояния бесконтактного ключа
- Коммутирующая способность – 45 В, 0.15 А
- Аналоговый сигнал постоянного тока:
- Назначение – определяется конфигурированием
- Диапазон изменения – от 0 до 10 В
- Сопротивлении нагрузки - не менее 2 кОм
- Аналоговый сигнал постоянного тока:
- Назначение – определяется конфигурированием
- Диапазон изменения – от 0 до 5 мА
- Сопротивлении нагрузки - не менее 2 кОм
ИСТОЧНИК НАПРЯЖЕНИЯ
- Назначение – питание выходных цепей
- Номинальное напряжение – 24 В
- Вид – пульсирующий двухполупериодный постоянный ток
- Активная составляющая сопротивления нагрузки – не менее 160 Ом
