Назначение

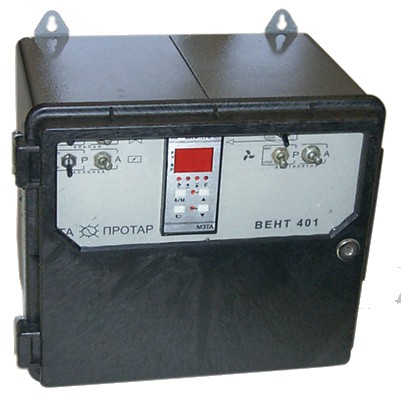

Устройства ВЕНТ 401 предназначены для автоматизации установок приточной вентиляции и воздушного отопления.
Функциональные возможности
- Регулирование температуры воздуха притока (в помещении) или температуры обратной воды калорифера в зависимости от температуры наружного воздуха (выбор регулируемого параметра на объекте).
- Защита от замораживания зимой: при низкой температуре обратной воды калорифера и при низкой температуре воздуха притока.
- Автоматический перевод в зимний/летний режимы по температуре наружного воздуха. При пуске зимой – прогрев калорифера.
- Автоматическое управление вентилятором, воздушной заслонкой.
- Возможность автоматического пуска утром и останова вечером с возможностью учета выходных дней по сигналам от внутреннего энергонезаисимого таймера-календаря.
- Индикация температуры наружного воздуха, температуры воды калорифера и температуры воздуха притока (или в помещении) в °С на цифровом дисплее.
- Ручное управление клапаном, заслонкой и вентилятором.
- Сигнализация обрыва и замыкания датчиков, неисправности вентилятора.
- Особый алгоритм регулирования при неисправностях датчиков и вентилятора. Автоматическая диагностика неисправностей устройства.
- Тестовая проверка оборудования (вентилятора, заслонки и т.д.).
- Возможность установки параметров «заводской настройки».
- Возможность автоматического пуска после устранения некоторых отказов.
- Связь с верхним уровнем управления (по интерфейсу RS232).
- Электропрогрев заслонки (зимой) (только для ВЕНТ 401.02).
- Переключение на резервный вентилятор (при отказе основного) (только для ВЕНТ 401.02).
В ПРИБОРЕ ОБЪЕДИНЕНЫ
- Регулятор МИНИТЕРМ, исполнение 400.25.79 (для управления установкой проточной вентиляции).
- Тиристорный усилитель мощности У330.Р2 М.
- Элементы управления, коммутации и индикации.
Исполнения
|
НАИМЕНОВАНИЕ
|
КРАТКОЕ ОПИСАНИЕ
|
|
ВЕНТ 401.0
|
Управление клапаном, заслонкой и вентилятором
|
|
ВЕНТ 401.02
|
Управление клапаном, заслонкой (включая электропрогрев зимой), вентилятором.
Переключение на резервный вентилятор при отказе основного
|
Технические характеристики
ПИТАНИЕ
- Напряжение – ~220 В (допускается от 187 до 242 B)
- Частота – от 48 до 62 Гц
- Потребляемая мощность – не более 12 ВА
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Габаритные размеры – 284х220х208 мм
- Масса – не более 10 кг
- Монтаж – навесной
- Степень защиты – IP54
- Подключение – 40 клемм под винт
АНАЛОГОВЫЕ ВХОДЫ
- Количество – 3
- Назначение – подключение термометров сопротивления 50М
ДИСКРЕТНЫЕ ВХОДЫ
- Количество:
- для ВЕНТ 400.0 – 2
- для ВЕНТ 400.02 – 3
- Назначение:
- для пуска и принудительного останова установки приточной вентиляции
- для подключения датчика перепада давления на вентиляторе.
ВЫХОДНЫЕ СИГНАЛЫ
- Количество:
- для ВЕНТ 400.0 – 4
- для ВЕНТ 400.02 – 6
- Вид – «сухой ключ»
- Назначение и коммутирующая способность:
- для управления клапаном – от ~110 до ~220 В, от 0.04 до 0.35 А
- для управления заслонкой – от ~110 до ~220 В, от 0.04 до 3 А
- для управления электропрогревом заслонки (только для ВЕНТ 400.02) – от ~24 до ~220 В, от 0.04 до 3 А
- для управления вентилятором – от ~24 до ~220 В, от 0.04 до 3 А
- для управления резервным вентилятором (только для ВЕНТ 400.02) – от ~24 до ~220 В, от 0.04 до 3 А
- для сигнализации отказа – от ~24 до ~220 В, от 0.04 до 0.5 А
ИНТЕРФЕЙС
Примечания:
- Устройства по заказу могут комплектоваться тремя термометрами сопротивления, регулирующим клапаном (типа КЗР), датчиками давления (дискретными) и защиты.
- Предлагается программное обеспечение для управления (верхний уровень) одной или несколькими установками приточной вентиляции.
