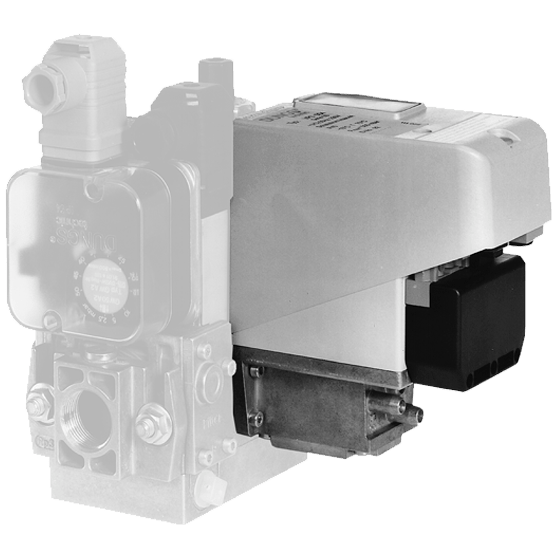

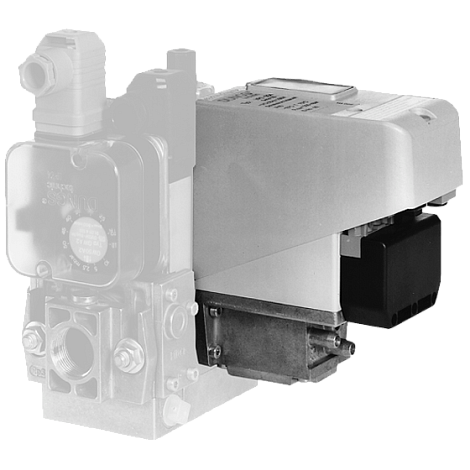

Назначение: Контроль герметичности многофункциональных электромагнитных клапанов (DMV) и универсальных газовых блоков.
| Параметр | Значение |
|---|---|
| Рабочее давление | До 500 мбар (50 кПа) |
| Контрольный объем | ≤ 4 л |
| Время проверки | 10–36 сек. (зависит от объема и давления) |
| Напряжение питания | 20–30 В постоянного тока / 230 В переменного тока (50 Гц) |
| Потребляемая мощность | 60 ВА (нагнетание), 17 ВА (работа) |
| Температура эксплуатации | -15°C до +70°C |
| Степень защиты (IP) | IP40 (S01, S02, S03), IP54 (S04, S05) |
| Газы | Семейства 1, 2, 3 (включая биогаз, водород ≤ 20%, бутан ≤ 60%) |
Нагнетание давления: Встроенная мотопомпа повышает давление на контрольном участке на ≈20 мбар.
Контроль герметичности: Дифференциальное реле давления проверяет утечки.
Сигнализация:
Герметично: Желтая лампочка.
Негерметично: Красная лампочка + аварийный режим.
Автоповтор: При кратковременном отказе питания система перезапускается автоматически.
| Модель | Особенности | Подключение |
|---|---|---|
| S01 | 7-контактное штекерное соединение (DIN 4791), длина кабеля 0.85/2 м. | Через штекер горелки. |
| S02 | Аналогично S01, но без размыкания цепи управления. | Штекерное соединение. |
| S04/S05 | Винтовые зажимы (PG 13.5), беспотенциальный сигнал для внешней сигнализации. | Кабельное отверстие + зажимы. |
Газовые системы: Контроль клапанов в котлах, горелках, топочных автоматах.
Промышленность: Мониторинг герметичности трубопроводов с нейтральными газами.
Специсполнения: Для АЭС, кислородных сред (обезжиренная версия «КИС»).
Адаптеры: Для клапанов DN 40–DN 80 (арт. 222 740) и Rp1/2–Rp2 (арт. 205 360)
Положение монтажа: Вертикальное/горизонтальное (не перевернутое).
