Назначение

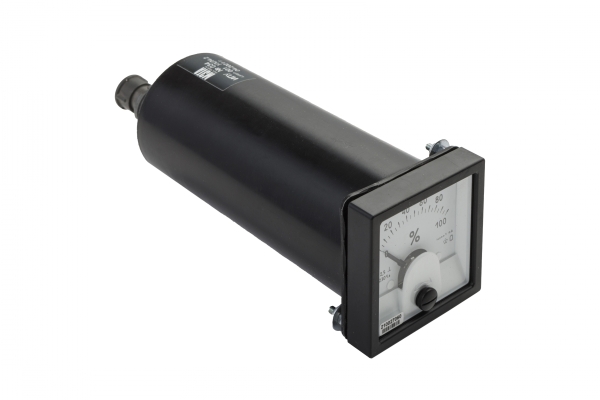

Индикатор положения унифицированный предназначен для применения в системах автоматического регулирования и выполняет функции определения положения рабочего органа исполнительного механизма (в процентах от его полного хода), снабженного потенциометрическим либо индуктивным датчиком перемещения.
Технические характеристики
ПИТАНИЕ
- Напряжение - ~220 В (допускается от 187 до 242 B)
- Частота - от 48 до 62 Гц
- Потребляемая мощность – не более 8 ВА
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Габаритные размеры – 60х60х185 мм
- Масса – не более 0.5 кг
- Монтаж – щитовой

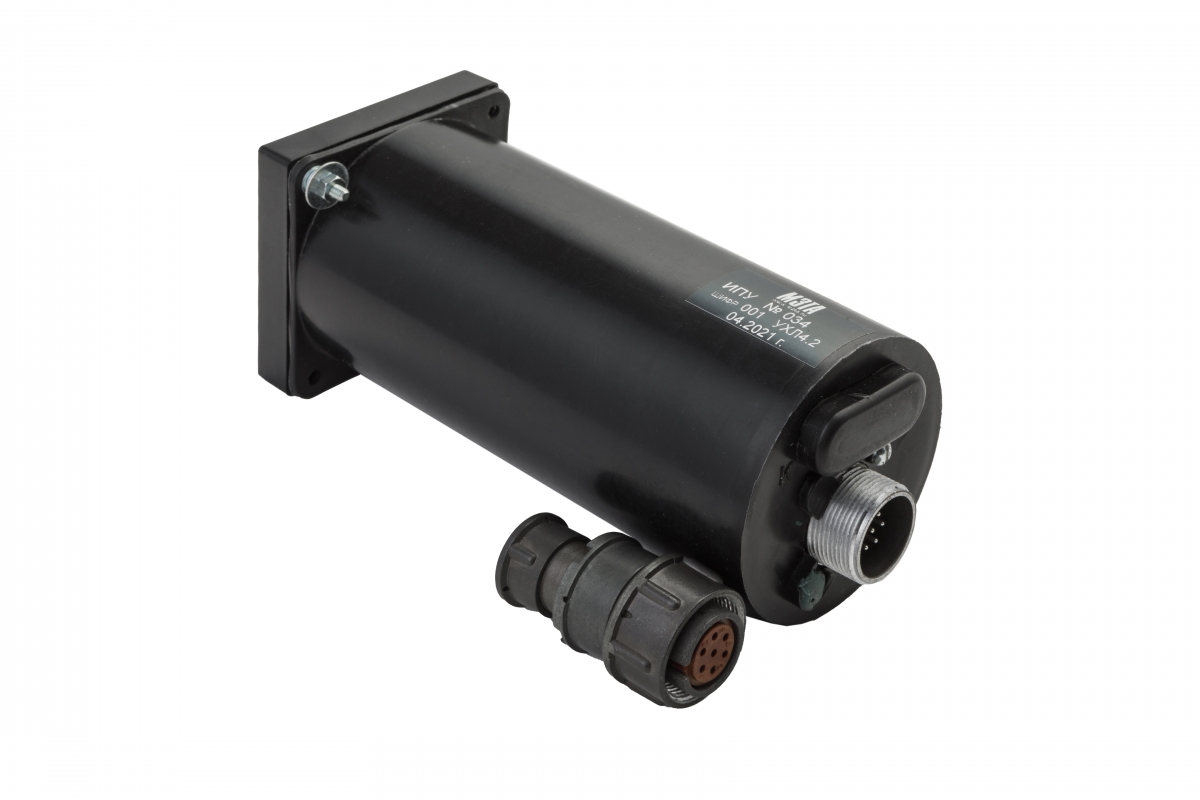

- Подключение – штепсельный разъем
ИСТОЧНИК НАПРЯЖЕНИЯ
- Назначение – питание датчиков перемещения
- Напряжение - от 11 до 15 В
- Сопротивление нагрузки – не менее 70 Ом
