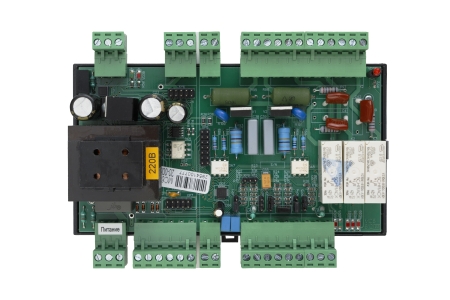

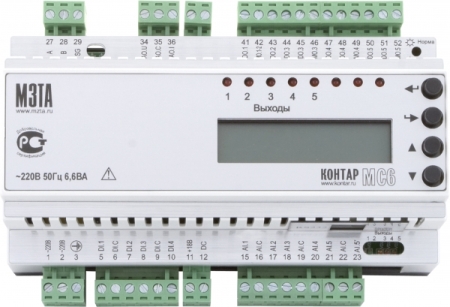

Контроллер MC6

Назначение

Контроллеры МС6 входят в состав программно-технического комплекса КОНТАР и предназначены для автоматизации небольших объектов, например, приточных установок, вентиляционных доводчиков, для регулирования температуры и т.п.

Функциональные возможности

• Измерение и преобразование в цифровую форму сигналов, поступающих от аналоговых и дискретных датчиков технологических параметров;

• Формирование дискретных и аналоговых выходных сигналов для непосредственного управления электрическими исполнительными механизмами и пусковыми устройствами вентиляторов, компрессоров, и другого оборудования;
• Реализация алгоритмов функционирования, необходимых для управления конкретными технологическими процессами.
• Поддержка различных видов интерфейсной связи:
  • RS485 (с гальваническим разделением) для объединения в сеть с другими приборами КОНТАР;
  • RS232 (в зависимости от исполнения) для наладки.

Программное обеспечение

В память контроллера записана операционная система, которая обеспечивает самодиагностику, обработку данных аналоговых и дискретных входов, ручное управление аналоговыми и дискретными выходами, связь с верхним уровнем управления, связь с другими приборами по каналу RS485.

Для автоматического управления технологическим процессом создается проект (функциональный алгоритм). Проект разрабатывается пользователем в простой графической форме с использованием библиотечных блоков программы КОНГРАФ.

Загрузка проекта в контроллер МС6 и его наладка производится через программу КОНСОЛЬ (подключение по каналу RS232 или по каналу RS485 через Master-контроллер МС8(12)).

Для организации диспетчеризации контроллер МС6 включается в сеть приборов КОНТАР по каналу RS485, при этом мониторинг и управление осуществляется через Master-контроллер МС8(12).

Исполнения

Контроллеры МС6 выпускается в различных исполнениях, отличающихся напряжением питания и параметрами симисторных выходных ключей.

Дополнительно в состав каждого контроллера может входить один из следующих субмодулей:

Технические характеристики

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Температура воздуха – от 5 до 50 °С
• Относительная влажность – не более 80 %, без конденсата

• Атмосферное давление – от 86 до 106.7 кПа
• Вибрация – амплитуда не более 0.1 мм с частотой не более 25 Гц
• Агрессивные и взрывоопасные компоненты в окружающем воздухе должны отсутствовать.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

• Масса – не более 0.8 кг
• Монтаж – на DIN-рейку шириной 35 мм (DIN-рельс по стандарту DIN EN 50 022, ГОСТ IEC 60715-2021)
• Подключение внешних соединений – 35 клемм под винт
• Степень защиты – IP20 по ГОСТ 14254-96

ПИТАНИЕ

• Напряжение – в зависимости от исполнения базового модуля
• Частота переменного тока – 50 (60) Гц
• Потребляемая мощность – не более 6.6 ВA

ДИСКРЕТНЫЕ ВХОДЫ

• Количество – 4
• Гальваническая изоляция – от аналоговых входных и дискретных выходных цепей
• Тип – “сухой ключ”

• Требования к внешнему ключу:
  • Рабочее напряжение – не менее 35 В
  • Коммутируемый постоянный ток – не менее 10 мА
  • Частота коммутации – не более 300 Гц

АНАЛОГОВЫЕ ВХОДЫ

• Количество – 5
• Возможно подключение следующих датчиков:
  • Ко входу AI5:
    • Датчики с выходным сигналом постоянного напряжения (от 0 до 10В)
    • Датчики с выходным сигналом постоянного тока (от 0 до 20 мА) и (от 4 до 20 мА)

• Ко входам AI1-AI4:
  • Термопреобразователи сопротивления:
    • 50М, 100М (W100=1,428 по ГОСТ 6651-2009)
    • 50П, 100П, 500П, 1000П (W100=1,391 по ГОСТ 6651-2009)
    • 50 Pt, 500Pt, 1000Pt (W100=1,385 по 2-я градуир. шкале ГОСТ 6651-2009)
    • Ni1000 (W100=1.500, ТС5000 по стандарту DIN)
    • 100Н, 1000Н (W100=1.617 по ГОСТ 6651-2009)
    • TG и TBI (фирма Regin)

• Термисторы:
  • 3к (B25/100=3990)
  • 10к-2 (B25/100=3990 или B25/100=3980)
  • 10к-3 (B25/100=3715)
  • TAC EGWS 1.8 кОм
  • B57045 К103 (Epcos)

• Реостатные датчики 100 Ом, 1 кОм
• Датчики дискретного сигнала типа “сухой ключ” (5 мА, 10 В)

ДИСКРЕТНЫЕ ВЫХОДЫ

• Количество – 5 (3 релейных и 2 симисторных)
• Гальваническая изоляция – от всех остальных цепей

• Параметры релейных выходов:
  • Тип – контакт реле на переключение
  • Коммутируемый ток – от 0.005 до 3 А (при cosφ >=0.2)

АНАЛОГОВЫЕ ВЫХОДЫ

• Количество – 1
• Возможные диапазоны сигналов:
  • от 0(4) до 20 мА постоянного тока на нагрузку не более 0.5 кОм
  • от 0 до 5 мА постоянного тока на нагрузку не более 2 кОм
  • от 0 до 10 В постоянного тока на нагрузку не менее 2 кОм
• Погрешность ЦАП – не более 4%
• Гальваническая изоляция – от аналоговых входных и дискретных выходных цепей

ИНДИКАЦИЯ

• Светодиод статуса контроллера "Норма/Отказ" (постоянно светится при нормальной работе, мигает – при загрузке или отключении алгоритма)
• Светодиоды "RS485-прием", "RS485-передача"
• 5 светодиодов состояния дискретных выходов

ИСТОЧНИК НАПРЯЖЕНИЯ

• Номинальное напряжение – 18 В
• Ток нагрузки – не более 20 мA
• Назначение – питание одного аналогового датчика

ОБЪЕМ ПОСТОЯННОЙ ПАМЯТИ

• Для алгоритма и его описания – 22 Кбайт
• Для планировщика – 0.5 Кбайт

ИНТЕРФЕЙСЫ

• RS485 (с гальванической изоляцией, для объединения в сеть приборов КОНТАР)
• RS232 (для связи с верхним уровнем управления, при наличии встроенного субмодуля)

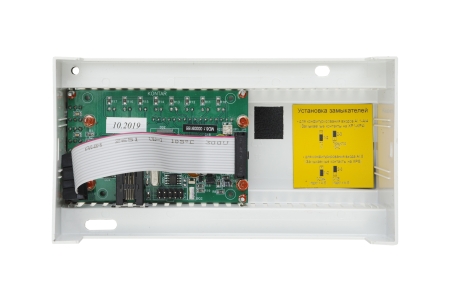

ПУЛЬТ УПРАВЛЕНИЯ

• Дисплей – жидкокристаллический, символьный – 2 строки по 16 знаков
• Управление – 4 кнопки
• Индикация – 8 светодиодов состояния дискретных выходов

ЧАСЫ-КАЛЕНДАРЬ реального времени, поддерживаемые ионистором (энергонезависимость – не менее 300 часов). Наличие в исполнениях контроллера с встроенным пультом управления. Могут использоваться часы календарь встроенные во внешний пульт управления MD8.3, который подключается к контроллеру МС6 по каналу RS232.
