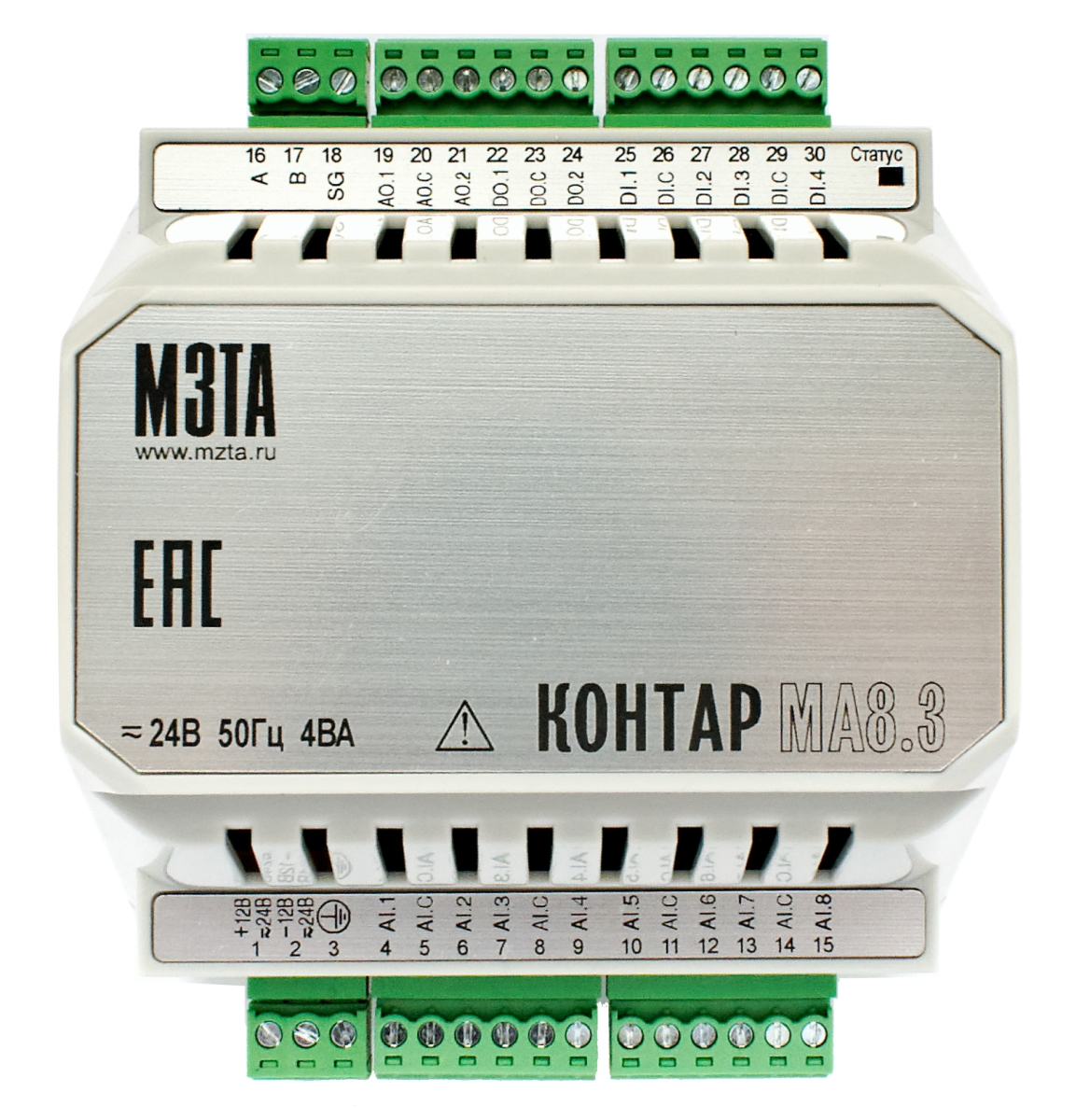

Модуль расширения аналоговых и дискретных входов и выходов MA8.3M(к)

Информация по использованию

Алгоблок осуществляет обмен информацией между модулем расширения аналоговых и дискретных входов и выходов MA8.3М и алгоритмом проекта.

Алгоблок работает через интерфейс RS485 по протоколу Modbus RTU. К одному контроллеру могут быть одновременно подключены несколько модулей расширения МА8.3М.

Для работы одного или нескольких алгоблоков МА8.3М в алгоритм должен быть помещен алгоблок MODBUS СКОР. В нем должны быть установлены параметры обмена аналогичные настройкам в программе MA8Service.

Модуль (-и) расширения МА8.3М допускается применять совместно с другими периферийными устройствами, подключая их к одному интерфейсному порту RS485 контроллера. В частности, его можно применять совместно с другими Modbus устройствами. При этом следует иметь в виду, что настройки обмена этих Modbus устройств должны совпадать с настройками обмена с МА8.3М.

Каждый модуль MA8.3М должен иметь свой сетевой адрес в сети Modbus. Установку сетевого адреса можно осуществить с помощью программы MA8Service или алгоблока МА8 АДР - Установка сетевого адреса для модуля расширения МА8, помещенного в алгоритм контроллера МС8.3/МС12.

Сетевой адрес ADDR может находится в пределах от 0 до 247. Адрес 0 используется как групповой, на него отвечают все устройства сети и использовать его можно только в случае индивидуальной работы с одним устройством.

Тип подключаемых аналоговых датчиков задается в программе MA8Service.

Диапазон значения сигналов, подаваемых на аналоговые выходы AO1… AO2, должен быть равен 0 - 100%. При сигнале 0% на аналоговом выходе будет 0 В, при сигнале 100% на выходе будет 10 В.
