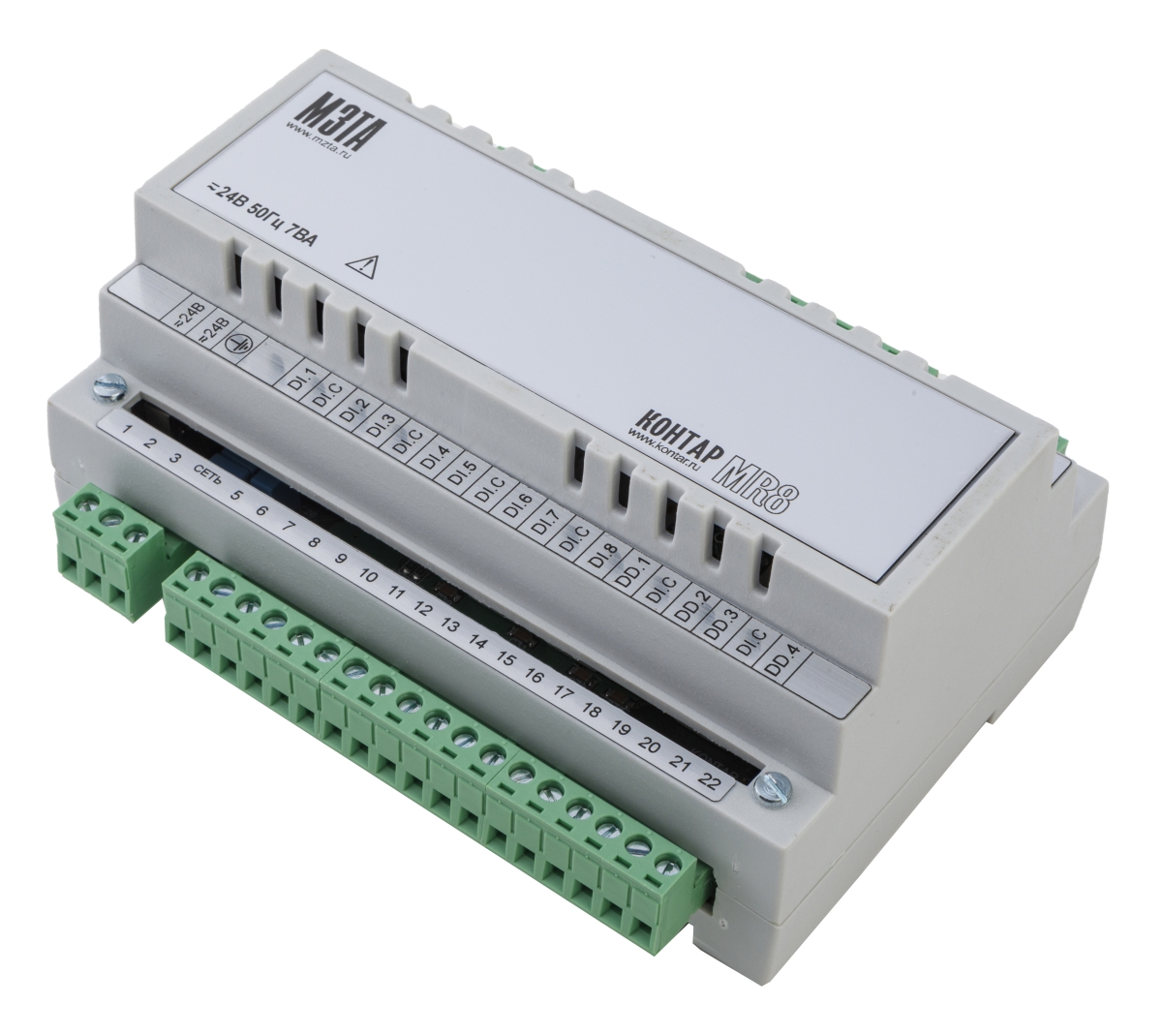

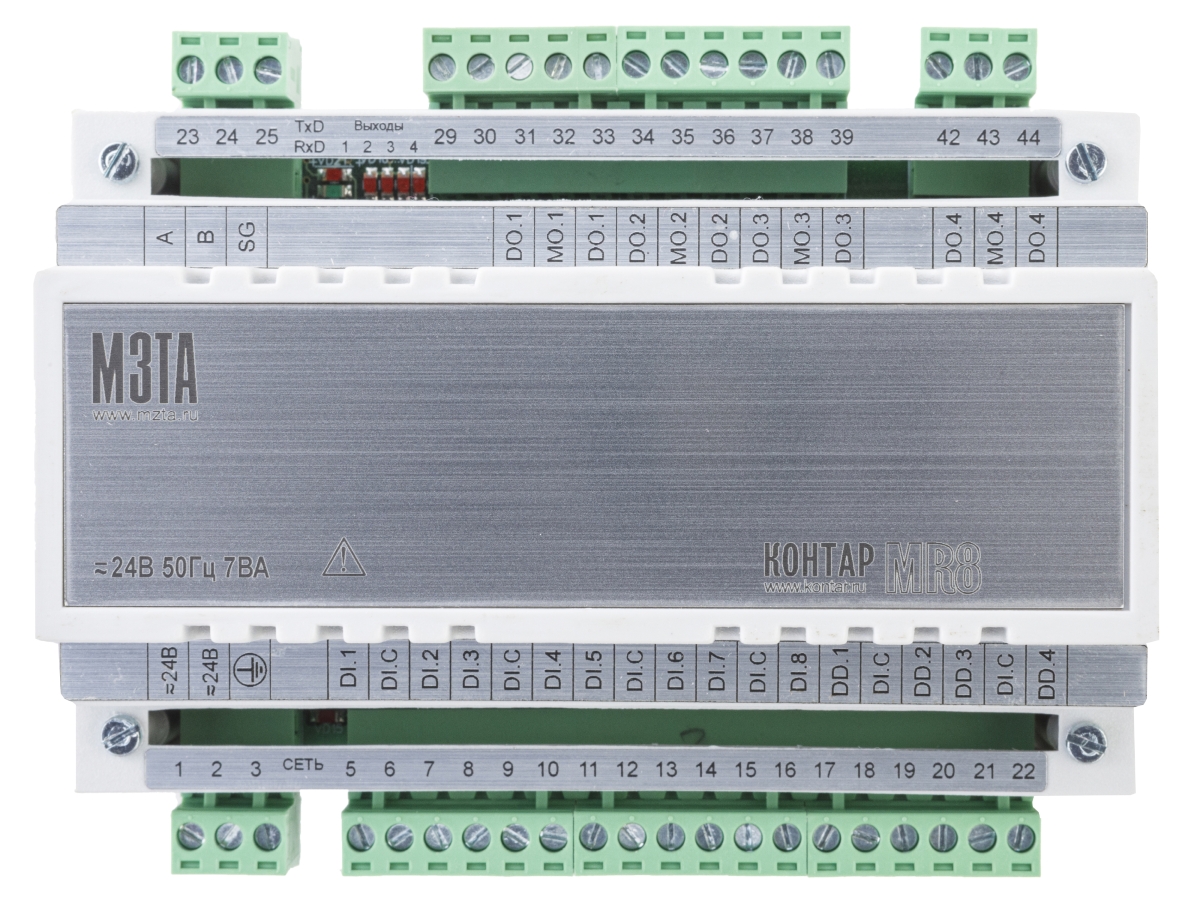

Модуль релейный MR8

Наименование	Артикул	Описание	Цена
MR8.1101(к)	ГЕ3035185-06	Свободно-программируемый контроллер. Питание - ~220В. Входы: 8 дискретных. Выходные ключи и входы управления отсутствуют. Интерфейс - RS485.	19'100
MR8.1121(к)	ГЕ3035185	Свободно-программируемый контроллер. Питание - ~220В. Входы: 8 дискретных. Выходы: 4 реле (до ~250В, до 3А). Интерфейс - RS485.	26'600
MR8.1131	ГЕ3035043-11	Свободно-программируемый контроллер. Питание - ~220В. Входы: 8 дискретных. Выходы: 4 симистора (~220В, 7..130ВА) + 2 реле (до ~250В, до 3А). Интерфейс - RS485.	28'000
MR8.1141	ГЕ3035043-14	Свободно-программируемый контроллер. Питание - ~220В. Входы: 8 дискретных. Выходы: 4 симистора (~24..220В, 2.5..20ВА) + 2 реле (до ~250В, до 3А). Интерфейс - RS485.	27'000
MR8.1151	ГЕ3035054-10	Свободно-программируемый контроллер. Питание - ~220В. Входы: 8 дискретных. Выходы: 4 симистора (~220В, 7..130ВА). Интерфейс - RS485.	29'200
MR8.1161	ГЕ3035054-11	Свободно-программируемый контроллер. Питание - ~220В. Входы: 4 симистора (~24..220В, 2..5..20ВА). Интерфейс - RS485.	27'000
MR8.1221(к)	ГЕ3035185-01	Свободно-программируемый контроллер с ручным управлением выходами (тумблеры). Питание - ~220В.Входы: 8 дискретныхВыходы: 4 реле (до ~250B, до ЗА). Интерфейс - RS485.	44'800
MR8.1231	ГЕ3035043-13	Свободно-программируемый контроллер. Питание - ~220В. Входы: 4 симистора (~24..220В, 2..5..20ВА). Интерфейс - RS485.	43’800
МR8.1241	гE3053043-15	Свободно-программируемый контроллер. Питание - ~220В. Входы: 4 симистора (~24..220В, 2..5..20ВА). Интерфейс - RS485.	42’700
МR8.1251	гE305054-12	Свободно-программируемый контроллер. Питание - ~220В. Входы: 4 симистора (~24..220В, 2..5..20ВА). Интерфейс - RS485.	42’800
МR8.1261	гE205054-13	Свободно-программируемый контроллер. Питание - ~220В. Входы: 4 симистора (~24..220В, 2..5..20ВА). Интерфейс - RS485.	40'600

Назначение

Модули релейные MR8 входят в состав программно-технического комплекса КОНТАР. Предназначены для управления электрическими исполнительными механизмами, пусковыми устройствами насосов, вентиляторов, дистанционной передачи информации в установках теплоснабжения, вентиляции, кондиционирования воздуха, в котлоагрегатах и других энергетических установках, в электротермических печах и т.п.

Функциональные возможности

• Управление электроприводами электрических исполнительных механизмов переменного тока напряжением ~24, ~ 220 В мощностью от 2.5 до 130 Вт (в зависимости от исполнения), пусковыми устройствами насосов, вентиляторов и другого оборудования.

• Прием дискретных сигналов от контроллеров МС8 (МС12) или других устройств для непосредственного (прямого) управления выходными силовыми ключами.
• Прием по каналу цифровой интерфейсной связи RS485 от контроллеров МС8 (МС12) или других устройств сигналов, управляющих выходными силовыми ключами.
• Выполнение алгоритмов функционирования, необходимых для управления конкретным технологическим процессом.
• Использование информации о состоянии входных дискретных сигналов и органов ручного управления модуля для работы функционального алгоритма и передачи по каналу RS485 на верхний уровень управления.
• Переключение режимов управления и ручное управление электрическими исполнительными механизмами и пусковыми устройствами с помощью механических переключателей (тумблеров).
• Формирование нестабилизированного напряжения 24 В постоянного тока для питания внешних цепей.

Программное обеспечение

В память модуля записана операционная система, которая обеспечивает самодиагностику, обработку данных дискретных входов и выходов, связь с другими приборами по каналу RS485.

Для автоматического управления технологическим процессом создается проект (функциональный алгоритм). Проект разрабатывается пользователем в простой графической форме с использованием библиотечных блоков программы КОНГРАФ.

Загрузка проекта в модуль МR8 и его наладка производится через программу КОНСОЛЬ (подключение по каналу RS485 через Master-контроллер МС8(12) ).

Для организации диспетчеризации модуль МR8 включается в сеть приборов КОНТАР по каналу RS485, при этом мониторинг и управление осуществляется через Master-контроллер МС8(12).

Исполнения

Модули MR8 выпускаются в различных исполнениях, отличающихся наличием или отсутствием блока ручного управления, типом и количеством выходных силовых элементов. Все модули содержат 8 информационных дискретных входов и интерфейс RS485 с гальваническим разделением.

Технические характеристики

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Температура воздуха – от 5 до 50 °С
• Относительная влажность – не более 80 %, без конденсата

• Атмосферное давление – от 86 до 106.7 кПа
• Вибрация – амплитуда не более 0.1 мм с частотой не более 25 Гц
• Агрессивные и взрывоопасные компоненты в окружающем воздухе должны отсутствовать.

ПИТАНИЕ

• Напряжение питания - ~220 В (допускается от 187 до 242 В), c частотой от 48 до 62 Гц
• Потребляемая мощность – не более 7 ВА

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

• Габаритные размеры – 139 х 112 х 80 мм
• Масса – не более 0.8 кг
• Монтаж – на DIN-рейку шириной 35 мм
• Подключение внешних соединений – до 38 клемм под винт
• Степень защиты – IP20

ДИСКРЕТНЫЕ ВХОДЫ

• Количество – 8
• Назначение – использование в работе функционального алгоритма и передача информации на верхний уровень управления
• Напряжение постоянного тока на ключе – не менее 35 В
• Ток через ключ – не менее 10 мА
• Гальваническая изоляция от всех остальных цепей

ДИСКРЕТНЫЕ ВХОДЫ УПРАВЛЕНИЯ

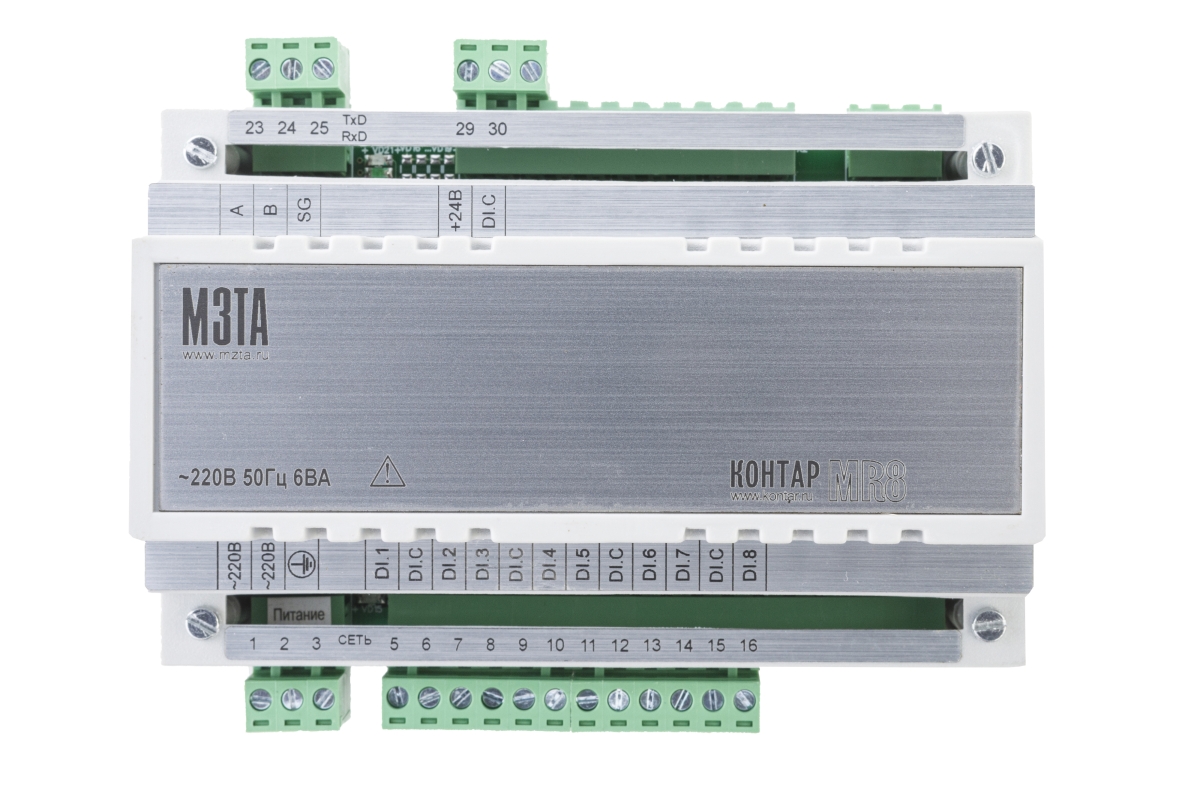

• Количество – 4 (для исполнений MR8.1101 – отсутствуют)
• Назначение – непосредственное управление выходными ключами
• Максимальное напряжение постоянного тока на управляющем ключе – 35 В
• Максимальный постоянный ток через управляющий ключ – 20 мА

ДИСКРЕТНЫЕ ВЫХОДЫ

• Количество и тип:
  • Для исполнения MR8.1101 – отсутствуют
  • Для исполнений MR8.1121 и MR8.1221 – 4 ключа на электромагнитных реле
  • Для исполнений MR8.1131, MR8.1231, MR8.1141 и MR8.1241 – 2 симисторных ключа и 2 ключа на электромагнитных реле
  • Для исполнений MR8.1151, MR8.1251, MR8.1161 и MR8.1261 – 4 симисторных ключа

• Для релейных ключей:
  • Вид ключа – переключающий контакт
  • Максимальное напряжение переменного тока – 250 В, частотой 50 (60) Гц
  • Коммутируемый ток – от 0.005 до 3 А (при cosϕ ≥ 0.2)
  • Гальваническая изоляция от всех остальных цепей

• Для симисторных ключей MR8.1x31 и MR8.1x51:
  • Рабочее напряжение - не более ~220 В
  • Мощность нагрузки - от 7 до 130 ВА
  • Максимальное напряжение - ~380В, 50(60) Гц
  • Коммутируемый ток - от 0.02 до 0.8 А
  • Падение напряжения на замкнутом ключе - не более 6 В
  • Гальваническая изоляция от всех остальных цепей

• Для симисторных ключей MR8.1x41 и MR8.1x61:
  • Рабочее напряжение - от ~24 до 220 В
  • Мощность нагрузки - от 2.5 до 20 ВА
  • Максимальное напряжение - ~250В, 50(60) Гц
  • Коммутируемый ток - от 0.01 до 0.8 А
  • Падение напряжения на замкнутом ключе - не более 2 В
  • Гальваническая изоляция от всех остальных цепей

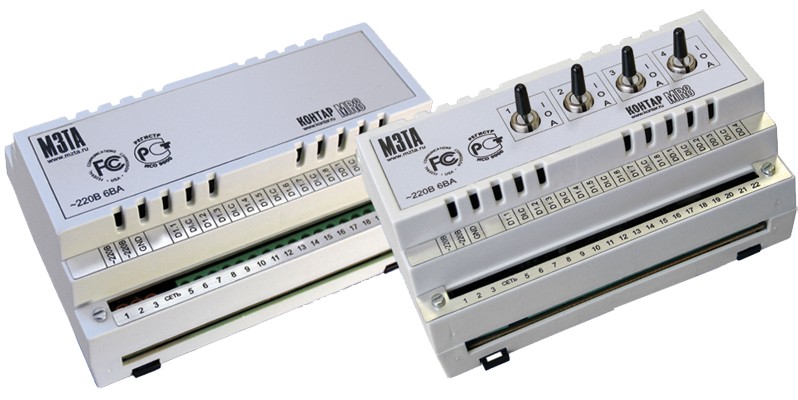

РУЧНОЕ УПРАВЛЕНИЕ

• Для релейных ключей:
  • переключатель режимов управления “Автомат” – “Выключено” – “Включено” на каждый выход

• Для симисторных ключей:
  • переключатель режимов управления – “Автомат” – “Ручное”
  • переключатель ручного управления “Больше” – “Выключено” – “Меньше” (с самовозвратом в состояние “Выключено”) на оба выхода

ГАЛЬВАНИЧЕСКАЯ ИЗОЛЯЦИЯ

• Питание модуля / остальные цепи – 1500В (электрическая прочность изоляции)
• Выходные ключи / остальные цепи – 500 В
• Дискретные входы и источник питания ±24 В / остальные цепи – 100 В
• RS485 / остальные цепи – 100 В

ПАМЯТЬ

• Для алгоритма и его описания, постоянная – 10.5 кБ

ИНТЕРФЕЙС

• Тип - RS485
• Назначение – для обмена информацией с устройствами сети КОНТАР

ИНДИКАЦИЯ

• Светодиод "Сеть" – постоянное свечение при нормальной работе модуля и мигание при загрузке и при сбое функционального алгоритма

• 4 светодиода "Выходы 1,2,3,4" – постоянное свечение при поступлении управляющего сигнала на срабатывание соответствующего ключа 1,2,3,4 (кроме исполнений MR8.1101)
• 2 светодиода "TxD" (прием) и "RxD" (передача) интерфейса RS485

ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ

• Выход 24В (ток не более 40мА) – напряжение постоянного тока для питания датчиков и (или) дискретных входов контроллера МС8 (нестабилизированное)
