Назначение

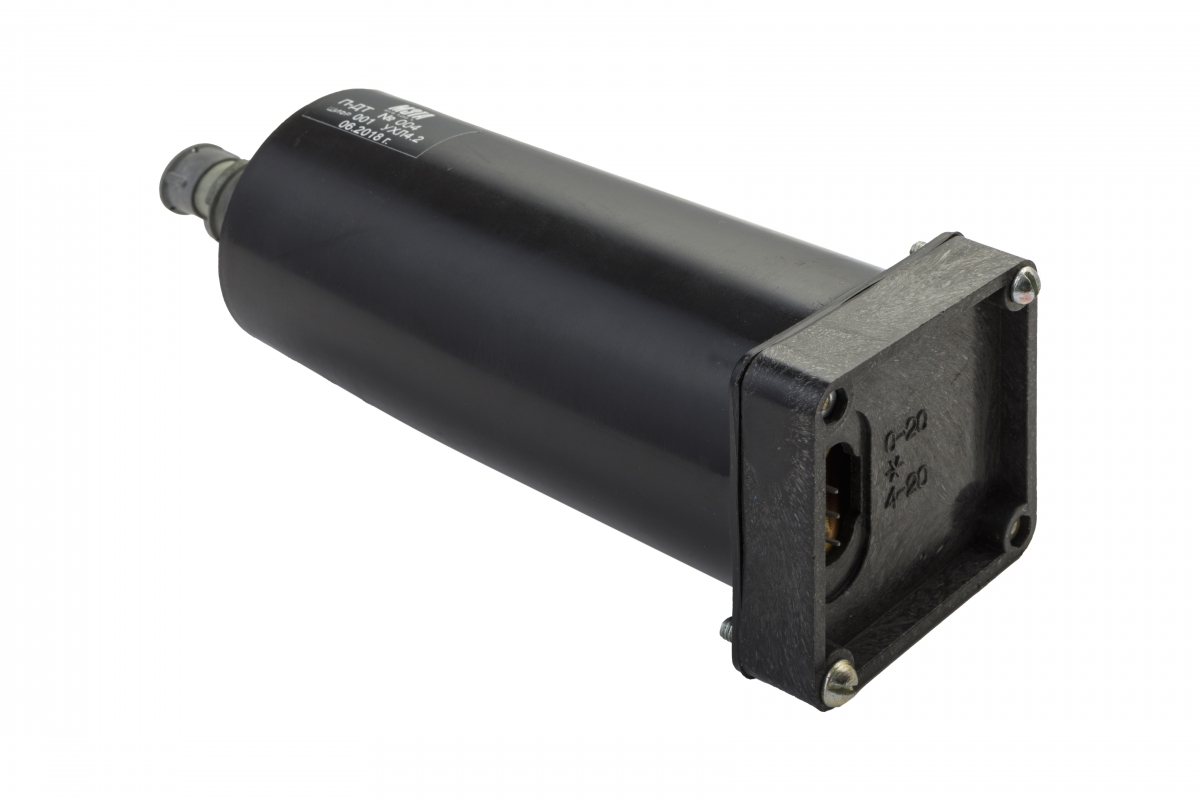

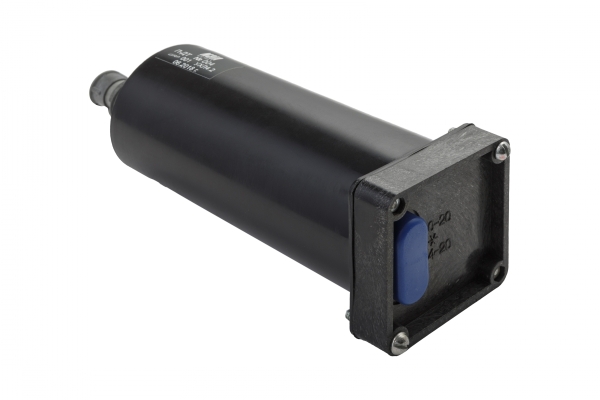

Преобразователь П-ДТ используется в системах автоматического регулирования различных технологических процессов и предназначен для преобразования сигналов дифференциально-трансформаторного датчика (ДТД), например, тягомера дифференциального ДТ 2, ДМ, МЭД и др. в нормированный выходной сигнал постоянного тока.
Технические характеристики
ПИТАНИЕ
- Напряжение - ~220В (допускается от 187 до 242 B)
- Частота - от 48 до 62 Гц
- Потребляемая мощность – не более 6 ВА
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Габаритные размеры – 60х60х185 мм
- Масса – не более 0.5 кг
- Монтаж – навесной

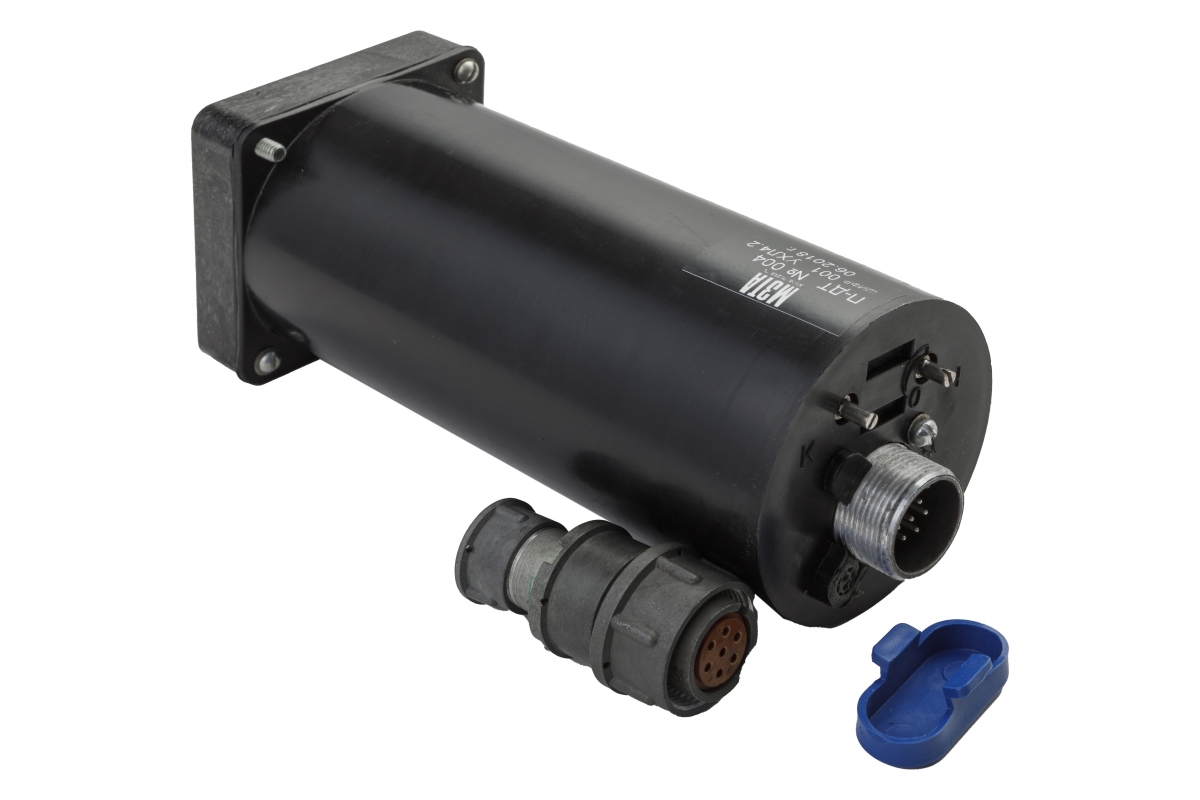

- Подключение – штепсельный разъем
ВХОДНОЙ СИГНАЛ
- Назначение - изменение взаимоиндуктивности ДТД
- Пределы измерения - от 0 до 10 мГн
ВЫХОДНЫЕ СИГНАЛЫ
- 0-5 мА, 0-20 мА, 4-20 мА постоянного тока, по выбору
ВСТРОЕННЫЙ ИСТОЧНИК НАПРЯЖЕНИЯ
- Назначение – питание ДТД (тягомера дифференциального ДТ 2)
- Вид сигнала - переменный ток треугольной формы
- Частота сигнала - 400+40 Гц
- Амплитуда - +10 В, 12.5 мА
