2ТРМ1 – это двухканальный цифровой терморегулятор, предназначенный для измерения, регистрации и автоматического регулирования температуры, а также других физических параметров, таких как давление, влажность, уровень и расход. Основной особенностью данного устройства является наличие двух независимых каналов управления. Прибор может осуществлять как независимое управление по каждому каналу, так и совместную работу каналов для решения задач регулирования и сигнализации. Второй вход позволяет выполнять регулирование по двум параметрам с вычислением среднего значения или разницы показаний. Двухканальный терморегулятор 2ТРМ1 совместим с различными типами датчиков, что дает возможность контролировать одновременно две физические величины, например, температуру и давление, температуру и влажность, давление и уровень. Подключение по протоколу RS-485 позволяет передавать все измеряемые и настраиваемые параметры прибора в систему диспетчеризации предприятия.
Прибор 2ТРМ1 зарегистрирован в Государственном реестре средств измерений России и поставляется с первичной поверкой, которая включена в стоимость. Кроме того, 2ТРМ1 имеет декларацию соответствия ЕАС и свидетельство о типовом одобрении РМРС.
Возможности регулятора
- Измерение и регулирование физических величин по двум каналам:
- по двухпозиционному закону;
- одной измеряемой величины по трехпозиционному закону;
- аналоговое П-регулирование;
- погодозависимое регулирование.
- Контроль обрыва связи с исполнительными механизмами.
- Регистрация и управление исполнительными механизмами сигналами 4…20 мА или 0...10 В.
- Сигнализация о выходе измеряемой величины за заданные пределы.
- Регулирование по разности двух физических величин.
- Ручной режим управления исполнительными механизмами.
Преимущества
Питание
Универсальное питание позволяет прибору работать как от сети 230В переменного тока, так и от слаботочной сети с номиналом 24В постоянного тока.
USB type С
USB type С порт позволяет подключать ТРМ напрямую к ПК для настройки из программы конфигуратор. При этом отдельное питания не требуется. Прибор питается по USB.
Монтаж
Для удобства монтажа в любых установках и системах на выбор доступны 5 вариантов корпусов: квадратный Щ1, прямоугольный Щ2, компактный Щ5, динреечный Д и настенный Н.
Погодозависимость
Двухканальный прибор 2ТРМ1 оснащен функцией коррекции уставки по температуре улицы или помещения.
Индикация

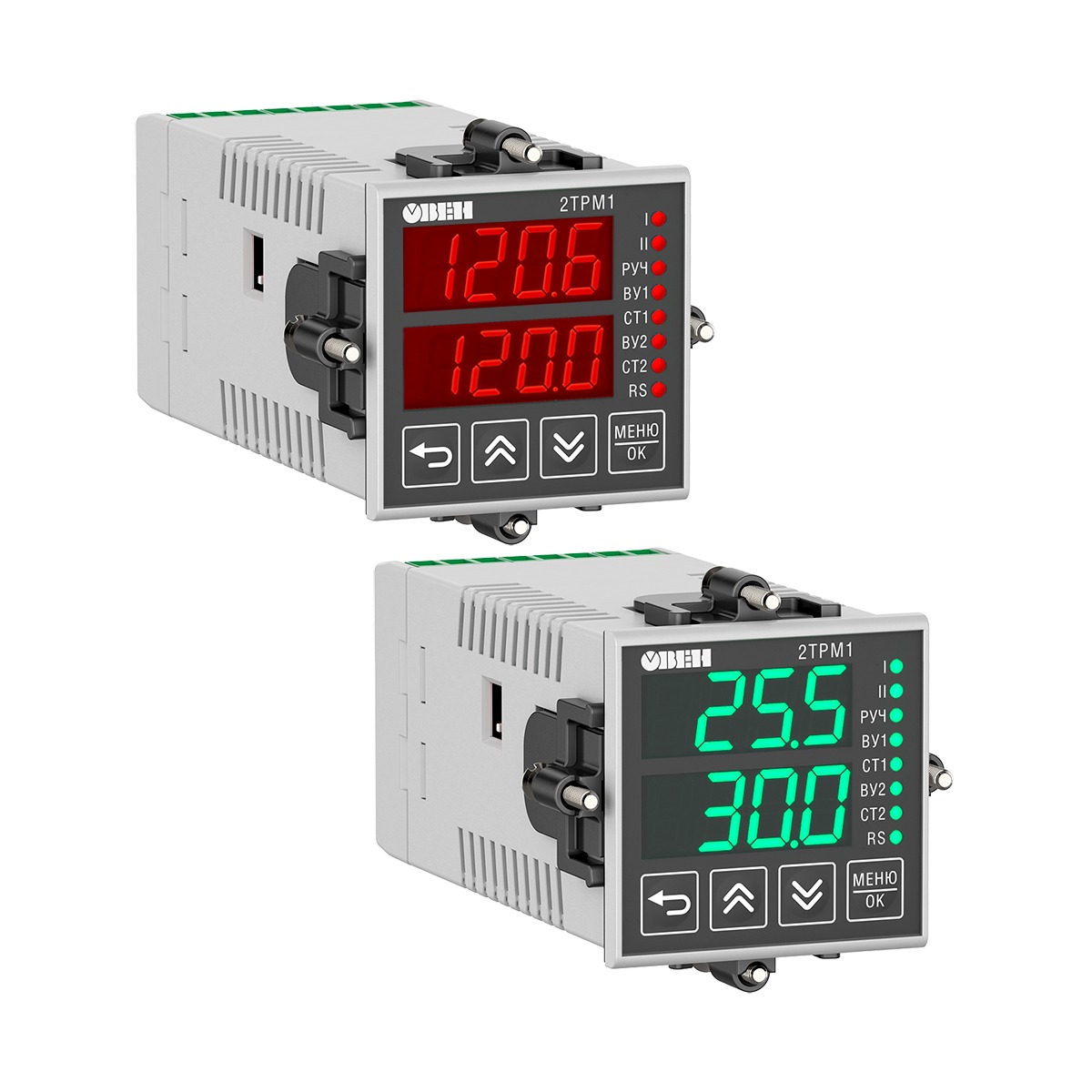

Два контрастных индикатора красного или зеленого (в зависимости от модификации) цвета с настройкой выводимых параметров позволят увидеть нужные показания прибора издалека.
Простота
Приборы с небольшим количеством функций удобны в настройке и подключении. Они не требуют программирования и знаний сложных компьютерных программ для наладки. Все, что необходимо для запуска ТРМ в работу, – это указать тип датчика, выбрать логику автоматического управления и задать необходимую уставку регулирования или сигнализации.
Ремонтопригодность
В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.
Авария
Контролируются аварии подключенных датчиков, аварии связи с исполнительными механизмами (LBA), а также настраиваемые пользователем сигнализации по 8 логикам на выбор.
Диспетчеризация
В приборе поддержан стандартный протокол Modbus ASCII/RTU по RS-485, который позволяет считывать и записывать параметры прибора удаленно.
Сертификаты
Прибор отечественного производства. Внесен в госреестр средств измерений. Имеет декларацию ЕАС и свидетельство о типовом одобрении морского регистра судоходства (РМРС). Подходит для проектов с импортозамещением.
Технические характеристики
|
Параметр
|
Значение
|
|
Напряжение питания
|
~90…264 В (номинальное 230 В)
=21...120 В (номинальное 24 В)
|
|
Частота напряжения питания
|
50, 60 Гц
|
|
Потребляемая мощность
|
не более 10 ВА
|
|
Напряжение встроенного источника питания нормирующих преобразователей
|
24 ± 2,4 В (только для исполнения без RS-485)
|
|
Максимально допустимый ток источника питания
|
50 мА
|
|
Универсальные входы
|
|
Количество универсальных входов
|
2
|
|
Типы входных датчиков и сигналов
|
см. таблицу «Характеристики измерительных датчиков»
|
|
Время опроса входа:
|
Не более 1 секунды
|
|
Предел основной приведенной погрешности измерения:
|
|
- для термоэлектрических преобразователей с включенной компенсацией холодного спая
|
±0,5 %
|
|
- для остальных видов датчиков
|
±0,25 %
|
|
Выходные устройства
|
|
Количество выходных устройств
|
2
|
|
Типы выходных устройств
|
Р, К, С, Т, И, У
|
|
Корпус
|
|
Щитовой Щ1
|
96×96×53, IP54*
|
|
Щитовой Щ2
|
96×48×100, IP54*
|
|
Щитовой Щ5
|
48×48×103, IP54*
|
|
Настенный Н
|
110×129×69, IP66**
|
|
DIN-реечный
|
88×90×59, IP20
|
|
* со стороны передней панели
** подтверждено испытаниями в независимой аккредитованной лаборатории
|
|
Условия эксплуатации
|
|
Температура окружающего воздуха
|
–40...+50 °С
|
|
Атмосферное давление
|
84...106,7 кПа
|
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)
|
Не более 85 %
|
Характеристики измерительных датчиков
Характеристики измерительных датчиков
Характеристики выходных устройств
|
Обозначение
|
Тип выходного устройства (ВУ)
|
Электрические характеристики
|
|
Р
|
электромагнитное реле
|
Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9.
Ток не более 3 А при постоянном напряжении не более 30 В
|
|
К
|
транзисторная оптопара n-p-n типа
|
Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
|
|
С
|
симисторная оптопара
|
Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц).
Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс).
Максимальное коммутируемое напряжение не более 600 В
|
|
И
|
цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки
|
|
У
|
цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
|
Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
|
|
Т
|
выход для управления твердотельным реле
|
Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В.
Выходное напряжение низкого уровня – 0…0,7 В
|
Функциональная схема прибора
Модификации
Обозначение при заказе 2ТРМ1
2ТРМ1-Х.УХ.ХХ.Х
