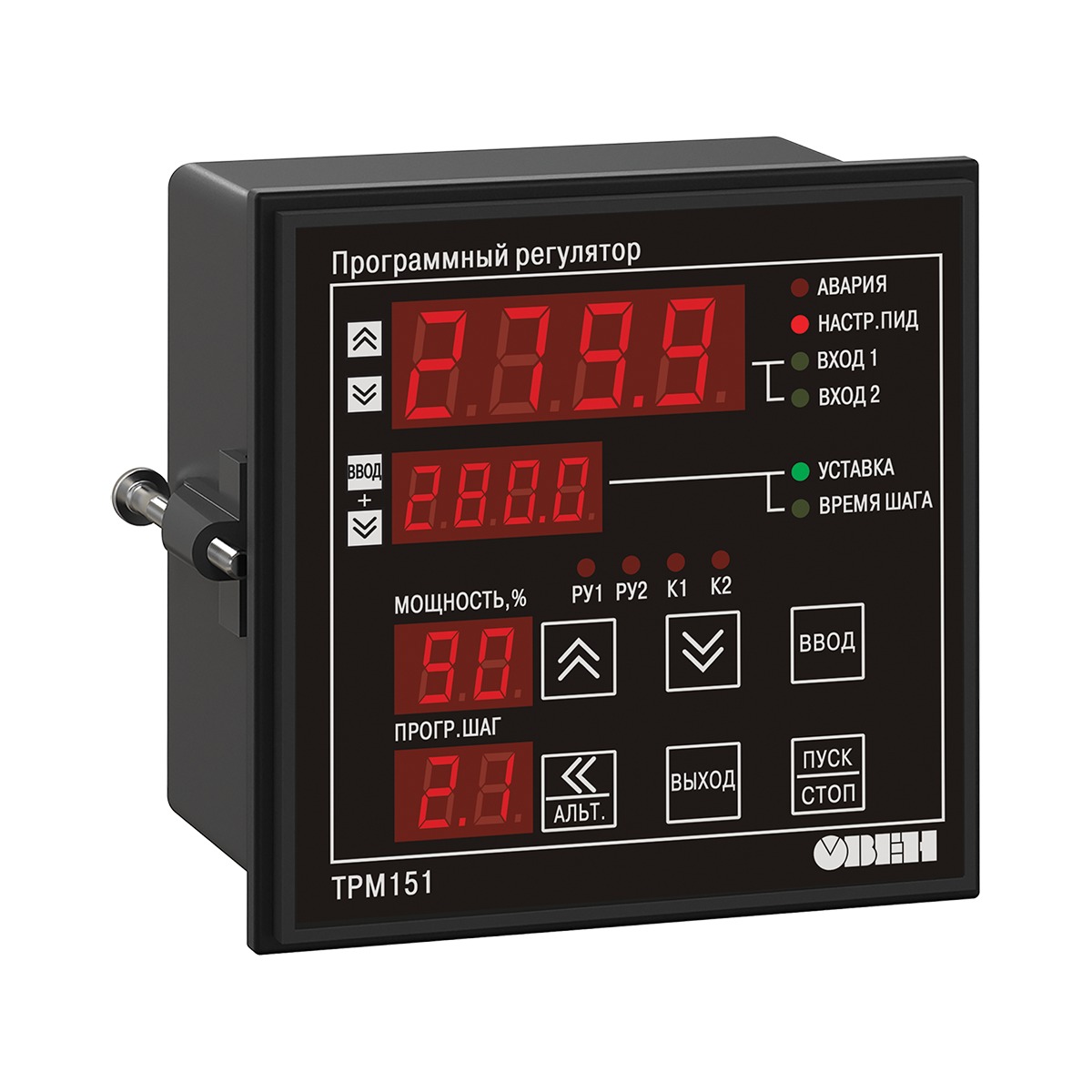

ТРМ151 двухканальный ПИД-регулятор с пошаговыми программами и RS-485

Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151 предназначен для разработки систем управления различной степени сложности – от локальных контуров регулирования до сложных систем управления объектами с возможностью интеграции в автоматизированные системы управления (АСУ).

Прибор доступен в двух вариантах корпусов: настенном (Н) и щитовом (Щ1).

Функциональные возможности прибора ОВЕН ТРМ151

• Один или два канала программного пошагового регулирования
• Два встроенных универсальных входа и два выхода
• Программное управление различными исполнительными механизмами:
  • 2-х позиционными (ТЭНы, двигатели)
  • 3-х позиционными (задвижки, краны)
  • дополнительными устройствами (заслонки, жалюзи, дымо- или парогенераторы и т.п.).
• Автонастройка ПИД-регуляторов по современному эффективному алгоритму
• Режим ручного управления выходной мощностью регулятора
• Линейка стандартных модификаций для наиболее распространенных технологических процессов
• Широкие возможности конфигурирования с ЭВМ или с передней панели прибора:
  • различные уровни доступа для оператора, технолога и наладчика системы
  • для каждой стандартной модификации прибора – свой удобно организованный набор параметров
• Программы быстрого старта, разработанные специально для каждой модификации
• Возможность быстрого доступа к уставкам при программировании прибора с передней панели

Линейка стандартных модификаций для распространенных технологических процессов

Для упрощения конфигурирования прибора ТРМ151 компания ОВЕН разработала линейку модификаций, ориентированных на решение типовых задач автоматизации.

Каждая модификация имеет жесткую структуру, которую конфигурировать не требуется. Пользователю остается только задать рабочие параметры.

Технические характеристики

Общие технические характеристики

Характеристики измерительных датчиков

Характеристики выходных элементов

Условия эксплуатации

Функциональная схема прибора

Универсальные входы

ТРМ151 имеет два универсальных входа, к которым можно подключать датчики разного типа:

• термопреобразователи сопротивления типа ТСП 50П, 100П (Pt100), 500П, 1000П (Pt1000), ТСМ 50М, 100М, ТСН 100Н, 1000Н;
• термопары TХК(L), ТХА(К), ТЖК(J), ТНН(N), ТПП(R), ТПП(S), ТПР(В), TВР(А-1,2,3), ТМК(Т);
• датчики с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В, –50...+50 мВ;
• датчики положения задвижки (резистивные или токовые);
• «сухие» контакты.

Вычисление функций от измеренных величин

ТРМ151 может вычислять целый ряд функций от величин, измеренных на входах:

• относительную влажность психрометрическим методом;
• квадратный корень из измеренной величины;
• разность измеренных величин;
• среднее арифметическое измеренных величин;
• минимальное и максимальное значения измеренных величин;
• взвешенную сумму и частное измеренных величин.

Регулирование по программе, заданной технологом

В ТРМ151 одновременно могут работать 1 или 2 канала регулирования измеренной или вычисленной величины. ТРМ151 управляет технологическим процессом по программе, которая представляет собой последовательность шагов, например:

• нагрев или охлаждение до заданной температуры или в течение заданного времени (с необходимой скоростью);
• поддержание температуры на уровне уставки в течение заданного времени;
• поддержание температуры на уровне уставки до тех пор, пока измеряемая величина в одном из каналов не достигнет заданного значения.

Для каждого шага программы задаются уставки, параметры регулирования и условия перехода на следующий шаг.

Пример программы для двухканального регулятора ТРМ151-01

ТРМ151 может иметь 12 программ по 10 шагов в каждой. Также можно создать программу с бесконечным числом циклов или «сцепить» несколько программ в одну, что позволяет описать технологический процесс практически любой сложности.

Режимы работы регуляторов

Регуляторы ТРМ151 могут работать в двух режимах:

• двухпозиционное регулирование (включение/выключение выходных устройств в соответствии с заданной логикой);
• ПИД-регулирование, позволяющее с высокой точностью управлять сложными объектами.

В приборе реализована функция автонастройки ПИД-регуляторов, избавляющая пользователей от трудоемкой операции ручной настройки.

Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора:

разработан компанией ОВЕН совместно с ведущими российскими учеными

При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование.

Выходные элементы

В приборе в зависимости от заказа могут быть установлены 2 выходных элемента в любых сочетаниях:

• реле 4 А 220 В;
• транзисторные оптопары n–p–n-типа 400 мА 60 В;
• симисторные оптопары 50 мА 300 В;
• ЦАП «параметр–ток 4...20 мА»;
• ЦАП «параметр–напряжение 0...10 В»;
• выход 4...6 В 50 мА для управления твердотельным реле.

Управление 2-х и 3-х позиционными исполнительными механизмами

ТРМ151 может производить регулирование 2-х (ТЭНы, двигатели) и 3-х позиционными (задвижки, краны) исполнительными механизмами.

Прибор может также выдавать результаты измерений или вычислений на регистратор при установке ЦАП в качестве выходного элемента.

Контроль прохождения технологического процесса и работоспособности системы регулирования

ТРМ151 может контролировать:

• нахождение регулируемой величины в заданных пределах (для этого служит блок «инспектор»);
• работоспособность измерителей (проверка на обрыв, замыкание, выход за допустимый диапазон и т. д.)
• работоспособность выходных элементов (LBA-авария).

При этом ТРМ151 анализирует критичность аварийной ситуации. Например, на определенном шаге программы технолога произошел обрыв датчика, который не задействован на данном шаге. Прибор в этом случае, не останавливая выполнение программы, сигнализирует о неисправности, позволяя ее вовремя устранить без прерывания технологического цикла. Однако если произошла поломка нужного в данный момент измерителя, то ТРМ151 останавливает программу технолога и переводит объект в режим АВАРИЯ. При этом в режиме АВАРИЯ все выходные устройства не отключаются, а переходят на заранее заданную аварийную мощность.

Генераторы импульсов для выходных устройств

В технологическом процессе могут быть задействованы устройства, которые не осуществляют регулирования, но требуют периодического включения на определенном этапе. Это дымо- или парогенераторы, жалюзи систем вентиляции и т. д.

ТРМ151 позволяет управлять такими устройствами, задавая им интервалы включения и выключения на определенном шаге программы.

Интерфейс связи RS-485

В ТРМ151 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН. Интерфейс RS-485 позволяет:

• конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
• передавать в сеть текущие значения измеренных величин, выходной мощности регулятора, параметров программы технолога, а также любых программируемых параметров;
• получать из сети оперативные данные для генерации управляющих сигналов.

Подключение ТРМ151 к ПК производится через адаптер ОВЕН АС3-М, АС4.

При интеграции ТРМ151 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

Компания ОВЕН бесплатно предоставляет для ТРМ151:

• драйвер для Trace Mode;
• OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей ОРС-технологию;
• библиотеки DLL для быстрого написания драйверов.

Программы конфигурирования

Так как прибор обладает широкими возможностями, его настройка может превратиться в довольно сложную задачу. Для облегчения конфигурирования ТРМ151 ПО ОВЕН разработана специальная программа для ПК.

Программа «Конфигуратор ТРМ151» имеет 3 уровня доступа, защищенных паролями, – для наладчика системы, технолога и оператора. Для каждой стандартной модификации в программе представлен свой набор удобно сгруппированных параметров. Кроме того, в конфигураторе предусмотрена возможность регистрации хода технологического процесса.

Для каждой стандартной модификации предлагается программа «Быстрый старт» с простым и понятным интерфейсом. Отвечая на предлагаемые программой вопросы, можно легко произвести первую настройку прибора.
