ТРМ10 представляет собой ПИД-регулятор, который контролирует температуру, давление, уровень, влажность, концентрацию веществ, расход и другие физические параметры в различных технологических процессах. Основная характеристика ТРМ10 заключается в использовании алгоритма ПИД-регулятора, который обеспечивает точное поддержание заданных значений с отклонением не более ±0,2 ˚С с помощью метода ШИМ-регулирования или плавного изменения унифицированного выходного сигнала. Устройство оснащено сетевым интерфейсом RS-485, что позволяет осуществлять удаленную настройку и управление.
ТРМ10 находит применение в системах управления экструдерами, термопластавтоматами, печами, упаковочным и полиграфическим оборудованием, вакуум-формовочными машинами, кондитерскими печами, а также в камерах тепла и холода и лабораторных муфельных печах.
Прибор зарегистрирован в Государственном реестре средств измерений России и поставляется с первичной поверкой, которая включена в стоимость. Кроме того, ТРМ10 имеет декларацию соответствия ЕАС и свидетельство о типовом одобрении РМРС.
Функциональные возможности ПИД-регулятора ОВЕН ТРМ10
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
- ПИД-регулирование измеренной величины по логике «нагревателя» или «холодильника».
- Автонастройка ПИД-регулятора для автоматического подбора коэффициентов.
- Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2.
- Сигнализация о возникновении аварийной ситуации двух типов:
- о выходе регулируемой величины за заданные пределы;
- об обрыве в цепи регулирования (LBA).
- Бесконтактное управление нагрузкой через внешнее твердотельное реле.
- Встроенный интерфейс RS-485 (протокол Modbus ASCII/RTU).
- Настройка ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора.
- Настройки защиты изменения параметров для ограничения доступа неквалифицированного персонала.
Преимущества
Питание
Универсальное питание позволяет прибору работать как от сети 230В переменного тока, так и от слаботочной сети с номиналом 24В постоянного тока.
USB type С
USB type С порт позволяет подключать ТРМ напрямую к ПК для настройки из программы конфигуратор. При этом отдельное питания не требуется. Прибор питается по USB.
Монтаж
Для удобства монтажа в любых установках и системах на выбор доступны 5 вариантов корпусов: квадратный Щ1, прямоугольный Щ2, компактный Щ5, динреечный Д и настенный Н.
Индикация
Два контрастных индикатора красного или зеленого (в зависимости от модификации) цвета с настройкой выводимых параметров позволят увидеть нужные показания прибора издалека.
Простота
Приборы с небольшим количеством функций удобны в настройке и подключении. Они не требуют программирования и знаний сложных компьютерных программ для наладки. Все что необходимо для запуска ТРМ в работу – это указать тип датчика, выбрать логику автоматического управления и задать необходимую уставку регулирования или сигнализации.
Ремонтопригодность
В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.
Авария
Контролируются аварии подключенных датчиков, аварии связи с исполнительными механизмами (LBA), а также настраиваемые пользователем сигнализации по 8 логикам на выбор.
Эксплуатация
Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре
от -40 до + 50 ⁰С.
Диспетчеризация
В приборе поддерживается стандартный протокол Modbus ASCII/RTU по RS-485, который позволяет считывать и записывать параметры прибора удаленно.
Питание
Прибор имеет универсальный источник питания. Постоянное напряжение 21…120 В, переменное напряжение 90...264 В.
Автонастройка
Регулятор оснащен алгоритмом автоматического подбора коэффициентов ПИД–регулятора.
Сертификаты
Прибор отечественного производства. Внесен в госреестр средств измерений. Имеет декларацию ЕАС и свидетельство о типовом одобрении морского регистра судоходства (РМРС). Подходит для проектов с импортозамещением.
Технические характеристики
|
Параметр
|
Значение
|
|
Напряжение питания
|
~90…264 В (номинальное 230 В)
=21...120 В (номинальное 24 В)
|
|
Частота напряжения питания
|
50, 60 Гц
|
|
Потребляемая мощность
|
не более 10 ВА
|
|
Напряжение встроенного источника питания нормирующих преобразователей
|
24 ± 2,4 В (только для исполнения без RS-485)
|
|
Максимально допустимый ток источника питания
|
50 мА
|
|
Универсальные входы
|
|
Количество универсальных входов
|
1
|
|
Функции входа 1
|
Измерительный
|
|
Функции входа 2
|
Дополнительный (дистанционный пуск и останов регулирования)
|
|
Время опроса входа:
|
Не более 1 секунды
|
|
Типы входных датчиков и сигналов
|
см. таблицу «Характеристики измерительных датчиков»
|
|
Предел основной приведенной погрешности измерения
|
|
- для термоэлектрических преобразователей с включенной компенсацией холодного спая
|
±0,5 %
|
|
- для остальных видов датчиков
|
±0,25 %
|
|
Выходные устройства
|
|
Количество выходных устройств
|
2
|
|
Типы выходных устройств
|
Р, К, С, Т, И, У
|
|
Корпус
|
|
Щитовой Щ1
|
96×96×53 мм, IP54*
|
|

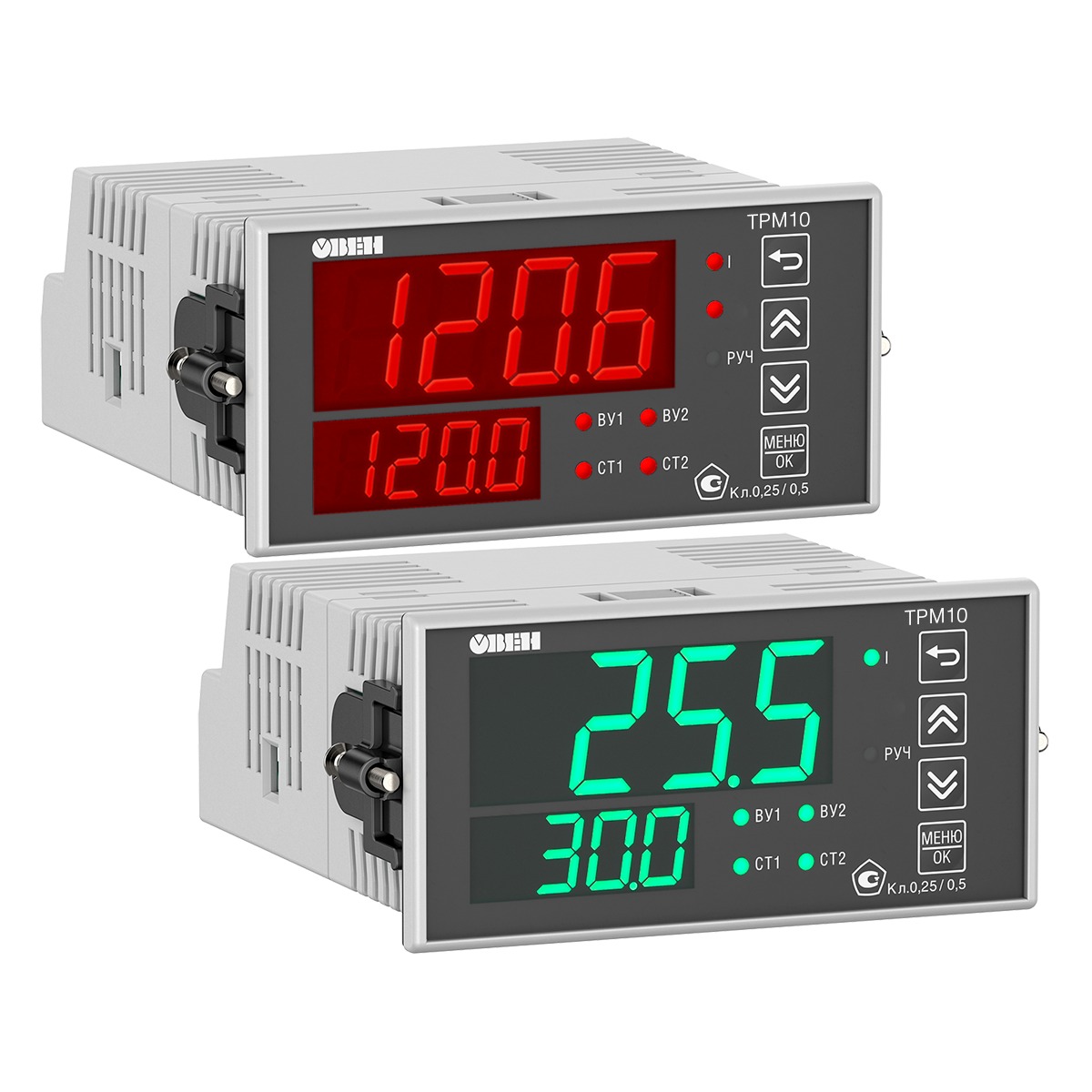

Щитовой Щ2
|
96×48×100 мм, IP54*
|
|
Щитовой Щ5
|
48×48×103 мм, IP54*
|
|

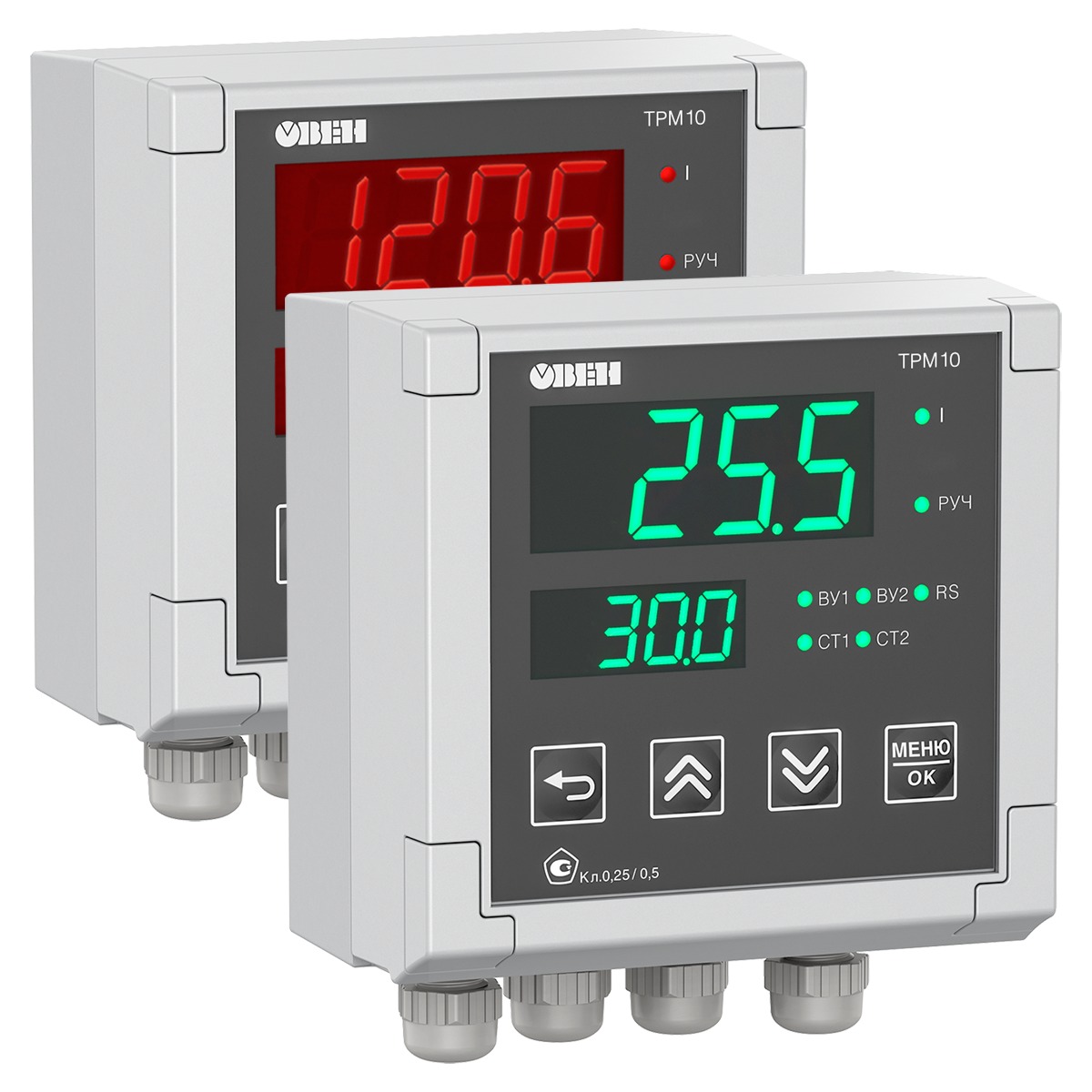

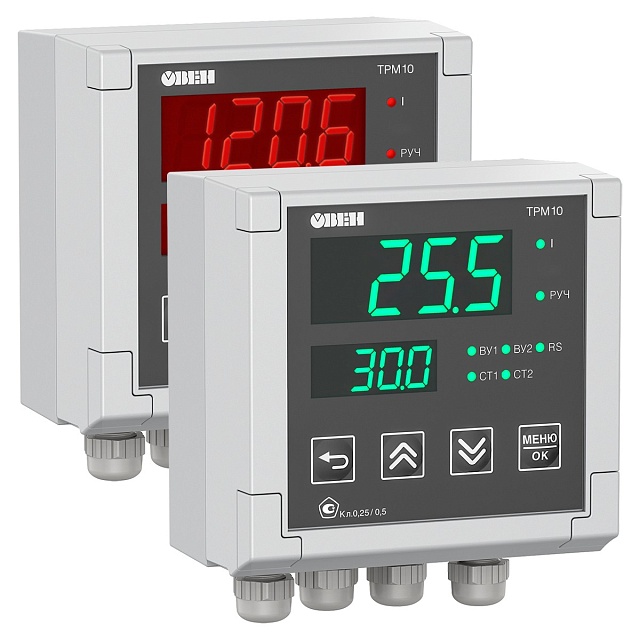

Настенный Н
|
110×130×69 мм, IP66**
|
|
DIN-реечный
|
88×90×59 мм, IP20
|
|
* со стороны передней панели
** подтверждено испытаниями в независимой аккредитованной лаборатории
|
|
Условия эксплуатации
|
|
Температура окружающего воздуха
|
–40...+50 °С
|
|
Атмосферное давление
|
84...106,7 кПа
|
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)
|
Не более 85 %
|
Характеристики измерительных датчиков
|
Характеристики выходных устройств
|
|
Обозначение
|
Тип выходного устройства (ВУ)
|
Электрические характеристики
|
|
Р
|
электромагнитное реле
|
Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9.
Ток не более 3 А при постоянном напряжении не более 30 В
|
|
К
|
транзисторная оптопара n-p-n типа
|
Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
|
|
С
|
симисторная оптопара
|
Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц).
Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс).
Максимальное коммутируемое напряжение не более 600 В
|
|
И
|
цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки
|
|
У
|
цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
|
Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
|
|
Т
|
выход для управления твердотельным реле
|
Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В.
Выходное напряжение низкого уровня – 0…0,7 В
|
Функциональная схема прибора
Универсальный измерительный вход
ПИД-регулятор ОВЕН ТРМ10 имеет один универсальный вход (вход 1) для подключения датчиков следующих типов:
- термопреобразователей сопротивления ТСМ 50М, 100М, ТСП 50П, 100П, Pt100, Pt1000 и др.
- термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В) и др.;
- датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В.
Дополнительный вход для дистанционного управления
К дополнительному входу (вход 2) ТРМ10 подключается внешняя кнопка для дистанционного пуска/остановки регулирования.
Цифровая фильтрация и коррекция входного сигнала
ОВЕН ТРМ10 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»), а для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
ПИД-регулятор
Прибор ОВЕН ТРМ10 осуществляет ПИД-регулирование измеренной величины, управляя «нагревателем» или «холодильником». Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).
Терморегулятор ОВЕН ТРМ10 управляет нагрузкой одним из двух методов:
- импульсным (если выход ПИД-регулятора – э/м реле, транзисторная оптопара), симисторная оптопара, выход для управления внешним твердотельным реле);
- аналоговым (если выход ПИД-регулятора – ЦАП 4...20 мА или 0...10 В).
Аварийная сигнализация о выходе регулируемой величины за заданные пределы
Терморегулятор ОВЕН ТРМ10 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал по различным условиям относительно текущего значения измеренной величины. Эти условия аварийной сигнализации задаются пользователем при настройке.
Сигнализация об обрыве контура регулирования (LBA)
Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.
Модификации
Обозначение при заказе ТРМ10
ТРМ10-Х.УХ.ХХХ
Схемы подключения
Общая схема подключения ОВЕН ТРМ10
Общая схема подключения ТРМ10-Щ1/Щ2/Н
Общая схема подключения ТРМ10-Д
Общая схема подключения ТРМ10-Щ5
Схемы подключения выходного устройства 1 (ВУ1)
ВУ1 типа Р (э/м реле)
ВУ1 типа К (транзисторная оптопара)
ВУ1 типа С (симисторная оптопара)
ВУ1 типа Т (для управления твердотельным реле)
ВУ1 типа И (ЦАП 4…20 мА)
ВУ1 типа У (ЦАП 0…10 В)
Схемы подключения выходного устройства 2 (ВУ2)
ВУ2 типа Р (э/м реле)
ВУ2 типа К (транзисторная оптопара)
ВУ2 типа С (симисторная оптопара)
ВУ2 типа Т (для управления твердотельным реле)
