Назначение

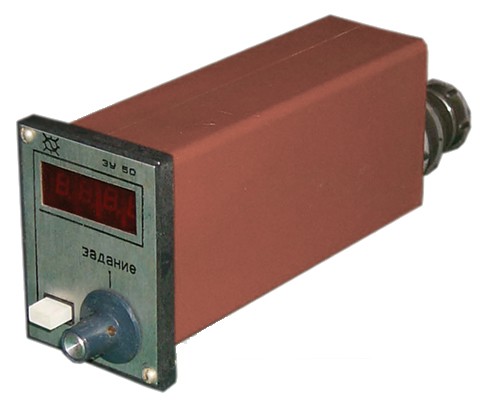

Задающее устройство с цифровой индикацией ЗУ50 предназначено для применения в схемах автоматического регулирования в качестве выносного токового задатчика как вспомогательного блока к регулирующим приборам, в том числе и микропроцессорным.
Функциональные возможности
- Дистанционное введение информации о заданном значении регулируемой величины в виде изменения аналогового унифицированного сигнала постоянного тока.
- Цифровая индикация выходного сигнала постоянного тока.
Технические характеристики
ПИТАНИЕ
- Напряжение – ~220 В (допускается – от 187 до 242 B)
- Частота – от 48 до 62 Гц
- Потребляемая мощность – не более 5 ВА
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ:
- Габаритные размеры – 80х60х210 мм
- Масса – не более 0.7 кг
- Монтаж – щитовой

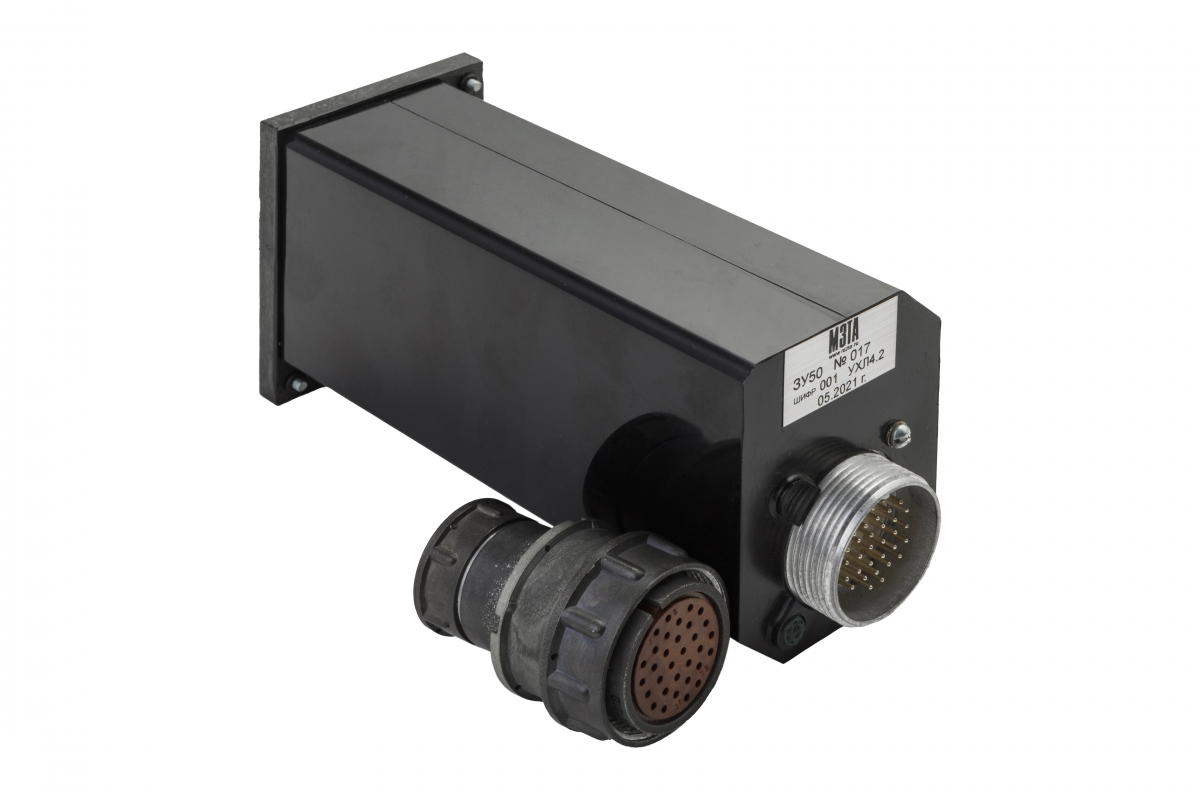

- Подключение – штепсельный разъем
ВЫХОДНОЙ СИГНАЛ
- Вид – 0-5 мА, 0-20 мА, 4-20 мА постоянного тока
- Сопротивление нагрузки:
- для сигнала 0-5 мА – не более 2 кОм
- для сигналов 0-20 мА, 4-20 мА – не более 0.5 кОм
- Диапазон индикации:
- для сигналов 0-5 мА и 0-20 мА – от 0 до 100%
- для сигналов 4-20 мА - от 20 до 100%
- Дискретность - 0.1%
