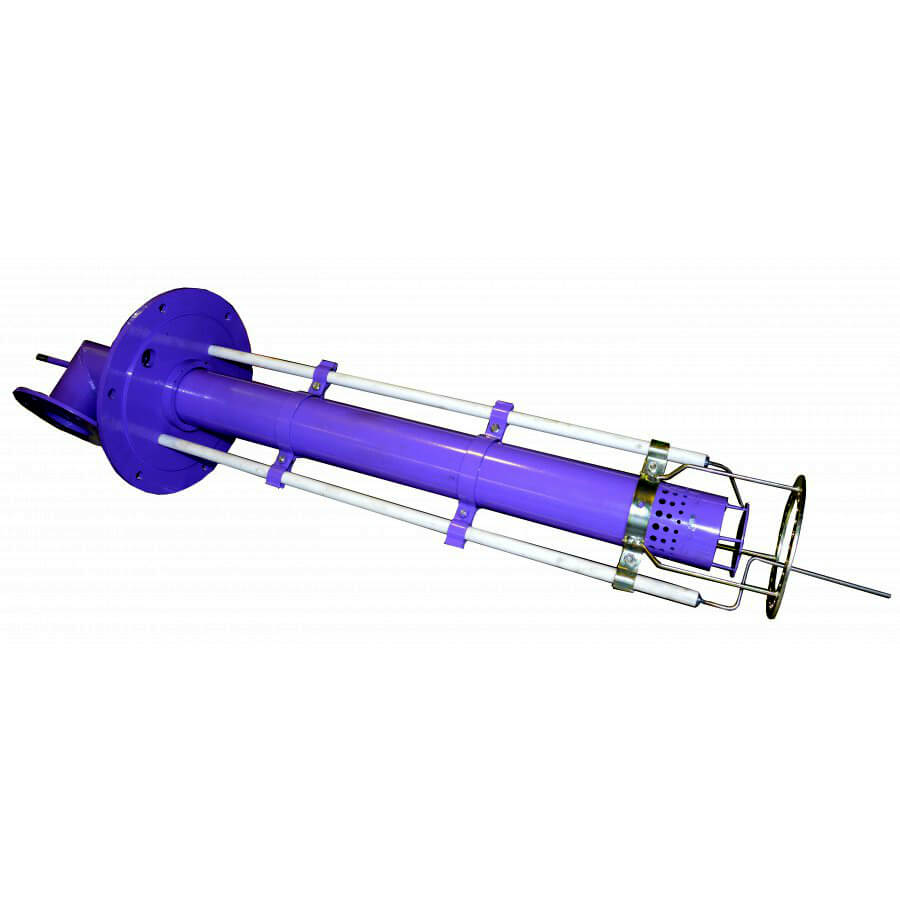

Газовая горелка Г-1.0 предназначена для сжигания природного газа низкого давления в вертикальных водотрубных котлах типа Е-1.0-0.9ГН-2 (МЗК-7АГ2) в составе горелочного блока.
Одной из составных частей горелочного блока котла МЗК-7АГ2 является воздухоприемное устройство, состоящее из короба и смесителя, в которое устанавливается горелка Г-1.0.
Данная горелка не имеет в своём составе дутьевого вентилятора, так как он устанавливается отдельно в удобном для потребителе месте. Воздух от вентилятора к горелке подаётся по вентиляционному каналу. Для этих горелок подойдёт вентилятор ВД-2,7, 1,5 КВт, 3000 об/мин.
Использование данных горелок в других теплопроизводящих установках допускается только по согласованию с НПО ЦКТИ.
| Наименование показателей | Нормы |
|---|---|
| Номинальная тепловая мощность, МВт | 0,93 |
| Номинальное давление газа перед горелкой, Па | 850±150 |
| Расход газа при номинальной нагрузке, м³/ч | 100 |
| Номинальное давление воздуха перед горелкой, Па | 800±200 |
| Коэффициент регулирования горелки, не менее | 3 |
| Минимальный коэффициент избытка воздуха , не более | 1,05 |
| Номинальное разрешение в топке, Па | 20±20 |
| Температура газа перед горелкой, °С | от 0 до 30 |
| Температура воздуха перед горелкой, °С | от 10 до 40 |
| Топливо: природный газ с низшей теплотой сгорания 32-39,0 МДж/м³ и числом Воббе 38-53,0 МДж/м³ | |
| Габаритные размеры, мм длина х ширина х высота | 1140x280x280 |
| Масса, кг | 24 |
