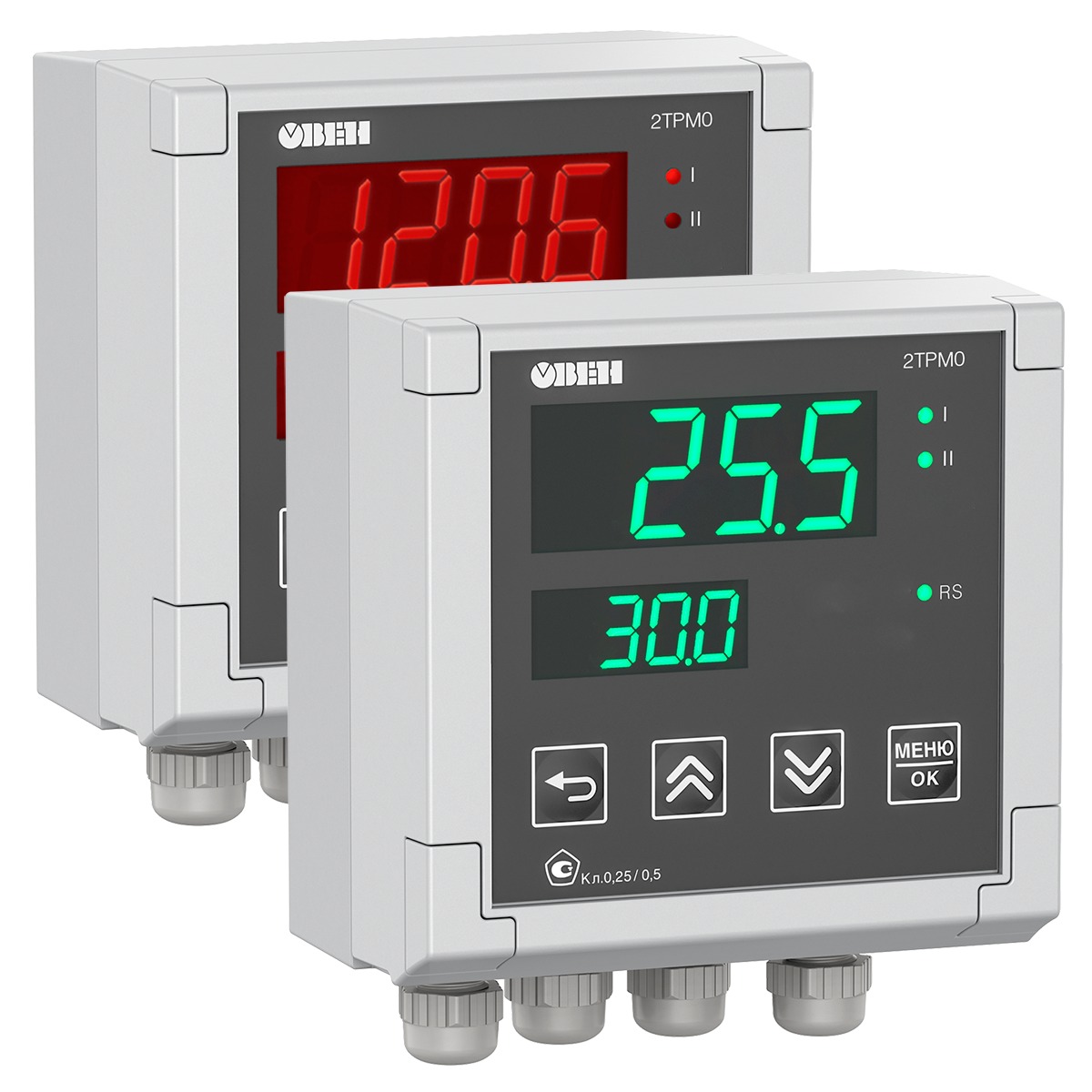

2ТРМ0 – это промышленный двухканальный измеритель, который используется для измерения температуры, давления, влажности, расхода, уровня и других физических параметров в различных отраслях промышленности.
Прибор внесен в Государственный реестр средств измерений и может быть использован на промышленных объектах, находящихся под контролем Ростехнадзора.
Функциональные возможности промышленного измерителя
- Два универсальных входа для подключения широкого спектра датчиков.
- Возможность включения в систему диспетчеризации и передачи данных на верхний уровень по интерфейсу RS-485.
- Одновременное отображение текущих показаний по двум каналам на двух цифровых индикаторах.
- Вычисление разности двух физических величин.
- Масштабирование шкалы для каждого входа.
- Цифровая фильтрация и коррекция входного сигнала.
Преимущества промышленного измерителя
Питание
Универсальное питание позволяет прибору работать как от сети 230В переменного тока, так и от слаботочной сети с номиналом 24В постоянного тока.
USB type С
USB type С порт позволяет подключать ТРМ напрямую к ПК для настройки из программы конфигуратор. При этом отдельное питания не требуется. Прибор питается по USB.
Монтаж
Для удобства монтажа в любых установках и системах на выбор доступны 5 вариантов корпусов: квадратный Щ1, прямоугольный Щ2, компактный Щ5, динреечный Д и настенный Н.
Индикация
Два контрастных индикатора красного или зеленого (в зависимости от модификации) цвета с настройкой выводимых параметров позволят увидеть нужные показания прибора издалека.
Простота
Приборы с небольшим количеством функций удобны в настройке и подключении.
Они не требуют программирования и знаний сложных компьютерных программ для наладки.
Все, что необходимо для запуска ТРМ в работу, – это указать тип датчика, выбрать логику автоматического управления и задать необходимую уставку регулирования или сигнализации.
Авария
Контролируются аварии подключенных датчиков, аварии связи с исполнительными механизмами (LBA), а также настраиваемые пользователем сигнализации по 8 логикам на выбор.
Эксплуатация
Расширенный температурный диапазон обеспечивает надлежащую работу прибора в суровых климатических условиях при температуре от -40 до +50 ⁰С.
Ремонтопригодность
В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.
Диспетчеризация
В приборе поддерживается стандартный протокол Modbus ASCII/RTU по RS-485, который позволяет считывать и записывать параметры прибора удаленно.
Сертификаты
Прибор отечественного производства. Внесен в госреестр средств измерений. Имеет декларацию ЕАС и свидетельство о типовом одобрении морского регистра судоходства (РМРС). Подходит для проектов с импортозамещением.
Технические характеристики промышленного измерителя
|
Параметр
|
Значение
|
|
Напряжение питания
|
~90…264 В (номинальное 230 В)
=21...120 В (номинальное 24 В)
|
|
Частота напряжения питания
|
50, 60 Гц
|
|
Потребляемая мощность
|
не более 10 ВА
|
|
Напряжение встроенного источника питания нормирующих преобразователей
|
24 ± 2,4 В (только для исполнения без RS-485)
|
|
Максимально допустимый ток источника питания
|
50 мА
|
|
Универсальные входы
|
|
Количество универсальных входов
|
2
|
|
Типы входных датчиков и сигналов
|
см. таблицу «Характеристики измерительных датчиков»
|
|
Время опроса входа
|
Не более 1 секунды
|
|
Предел основной приведенной погрешности измерения:
|
|
- для термоэлектрических преобразователей с включенной компенсацией холодного спая
|
±0,5 %
|
|
- для остальных типов датчиков
|
±0,25 %
|
|
Корпус
|
|
Щитовой Щ1
|
96×96×53, IP54*
|
|
Щитовой Щ2
|
96×48×100, IP54*
|
|
Щитовой Щ5
|
48×48×103, IP54*
|
|
Настенный Н
|
110×129×69, IP66**
|
|
DIN-реечный
|
88×90×59, IP20
|
|
* со стороны передней панели
** подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 28/23
|
|
Условия эксплуатации
|
|
Температура окружающего воздуха
|
–40...+50 °С
|
|
Атмосферное давление
|
84...106,7 кПа
|
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)
|
Не более 85 %
|
Функциональная схема промышленного измерителя
Модификации промышленного измерителя
Обозначение при заказе 2ТРМ0
2ТРМ0-Х.УХ.Х
Схемы подключения промышленного измерителя
Схемы подключения промышленного измерителя ОВЕН 2ТРМ0
Схемы подключения промышленного измерителя ОВЕН 2ТРМ0-Щ1/Щ2/Н
Схемы подключения промышленного измерителя 2ТРМ0-Д
Схемы подключения промышленного измерителя 2ТРМ0-Щ5
* для моделей с RS-485
** Перед подключением токового датчика, на боковой стороне прибора необходимо перевести DIP-переключатель для каждого входа в положение ON
