ИТП-14 компактный индикатор унифицированных сигналов

Ориентировочный срок снятия с производства индикатора ИТП-14 – 2 квартал 2025 года. В новые проекты рекомендуем закладывать обновленный и улучшенный аналог – индикатор ИТП-17.

Основные отличия и преимущества нового прибора показаны в сравнительной таблице.

	ИТП-14.х	ИТП-17.х
Корпус
Габаритные размеры (Ш×В×Г)	26×48×65 мм	26×48×72 мм
Цвета индикатора	В зависимости от заказанной модификации: КР – красный ЗЛ – зеленый	Три цвета зеленый, желтый и красный с возможностью настройки автоматической смены по уставкам
Выход типа К	+	+
Настройка	С кнопок	С кнопок или через программу конфигуратор по USB-интерфейсу
Клеммы	Несъёмные самозажимные до 0,70 мм2	Съемные, винтовые до 1,0 мм2
Питание	10…30 В (номинал =24 В)
Поддерживаемые сигналы	Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В	Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В ТС: 50/100/1000 Ом Cu, Pt, Ni, М, П ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП

Промышленный измеритель-индикатор ИТП-14 измеряет унифицированные сигналы тока 0…20 мА, 0…5 мА, 4…20 мА и напряжения 0…10 В, 2…10 В и отображает сигнал в выбранных физических величинах. Прибор выпускается с четерехсегментным индикатором красного и зеленого цвета. Для щитов в зоне солнечной засветки рекомендуется применять модификацию с зеленой индикацией. ИТП-14 контролирует температуру, давление, влажность, уровень и другие физические величины. Применяется для реализации яркой индикации на щитах автоматики при работе с унифицированными сигналами тока и напряжения с обязательным контролем аварии обрыва линии связи.

Ключевые особенности прибора:

• Монтаж на панель щита автоматики в отверстие 22 мм.

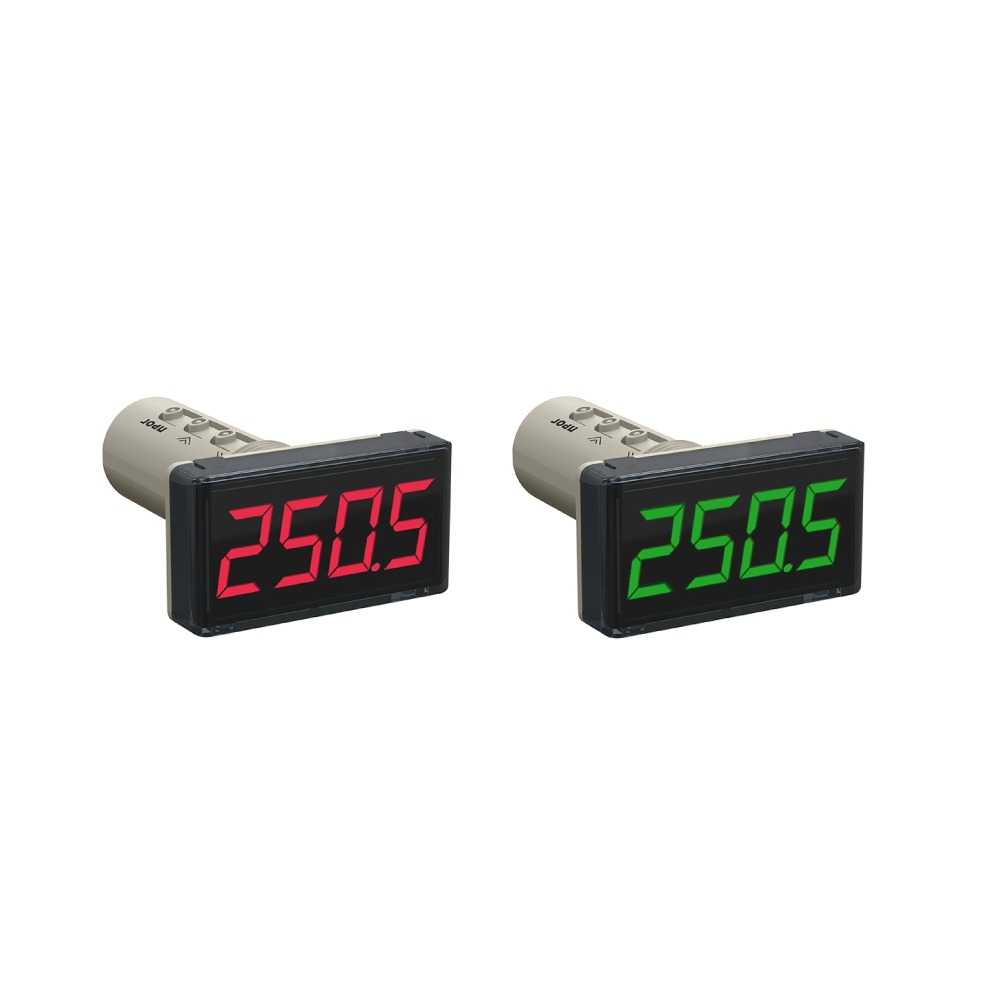

• Красный или зеленый цвет четерехсегментного индикатора.
• Выход типа «транзисторная оптопара» для управления дополнительным оборудованием или устройствами сигнализации.
• Поддержка диапазонов измерения сигналов тока 0…20 мА, 0…5 мА, 4…20 мА и напряжения 0…10 В, 2…10 В.
• Для работы требует внешнее питание номиналом 24 В постоянного тока.

Технические характеристики

Параметр	Значение
Функциональные возможности
Информирование об авариях	Индикация аварии при обрыве входного сигнала или выхода за указанные границы
	Мигание индикатора при входе измеряемой величины в критическую зону
Индикация	Красная или зеленая – на выбор
Питание
Напряжение питания	10…30 В постоянного тока (ном. напряж. 24 В), потребляемая мощность не более 1 Вт
Входные сигналы
Количество каналов измерения	1
Тип входного сигнала	Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В
Время опроса входа, не более	0,3 с
Погрешность
Пределы основной приведенной погрешности, %	±0,25
Выходные сигналы
Количество выходных устройств	1
Тип выходного устройства	Транзисторный ключ n-p-n-типа: - максимальный постоянный ток нагрузки 200 мА - максимальное напряжение постоянного тока 42 В
Корпус
Габаритные размеры	26×48×65 мм
Установочные размеры	Диаметр 22 мм
Степень защиты	IP54 со стороны лицевой панели IP20 со стороны клемм
Эксплуатация
Рабочая температура	-40…+60 ⁰С
Относительная влажность воздуха	Не более 80 % при +35 °С и более низких температурах без конденсации влаги
Атмосферное давление	От 84 до 106,7 кПа
Устойчивость к механическим воздействиям	Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям	Прибор соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014
Средняя наработка на отказ	100000 ч
Средний срок службы	12 лет
Гарантия	2 года
Межповерочный интервал	5 лет

Схемы подключения

Подключение питания





Подключение унифицированных сигналов тока 0…20 мА, 0…5 мА, 4…20 мА





Подключение унифицированных сигналов напряжения 0…10 В, 2…10 В





Подключение нагрузки к дискретному выходу
