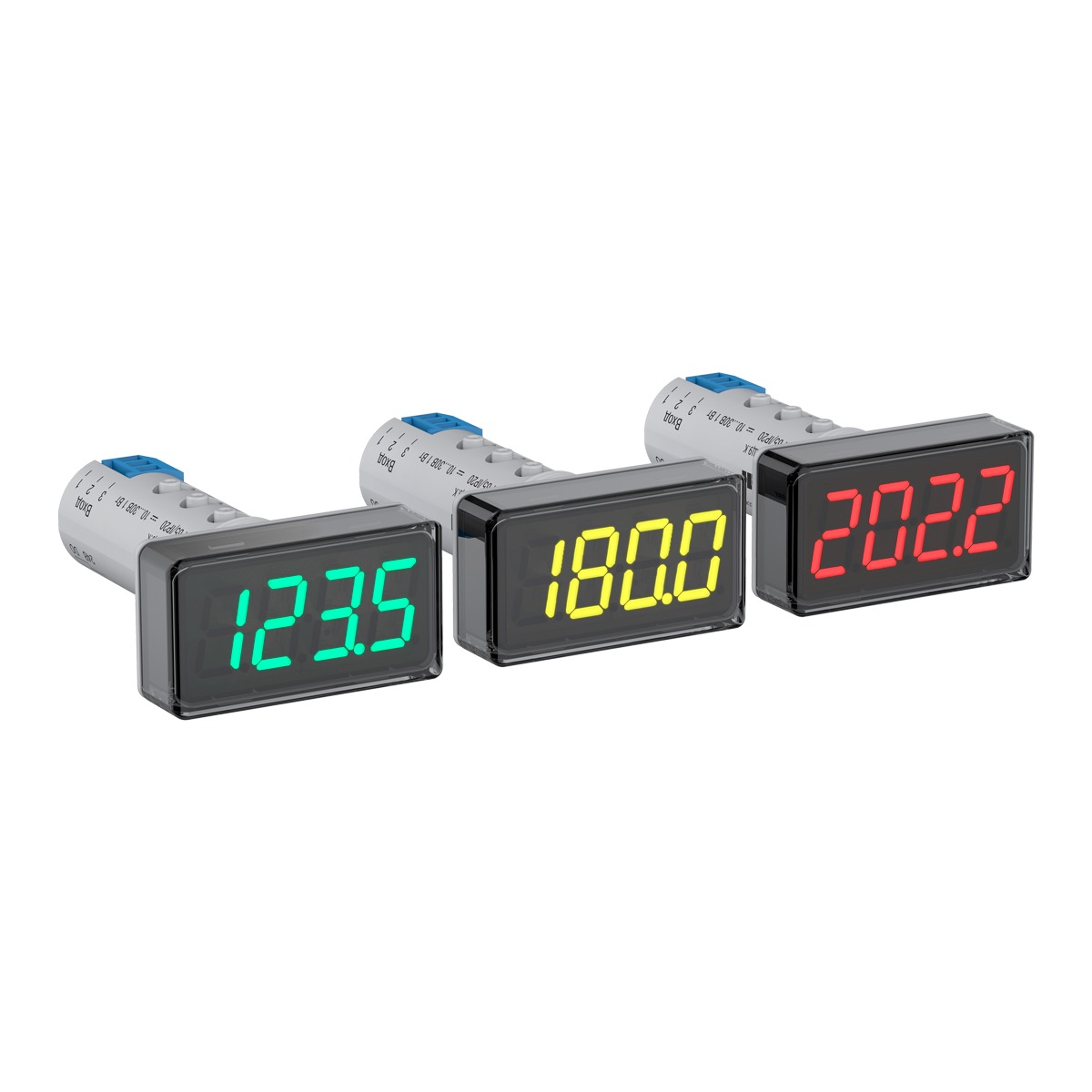

Компактный индикатор ИТП-17 предназначен для измерения и отображения параметров технологического процесса на цифровом 4-значном дисплее. Трехцветный индикатор визуализирует состояние измеряемой величины с помощью зеленого, желтого и красного цветов, при этом пороги смены цвета можно настраивать. Универсальный аналоговый вход позволяет подключать различные типы сигналов от датчиков температуры, давления, уровня, мощности, влажности, концентрации веществ, расхода и других параметров. Встроенный сигнализационный выход активируется при достижении критической величины, что позволяет включать звуковую сигнализацию, сигнализировать на диспетчерском пульте, а также осуществлять автоматическую блокировку работы до тех пор, пока измеряемая величина не вернется в нормальный диапазон.
Функциональные возможности приборов ИТП
- 4-значный трехцветный индикатор.
- Универсальный вход для контроля температуры давления, влажности, уровня и т.п.
- Настройка трехцветной индикации по необходимым порогам.
- Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
- Выходное устройство для сигнализации или управления 200 мА 42 В.
- Питание от внешнего источника постоянного напряжения 10...30 В.
- Настройка при помощи USB через программу OwenConfigurator.
- Режим постоянной индикации измеряемого параметра красным желтым или зеленым цветом.
Конструктивные особенности:
- Крепление в отверстие 22 мм.
- Съемные винтовые клеммы с отверткой в комплекте.
- Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
- Степень защиты корпуса IP65 со стороны лицевой панели.
- Гарантийный срок эксплуатации: 2 года.
Выпускаемые в настоящее время приборы ИТП-17 не имеют сертификата СИ, ведется работа по оформлению.
Работа индикации
Наглядное оповещение о состоянии измеряемой величины в ИТП-17 сопровождается автоматической сменой цвета. Рассмотрим пример настройки цветовой сигнализации процесса нагрева. Определено четыре события: норма, недогрев, перегрев и аварийный перегрев. Для каждого события предназначен свой цвет индикатора.
Настройка индикатора ИТП-17 допускает установку любых пользовательских значений границ смен цвета и отображаемых для них цветов внутри диапазона измерения сигнала. Единственное правило – значения границ смен цвета каждой последующей зоны должно быть больше предыдущей границы.
Схемы подключения
Схемы подключения ИТП-17
Примеры схем подключения к приборам ОВЕН
ИТП17 + 4…20мА ТС
ИТП17 + 4…20мА ПД100 и внешним ИП
ИТП17 + ПР200(И 4…20мА)
