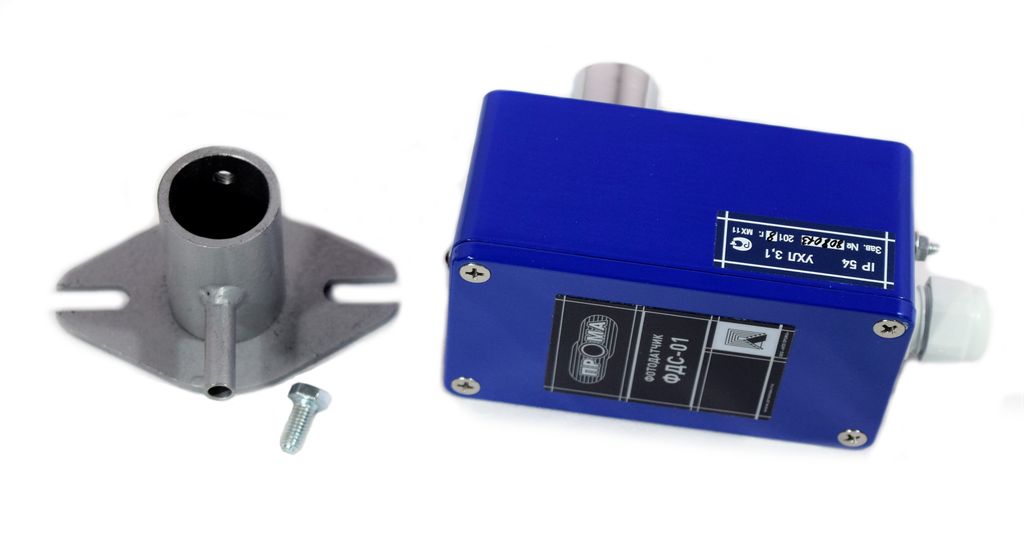

Фотодатчик сигнализирующий ПРОМА ФДС-01-220г
Интегральное устройство, объединяющее функции оптического датчика инфракрасного излучения и сигнализатора горения. Предназначено для непрерывного контроля наличия пламени основной горелки по пульсациям ИК-излучения и выдачи дискретного сигнала в системы автоматики безопасности котлов и технологических установок. Применяется в запально-защитных устройствах по ГОСТ Р 52229-2004 и горелках по ГОСТ 21204-97.
Ключевые особенности:
Интегрированное исполнение: совмещает фотодатчик и сигнализатор в одном корпусе, упрощая монтаж и сокращая количество элементов в шкафу управления.
Надёжный релейный выход: две группы переключающих «сухих» контактов, способных коммутировать нагрузку до 2 А при 220В 50Гц.
Светодиодная индикация: сигнальный светодиод на корпусе визуально подтверждает наличие пламени.
Регулировка чувствительности: встроенный регулятор «Усиление» позволяет точно настроить порог срабатывания под условия конкретной горелки.
Универсальное питание: работа как от переменного (~220В), так и от постоянного тока (24В), что обеспечивает гибкость при проектировании систем.
Защищённая конструкция: металлический корпус со степенью защиты IP54, устойчивый к пыли и влаге.
Широкий температурный диапазон: климатическое исполнение УХЛ3.1 для работы при –40…+60°C.
Быстродействие: время реакции на появление пламени не более 1 с, на погасание – не более 2 с.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Модель | ФДС-01-220г |
| Входной сигнал | Переменная составляющая ИК-излучения (λ > 800 нм) |
| Выходной сигнал | 2 группы переключающих контактов (сухие) |
| Коммутируемая нагрузка | ~220В, 50Гц / 2 А |
| Напряжение питания | ~220±22 В (50 Гц) или =24±2,4 В |
| Потребляемый ток | Не более 0,1 А |
| Время срабатывания (появление/погасание) | ≤ 1 с / ≤ 2 с |
| Регулировка чувствительности | Да (регулятор «Усиление») |
| Светодиодная индикация | Наличие пламени |
| Степень защиты | IP54 |
| Климатическое исполнение | УХЛ3.1 |
| Температура окружающей среды | –40°C … +60°C |
| Габаритные размеры (В×Ш×Г) | 140 × 70 × 90 мм |
| Масса | Не более 0,5 кг |
| Средний срок эксплуатации | 10 лет |
Область применения:
Контроль пламени основных горелок в промышленных и коммунальных котлах
Запально-защитные устройства (ЗЗУ)
Системы автоматики безопасности котельных
Технологические установки, требующие надёжного обнаружения факела
Преимущества использования:
Два в одном: экономия места и упрощение схемы благодаря объединению датчика и сигнализатора.
Универсальность питания: возможность использования как в системах с переменным, так и с постоянным напряжением.
Простая настройка: регулировка чувствительности под конкретные условия горения.
Надёжность: релейный выход с сухими контактами и защита IP54 гарантируют стабильную работу в промышленных условиях.
Российское производство (НПП «Промышленная Автоматика», Казань): полное соответствие стандартам, гарантия 18 месяцев.
Фотодатчик ФДС-01-220г — это готовое решение для контроля пламени, обеспечивающее безопасность и простоту интеграции в системы автоматики котельного оборудования.
