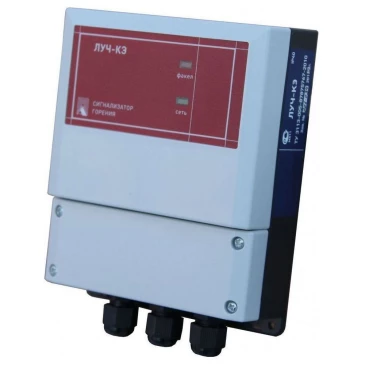

Сигнализатор горения ПРОМА ЛУЧ-КЭ-24-Н (настенный, 24В)
Надёжный и экономичный прибор для контроля наличия пламени в газовых горелках и запальниках, работающий в комплекте с ионизационными датчиками (электродами). Предназначен для использования в системах автоматики безопасности котельного оборудования, запально-защитных устройствах и технологических установках, где требуется дискретный сигнал о присутствии факела.
Ключевые особенности:
Универсальность применения: контроль факела запальников и основных горелок, работающих на газе.
Совместимость: работает с ионизационными датчиками типа КЭ (контрольный электрод) и аналогичными.
Длительная линия связи: удаление датчика от сигнализатора до 200 метров.
Высокое быстродействие: время реакции при появлении пламени не более 1 с, при погасании — не более 2 с.
Настенное исполнение: компактный пластиковый корпус с креплением на стену, степень защиты IP50.
Климатическая стойкость: работа при температурах от –40°C до +50°C (УХЛ 3.1).
Надёжная гальваническая развязка: выходные контакты реле (переключающие) позволяют интегрировать сигнализатор в различные схемы управления.
Встроенный источник 24 В: возможность питания периферийных устройств постоянным током (до 50 мА).
Технические характеристики:
| Параметр | Значение |
|---|---|
| Модель | ЛУЧ-КЭ-24-Н |
| Тип корпуса | Настенный, пластик |
| Степень защиты | IP50 |
| Напряжение питания | ~220В, 50 Гц (допустимое отклонение +22/–33 В) |
| Потребляемая мощность | Не более 5 ВА |
| Выходной сигнал | Переключающие контакты электромагнитного реле |
| Коммутируемая способность контактов: | |
| — переменный ток 220В, 50Гц | 0,01 – 2,0 А |
| — постоянный ток 30В | 0,01 – 2,0 А |
| Чувствительность (входной сигнал от датчика) | Минус 10 В (постоянного тока) |
| Длина линии связи с датчиком | До 200 м |
| Время срабатывания (появление/погасание) | ≤ 1 с / ≤ 2 с |
| Выходное напряжение для периферии | =24 В, до 50 мА |
| Климатическое исполнение | УХЛ 3.1 по ГОСТ 15150-69 |
| Температура окружающей среды | –40°C … +50°C |
| Относительная влажность | до 80% при +35°C |
| Габаритные размеры (В×Ш×Г) | 154 × 110 × 50 мм |
| Масса | Не более 0,6 кг |
Принцип работы:
Прибор использует эффект выпрямления переменного напряжения пламенем. На контрольный электрод (ионизационный датчик) подаётся переменное напряжение ~220В от сигнализатора. При наличии факела между электродом и заземлённым корпусом горелки возникает детектированное постоянное напряжение (от –10 до –20 В), которое открывает входной каскад и включает выходное реле. Контакты реле переключаются, сигнализируя о наличии пламени.
Область применения:
Газовые горелки промышленных и коммунальных котлов
Запально-защитные устройства (ЗЗУ) по ГОСТ Р 52229-2004
Автоматические системы управления горелками по ГОСТ Р 52219-2004
Технологические установки, требующие контроля газового факела
Системы автоматики безопасности котельных
Преимущества использования:
Простота интеграции: релейный выход позволяет подключать сигнализатор к любым контроллерам, пускателям и схемам блокировки.
Экономичность: низкое энергопотребление и отсутствие необходимости в сложном обслуживании.
Устойчивость к длинным линиям: сохраняет работоспособность при значительном удалении датчика.
Российское производство (НПП «Промышленная Автоматика», Казань): полное соответствие ГОСТ, гарантия 18 месяцев, техническая поддержка.
Сигнализатор горения ЛУЧ-КЭ-24-Н — это проверенное решение для надёжного контроля пламени в системах газопотребления, обеспечивающее безопасность и бесперебойную работу оборудования.
