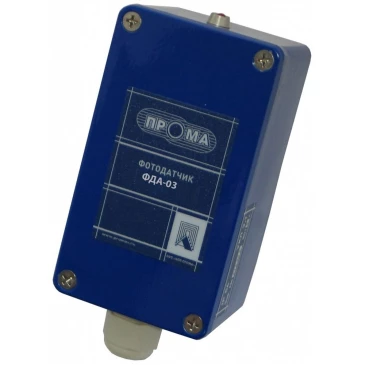

Устройство контроля пламени ПРОМА ФДА-03 А90
Высокочувствительный фотодатчик для селективного контроля ультрафиолетового излучения пламени в системах автоматики газопотребляющего оборудования. Предназначен для непрерывного мониторинга наличия факела в горелках различного типа, включая многогорелочные топки со сложной конфигурацией. Обеспечивает выдачу аналогового сигнала (4–20) мА, пропорционального интенсивности горения, для интеграции в схемы защиты и управления котельным оборудованием.
Ключевые особенности:
Спектральная чувствительность: реагирует на ультрафиолетовое излучение (длина волны <310 нм), что исключает ложные срабатывания от фонового излучения раскалённых стенок и посторонних источников света.
Высокое быстродействие: время срабатывания при появлении пламени не более 1 с, при погасании — не более 2 с.
Надёжная конструкция: металлический корпус со степенью защиты IP54, устойчивый к запылению и воздействию влаги.
Широкий температурный диапазон: работоспособность при температурах окружающей среды от –40°C до +60°C.
Простой монтаж и настройка: встроенный регулятор чувствительности «20 мА» для точной подстройки под условия конкретной горелки.
Универсальность применения: может использоваться как автономно, так и в составе устройств контроля пламени ФДСА-02/03 или с блоком розжига запальника БРЗ-04-М1-2К.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Модель | ФДА-03 А90 |
| Тип датчика | Ультрафиолетовый (спектр <310 нм) |
| Выходной сигнал | Аналоговый 4–20 мА |
| Напряжение питания | Постоянный ток 24 ± 2,4 В |
| Потребляемый ток | Не более 25 мА |
| Время срабатывания (появление/погасание) | 1 с / 2 с |
| Степень защиты корпуса | IP54 |
| Температура окружающей среды | –40°C … +60°C |
| Габаритные размеры (Ш×В×Г) | 85 × 140 × 60 мм |
| Масса | Не более 0,4 кг |
| Присоединение | Фланцевое (монтажный фланец в комплекте) |
| Диаметр бленды (посадочное место) | 25 мм |
Область применения:
Контроль наличия пламени в газовых горелках промышленных и коммунальных котлов
Системы автоматики безопасности котельных установок
Многогорелочные топки с плотным расположением горелок (селективный контроль)
Запально-защитные устройства по ГОСТ Р 52229-2004
Интеграция в системы управления на базе промышленных контроллеров (PLC) с токовыми входами 4–20 мА
Преимущества использования:
Точность и селективность: ультрафиолетовый датчик обеспечивает надёжное распознавание именно факела горелки, игнорируя постороннее излучение.
Лёгкость интеграции: стандартный токовый выход позволяет подключать датчик к любым контроллерам и сигнализаторам горения (например, ПРОМА-СГ).
Надёжность в сложных условиях: прочный корпус и защита IP54 гарантируют стабильную работу при запылении, вибрации и перепадах температур.
Российское производство (НПП «Промышленная Автоматика», Казань): полное соответствие требованиям отечественных стандартов, гарантийное и постгарантийное обслуживание.
Фотодатчик ПРОМА ФДА-03 А90 — это современное решение для автоматизации контроля горения, обеспечивающее безопасность и эффективность работы котельного оборудования.
