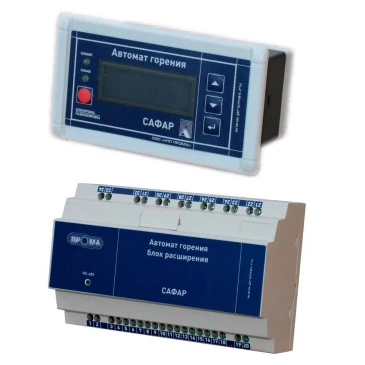

Автомат горения ПРОМА САФАР-211-220-КИЖ-ЩД с блоком расширения
Современный микропроцессорный автомат горения для управления двухступенчатыми газовыми горелками (атмосферными и с наддувом), а также жидкотопливными горелками. Обеспечивает полный цикл автоматизации: розжиг, контроль безопасности, измерение температуры и позиционное регулирование мощности с поддержанием теплового режима по заданному профилю. Конструктивно выполнен в виде двух блоков: блока индикации и управления (щитовой монтаж) и блока расширения с дискретными и аналоговыми входами/выходами (монтаж на DIN-рейку).
Ключевые особенности:
Расширенная функциональность: алгоритмы розжига, контроль аварийных защит, позиционное регулирование мощности (пилотный режим, малое/большое горение).
Гибкое регулирование температуры: встроенный регулятор с поддержкой суточных и часовых профилей, работа по трём позициям (отключено/малое/большое горение) с датчиком Pt100.
Контроль пламени: ионизационный электрод или фотодатчик (ФД-02С-220, ФД-03С-220 и аналоги с релейным выходом).
Многоуровневая защита: автоматическая блокировка при авариях (падение давления воздуха, отсутствие пламени, ложный свет, неисправность датчиков) с записью в архив и фиксацией времени события.
Удобный интерфейс: двухстрочный OLED-дисплей на лицевой панели, отображающий этапы работы, параметры, аварии и предупреждения.
Дистанционное управление: возможность пуска/останова внешним сигналом, интерфейс RS-485 с протоколом Modbus RTU для интеграции в АСУ ТП.
Ручной режим проверки: тестирование всех входов и исполнительных механизмов без подачи топлива.
Часы реального времени: учёт общего времени работы котла, поддержание временных профилей температуры.
Контроль сетевого напряжения: автоматический останов при падении ниже 160 В и восстановление работы при повышении до 187 В.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Модель | САФАР-211-220-КИЖ-ЩД |
| Тип устройства | Автомат горения с блоком расширения |
| Напряжение питания | ~187…242 В (50 Гц) |
| Энергопотребление (работа/розжиг) | 50 ВА / 300 ВА |
| Выходные релейные сигналы | ~220 В, 2 А (cos φ 0,4) |
| Дискретные входы | ~220 В (фаза), с возможностью инвертирования |
| Тип термочувствительного элемента | Pt100 (4-проводная схема) |
| Длина линии связи с ионизационным электродом | До 20 м (экранированный кабель) |
| Интерфейс связи | RS-485, Modbus RTU |
| Степень защиты корпуса | IP20 |
| Климатическое исполнение | УХЛ3.1 |
| Температура окружающей среды | 0…+70 °C |
| Габаритные размеры (блок управления): | 114 × 60 × 75 мм |
| Габаритные размеры (блок расширения): | 144 × 57 × 90 мм |
| Масса комплекта | Не более 1,5 кг |
Область применения:
Автоматизация двухступенчатых газовых горелок атмосферного типа и с наддувом
Жидкотопливные горелки
Котельные установки средней мощности
Технологические процессы, требующие точного поддержания температуры
Системы диспетчеризации и удалённого мониторинга
Преимущества использования:
Модульная конструкция: разделение на блок управления (щитовой) и блок расширения (DIN-рейка) упрощает монтаж и компоновку в шкафах автоматики.
Глубокая диагностика: архив аварий с привязкой ко времени, отображение причин блокировок на дисплее.
Энергонезависимая память: сохранение настроек и архива при отключении питания.
Адаптивность: возможность настройки временных параметров розжига, вентиляции, задержек под конкретную горелку.
Российское производство (НПП «Промышленная Автоматика», Казань): полная сертификация, гарантийная и техническая поддержка.
Автомат горения САФАР-211-220-КИЖ-ЩД с блоком расширения — это надёжное, функциональное и масштабируемое решение для автоматизации горелочного оборудования, обеспечивающее безопасность, энергоэффективность и удобство эксплуатации.
