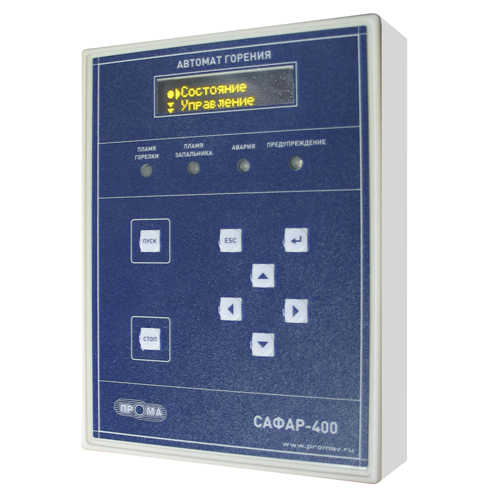

Автомат горения с плавным регулированием для котлов малой мощности и тепловых установок САФАР-400, НПП ПРОМА

САФАР-400 используется в качестве блока автоматики, включающего в себя модуль управления и модуль ввода/вывода для автоматизации розжига, регулирования и защиты по 6-10 параметрам котлоагрегатов, теплогенераторов, блочных горелок, работающих по газообразном и жидком топливе. Конструкция автомата горения позволяет значительно расширить функции с применением блока расширения.

Обеспечивает корректный розжиг горелки, поддержание заданного соотношения газ/воздух перед горелкой, контроль аварийных сигналов. В автомате может быть активирован регулятор, обеспечивающий поддержание заданного параметра температуры, давления пара и прочее, при помощи плавного регулирования.


ПРЕИМУЩЕСТВА

Автомат горения САФАР-400 имеет ряд преимуществ по сравнению с применением ПЛК:

• Более низкая цена и выше надежность за счет специализированной конструкции;

• Встроенный фотодатчик и ионизационный датчик экономит стоимость комплектующих на 20-30%;

• Прошит проверенный и надежный алгоритм управления, регулирования и защиты;

• Выход ― интерфейс RS-485, для работы с верхним уровнем, т.е. возможность обмениваться информацией с контроллером верхнего уровня или SCADA;

• Наличие часов реального времени, позволяет котлоагрегату работать по дневному и/или недельному графику, что дает экономию тепла до 20-30%

• Автомат ведёт три вида архивов: архив событий, минутный архив и архив блокировок;

• Настройка прибора при помощи меню, которое выводится на жидкокристаллический дисплей;

• Удобство при наладке и эксплуатации на блоках расширения имеется светодиодная индикация срабатывания дискретных входов и реле, так же имеется крепление под DIN-рейку;

• Имеются разъемные клеммные соединения, что облегчает монтаж;

• Современная элементная база позволяет повысить надежность и ремонтопригодность по сравнению с отечественными и зарубежными аналогами.

ФУНКЦИИ

• Контроль герметичности клапанов;

• Розжиг горелки;

• Поддержание давления воздуха перед горелкой, управляя либо заслонкой воздуха, либо частотным приводом дутьевого вентилятора;

• Поддерживает заданную температуру для водогрейного котла или давление пара для парового котла;

• Питание аналоговых датчиков давления напряжением постоянного тока 24В;

• Управление заслонками;

• Питание датчиков положения заслонок;

• Настройка прибора при помощи меню, которое выводится на жидкокристаллический дисплей;

• Связь с верхним уровнем по интерфейсу RS-485 протокол Modbus-RTU;

• Климатическое исполнение УХЛ 3.1 по ГОСТ15150-69.

АВТОМАТИЧЕСКАЯ ЗАЩИТА КОТЛА

Обеспечивает останов котла и блокировку его пуска при возникновении следующих аварийных ситуаций:

• Факел горелки;

• Факел запальника;

• Давление воздуха перед горелкой низкое;

• Давление газа перед горелкой низкое;

• Давление газа перед горелкой высокое;

• Разряжение в топке низкое;

• Давление воды на выходе низкое (водогрейный котел), уровень воды в барабане низкий (паровой);

• Давление воды на выходе высокое (водогрейный котел), уровень воды в барабане высокий (паровой);

• Температура воды высокая (водогрейный котел), давление пара высокое (паровой).

  Регулирование параметров производиться:

  а) По часам реального времени, температурный режим может изменяться в зависимости от часов.

  б) Температурный режим изменяется по температуре наружного воздуха.

  в) Поддержание заданной температуры.

ВХОДА / ВЫХОДА

КОЛИЧЕСТВО

Входа

Аналоговые датчики (4–20) мА.

8

Термопреобразователи сопротивления Pt100

2

Дискретные входа

13

Ионизационный контрольный электрод

1

Фотодатчик

1

Входы для измерения положения

2

Выхода

Дискретные выходы

17

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питающее напряжение

24

Потребляемая мощность, не более, Вт

5

Выходы для питания аналоговых датчиков напряжением, В

24

Точность измерения по аналоговым входам %

0,5

Рабочее напряжение коммутации контактов реле, В

220

Рабочий ток коммутации контактов реле, А (cos ∅ = 1)

10

Длина экранированного кабеля подключения иондатчика, не более м

20

Степень защиты

IP20

Температура окружающего воздуха, ⁰С

от -20 до +50

Габаритные размеры, мм
― контроллер
― терминал 1

- терминал 2

145 x 195 x 61

84 x 205 x 63,3

84 x 124 x 63,3
