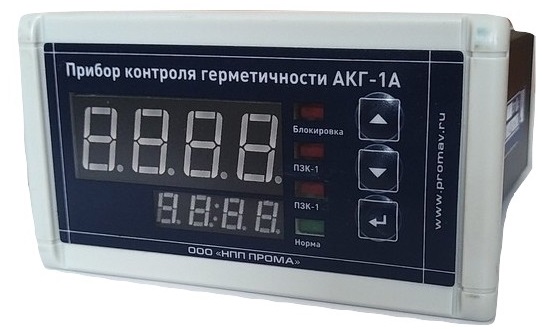

Прибор контроля герметичности газовой арматуры АКГ-1А

Прибор контроля герметичности АКГ-1А это необходимый элемент любой газогорелочной установки. Предназначен для контроля герметичности газовой арматуры.

Ключевые особенности АКГ-1А

• производит автоматический контроль герметичности участка газопровода с выдачей сигнала о его герметичности или наличия утечки с указанием дефектной арматуры;
• производит тест-контроль самого блока и исправность электрических цепей датчика или реле давления;
• обеспечивает питание датчика давления напряжением постоянного тока 24В;
• обеспечивает индикацию режимов работы и причин отказа системы;
• обеспечивает передачу информации на ПК по стандарту RS-485 (протокол Modbus RTUI)

Варианты исполнения:

Вариант 00 – выбор датчика давления или реле производится из стандартного набора – предельные значения выходного сигнала датчика 4 мА и 20 мА, верхний предел измерения в 1,5 –2 раза выше давления перед клапаном ПЗК-1.

Вариант 01 - датчик давления включен в комплект поставки, пределы измерений «zz» выбирать из типоразмеров: - ДДМ-2,5ДИ-МИ для диапазонов 2,5; 1,6; 1,0 кПа; - ДДМ-10ДИ-МИ для диапазонов 10; 6,0; 4,0 кПа; - ДДМ-40ДИ-МИ для диапазонов 40; 25; 16 кПа; - ДДМ-160ДИ-МИ для диапазонов 160; 100; 60 кПа; - ДДМ-600ДИ-МИ для диапазонов 600; 400; 250 кПа;

Вариант 02 - реле давления РД-016, версия с НЗ-контактами, включен в комплект поставки, пределы измерений «xx» выбирать из типоразмеров: - РД-016 -2,5ДИ для диапазона 2,5 кПа; - РД-016 -10ДИ для диапазона 10 кПа; - РД-016 -40ДИ для диапазона 40 кПа; - РД-016 -160ДИ для диапазона 160 кПа; - РД-016 -600ДИ для диапазона 600 кПа;

Вариант 03 - в комплект поставки включены два реле давления типа ДРДМ-хх, при выборе пары «min» и «max» руководствуйтесь табл.2. в руководстве (файл PDF ниже);

Вариант 04 - в комплект поставки включено одно реле давления типа ДРДМ-хх, которое настраивается на середину давления перед клапаном ПЗК-1 и используется вход АКГ-1А «Контакт реле минимального давления» (контакт ХТ1:7) и «Общий».
