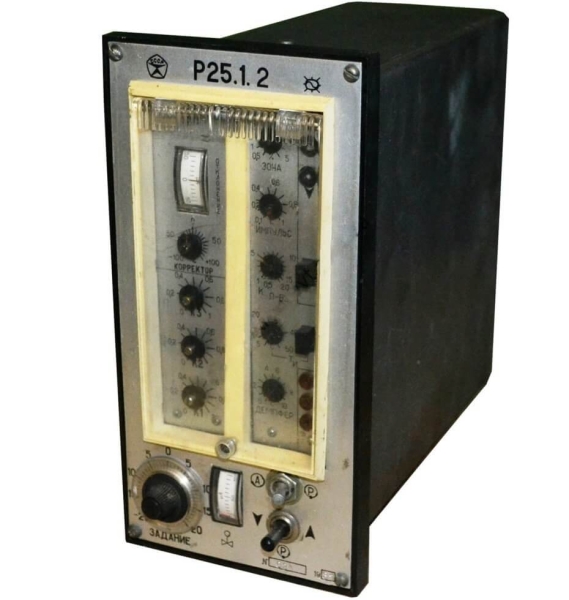

Прибор регулирующий Р25.1.2

Пpибopы peгулиpyющие P25.1.2 предназначены для применения в системах автоматического регулирования и управления технологическим процессами. За неприхотливость в работе пользуются популярностью у специалистов.

Р25 предназначен для применения в схемах автоматического регулирования и управления теплотехническими процессами в котельных установках малой и средней мощности и других теплотехнических объектах.
Выходные бесконтактные ключи устройства коммутируют переменный (частотой 50Гц) и пульсирующий постоянный ток с амплитудным значением до 2А при действующем значении тока от 0,1 до 2,0А и действующем значении напряжения внешнего источника питания выходных цепей не более 250В.
Это позволяет управлять исполнительными механизмами (МЭО-100, МЭО-250) без промежуточных устройств (пускатели магнитные, реле, усилители, пускатели бесконтактные ПБР).
Прибор имеет дополнительные входы для подключения унифицированных электрических сигналов от 0 до 5мА, от 0 до 20мА, от 0 до 10В постоянного тока, предназначенные для ввода корректирующих воздействий.

Суммирование сигналов, поступающих от измерительных преобразователей с естественными электрическими выходными сигналами.
Введение информации о заданном значении величины.
Формирование и усиление сигнала рассогласования.
Формирование на выходе электрических импульсов постоянного или переменного тока для управления исполнительным механизмом с постоянной скоростью перемещения.
Формирование совместно с исполнительным механизмом постоянной скорости пропорционально-интегрального закона регулирования.
Формирование совместно с дифференциатором и исполнительным механизмом постоянной скорости пропорционально-интегрально-дифференциального закона регулирования.
Ручное управление исполнительным механизмом.
Преобразование сигнала от дифференциально-трансформаторного измерительного механизма в сигнал постоянного тока.

Технические параметры прибора:
Питание приборов осуществляется от однофазной сети
переменного тока напряжением 220В, с частотой 50±1 Гц.

Мощность, потребляемая от сети, не более 22 В А.2.3. Входное сопротивление:а) для сигнала 0-5 мА - не более 100 Ом;б) для сигнала 0-20 мА - не более 25 Ом;в) для сигнала 0-10 В - не более 15 кОм.

Выходные сигналы:
а)импульсы напряжения постоянного пульсирующего тока среднего значения напряжения 24 В;
б) изменение состояния бесконтактных ключей, допускающих коммутацию пульсирующего постоянного или переменного тока.

Выходные бесконтактные ключи приборов коммутируют переменный ток частотой 50 Гц и пульсирующий постоянный ток с амплитудным значением до 1 А при действующем значении тока от ОД до 0,5 А и действующем значении напряжения внешнего источника питания выходных цепей не более 250 В.

Вид и сопротивление нагрузки для выходного сигнала 24 В, подключаемой к внутреннему источнику - активно-индуктивная при активном сопротивлении не менее 100 Ом.

Перемещение указателя положения исполнительного механизма при изменении сигнала измерительного преобразователя положения на 1В, не менее 100% шкалы индикатора.

Диапазон изменения зоны нечувствительности А в процентах от номинального диапазона изменения входного сигнала для приборов модификаций 1,2 и от 0,4 номинального диапазона изменения входного сигнала для приборов модификации 3 составляет от 0,5+0,3 до 5±2.

Масса прибора не более 5 кг.

Габаритные размеры прибора 120x240x285 мм.

Приборы рассчитаны на эксплуатацию в закрытых взрывобезопасных помещениях при следующих условиях:
а) температура окружающего воздуха от 5 до 50°С;
б) верхнее значение относительной влажности воздуха - 80% при 25°С и более низких температурах, без конденсации влаги;
в) атмосферное давление от 630 до 800 мм рт.ст.
г) примеси агрессивных паров и газов в окружающем воздухе должны отсутствовать;
д) вибрация мест крепления и коммутации приборов не более 0,1 мм по амплитуде при частоте до 25 Гц;
е) напряженность внешнего магнитного поля частотой 50 Гц — не более 400 А/м;
ж) амплитуда напряжения продольной помехи (помехи, действующей между корпусом прибора и входной цепью) постоянного или
переменного тока частотой 50 Гц — не более 100 В;
з) напряжение поперечной помехи (помехи, действующей последовательно с входным сигналом) переменного тока частотой 50 Гц — не более 2 мВ для приборов Р25.2 и Р25.3.

Вид и номинальный диапазон изменения входных сигналов прибора Р25.1.2:

Сигнал переменного тока частотой 50 Гц от 0 до 0,5 В (изменение взаимоиндуктивности от 0 до 10 мГн ). Со встроенным индикатором положения рабочего органа исполнительного механизма.

Вид и количество подключаемых измерительных преобразователей прибора Р25.1.2:

От 1 до 3 дифференциально-тран-сформаторных измерительных преобразователей
