Трубка водоуказательная кварцевая (для указателей уровня жидкости).

Трубки кварцевые (для указателей уровня жидкости).

Трубы из прозрачного кварцевого стекла используются для замера уровня жидкости, для электронагревательных приборов, для различных приборов и аппаратов и предназначены для работы при температуре до 1250 oC.

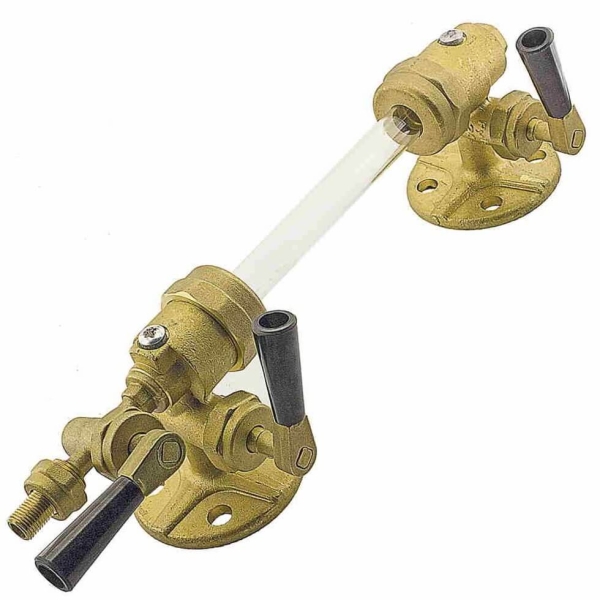

Трубки, предназначенные для установки в кранах запорных устройств указателей уровня жидкостей, должны иметь наружный диаметр 20 мм и выдерживать максимальное давление 30 кгс/см2. Концы трубок до установки обрезают и шлифуют.

Основные размеры трубок и цены приведены в таблице.

(δ - предельное отклонение наружного диаметра труб)

В отличие от обычного стекла кварц не удается резать, предварительно надрезав его,     например, алмазом и затем переламывая. Напротив, кварц хорошо обрабатывается карборундом (сверление, шлифование и полирование),     легко шлифуется и режется вращающимися карборундовыми (2500-5000 об/мин) либо алмазными дисками. При вращении диска не должно быть биений. Для охлаждения кварца при обработке применяется сильная струя воды.
Допуск прямолинейности для труб длиной до 1000 мм не должен превышать 0,4% от длины трубы, для труб длиной свыше 1000 мм - 0,6% от длины.
Торцы труб диаметром до 200 мм должны быть зашлифованы или ровно обрезаны. Не допускаются сколы более 3 мм.
Торцы труб диаметром более 200 мм должны быть ровно обрезаны. Не допускаются сколы более 5 мм.

     Массу труб (на 1 м длины) определяют по формуле:

     m = 0,00694 * S (Dn - S),
     где S - толщина стенки, мм,
     Dn - наружный диаметр, мм,
Относительная плотность кварцевого стекла принята равной 2,21.

Физические свойства кварцевого стекла

Кварцевое стекло обладает целым рядом уникальных свойств, недостижимых для других материалов.
Его коэффициент термического расширения исключительно мал.
Точка трансформации и температура размягчения кварца весьма высоки.
С другой стороны, низкий коэффициент термического расширения кварца обусловливает его необычно высокую термостойкость.
Электрическое сопротивление кварца значительно выше, чем лучших силикатных стекол. Это делает кварц отличным материалом для изготовления работающих при нагревании изоляционных элементов.

1 мкм=0,001мм=1000 нм=10000 Å

Прозрачность кварца в ультрафиолетовой части спектра выше, чем у всех других электровакуумных материалов.
Прозрачное кварцевое стекло высокого качества пропускает излучение даже при длине волны 1800 Å.
Кварцевое стекло обладает высокой химической стойкостью. На кварц в отличие от обычного силикатного стекла не действует кипящая (нейтральная) вода. На чистое кварцевое стекло не действует также соляная и серная кислоты. Плавиковая и фосфорная кислоты, а также щелочи и основные соли взаимодействуют с кварцем, особенно при нагревании.
В инфракрасной части спектра прозрачность кварца так же высока, как и в ультрафиолетовой. Для излучений с длиной волны менее 3,6 мкм (36000Å) кварц почти совершенно прозрачен. При больших длинах волн прозрачность уменьшается, а при 5 мкм (50000Å) она уже очень мала. Полосы поглощения лежат при 3,3 и 4,3 мкм (33000 и 43000Å).

Качественное сравнение свойств кварца и технических стекол
