ПРЕДНАЗНАЧЕН для управления горелочными устройствами, обеспечивает одновременное регулирование и поддержание следующих параметров:
· разрежения в топке;
· температуры для водогрейного котла или давление пара для парового котла;
· соотношение газ/воздух перед горелкой;
· регулятор также может быть использован для управления горелками тепловентиляторов и технологических установок.
Регулятор работает совместно с аналоговыми датчиками, имеющие стандартные токовые выходы.
ПРЕИМУЩЕСТВА
· Конструктивно объединяет в себе несколько регуляторов

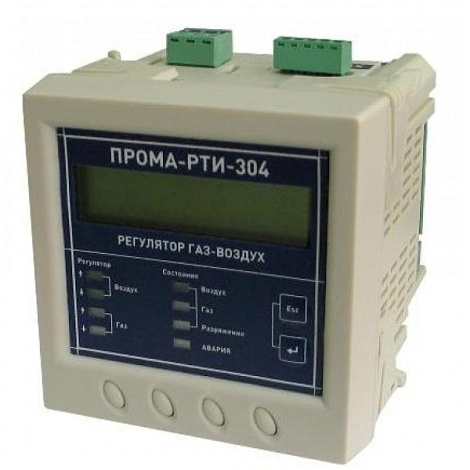

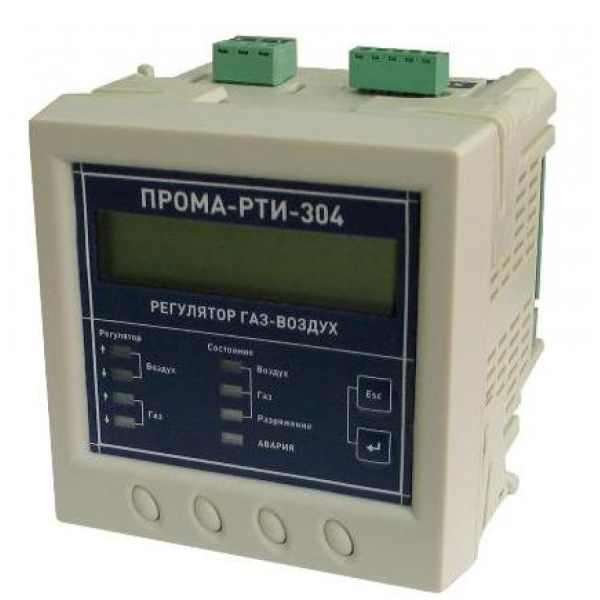

· Возможность подключения частотных приводов или исполнительных механизмов для поддержания параметров. Регулятор газ-воздух-разрежение ПРОМА-РТИ-304
ПРИБОР ВЫПОЛНЯЕТ СЛЕДУЮЩИЕ ФУНКЦИИ
· поддерживает заданное разрежение в топке, управляя частотным приводом дымососа;
· поддерживает заданную температуру (для водогрейного котла) или давление пара (для парового котла) управляя заслонкой газа;
· обеспечивает давление воздуха перед горелкой управляя либо заслонкой воздуха, либо частотным приводом дутьевого вентилятора;
· обеспечивает питание аналоговых датчиков давления напряжением постоянного тока 24В;
· обеспечивает управление заслонками;
· обеспечивает питание датчиков положения заслонок;
· обеспечивает настройку прибора при помощи меню, которое выводится на жидкокристаллический дисплей;
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| НСХ подключаемых термопреобразователей | Pt100, Pt500, Pt1000, 50М, 100М |
| Точность измерения по аналоговым входам, % | ±0,5 |
| Количество аналоговых входов, шт. | 4 |
| Тип аналогового входа-ток, мА | 4-20 |
| Выходы для питания аналоговых датчиков напряжением, В. | 24 |
| Допустимый ток нагрузки для питания датчиков, мА | 180 |
| Количество подключаемых термопреобразователей сопротивления, шт. | 2 |
| Точность контроля температуры, % | 0,5 |
| Количество дискретных входов, шт. | 4 |
| Коммутируемое напряжение дискретных входов, В. | 24 |
| Входное сопротивление дискретных входов, кОм | 5 |
| Количество подключаемых входов для измерения положения, шт. | 2 |
| Сопротивление датчиков положения, Ом | 0–3000 |
| Количество выходов управления, шт. | 5 |
| Количество токовых выходов, шт. | 2 |
| Тип токового выхода, мА | 4-20 |
| Интерфейс и протокол связи | MODBUS RTU / RS485 |
| Температура окружающего воздуха, ℃ | от -20 до +50 |
| Габаритные размеры, мм. | 96x96x100 |
| Масса не более, кг. | 1 |
