Предназначен для работы с водогрейными и паропроизводительными установками всех типов. Контроль по 12 параметрам.

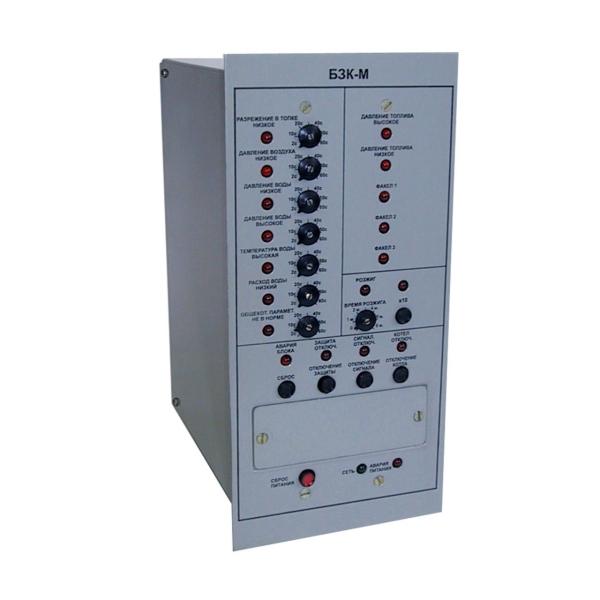

Блок защиты и контроля микропроцессорный БЗК-М
Назначение:
Предназначен для работы с водогрейными и паропроизводительными установками всех типов.
Блок осуществляет проверку собственной работоспособности в режиме автотестирования.
Рекомендуется применять вместо всех существующих релейных систем автоматики безопасности и устройств контроля факела горелок технических устиановок, по сравнению с которыми БЗК-М имеет более высокую надежность, меньшую стоимость, незначительное энергопотребление и небольшие габариты.
Блок предназначен для индикации состояния установки по двенадцати параметрам, выдачи звукового сигнала и отключения подачи топлива в случае аварии по какому-либо параметру.
Технические характеристики
Функции
Индикация состояния по двенадцати параметрам:
|
Для паропроизводительных: |
Для водогрейных: |
|
Высокое давление топлива |
Высокое давление топлива |
|
Низкое давление топлива |
Низкое давление топлива |
|
Нет факела 1 |
Нет факела 1 |
|
Нет факела 2 |
Нет факела 2 |
|
Нет факела 3 |
Нет факела 3 |
|
Разрежение низкое |
Разрежение низкое |
|
Давление воздуха низкое |
Давление воздуха низкое |
|
Уровень воды низкий |
Давление воды низкое |
|
Уровень воды высокий |
Давление воды высокое |
|
Давление пара высокое |
Температура воды высокая |
|
Общие параметры не в норме |
Расход воды низкий |
|
Резерв |
Общие параметры не в норме |
|
*** По заявке заказчика возможно нанесение на лицевую панель других наименований контролируемых параметров. |
|
Индикация выключения установки |
|
Индикация отключения защиты |
|
Индикацию режима розжига |
|
Отключение установки в случае возникновения аварии по одному из двенадцати контролируемых параметров |
|
Блокировка незадействованных каналов контроля пламени |
|
Управление аварийной сигнализацией |
|
Запоминание первопричины срабатывания |
|
Блок позволяет устанавливать время отключения в пределах от 2 до 60 с по девяти параметрам |
|
Блок позволяет устанавливать время режима розжига от 0 до 60 мин |
|
Блок осуществляет питание датчиков наличия пламени |
Входные сигналы
Состояние контактов реле контролирующих устройств девяти каналов (кроме каналов контроля пламени). Блок позволяет подключать контролирующие устройства с нормально-замкнутыми и нормально-разомкнутыми контактами. Входными сигналами контроля пламени являются сигналы датчиков наличия пламени.
Выходные сигналы
|
Изменение состояния ключей, допускающих коммутацию пульсирующего постоянного или переменного тока с амплитудным значением не более 5 А и действующим значением напряжения, не более, В |
250 |
Прочее
|
Габаритные размеры (высота х шири-на х глубина), мм, не более |
115 х 240 х 200 |
|
Масса блока, кг, не более |
2,5 |
Описание
Блок осуществляет контроль факела горелок установки по трем каналам.
Блок может работать со следующими датчиками наличия пламени:
детектирующие датчики (контрольные электроды) типа КЭ;
фоточастотные преобразователи типа ФДЧ;
другие типы датчиков, формирующие выходной сигнал постоянного напряжения в диапазоне от минус 10 до минус 1,5 В.
Блок осуществляет блокировку сигналов «Высокое давление топлива», «Низкое давление топлива», «Нет факела 1», «Нет факела 2», «Нет факела 3» при работе в режиме розжига.
Подробнее в СПЕЦИФИКАЦИИ
Use the free online HTML tidy to compose similar articles in your web browser.
| Дополнительные характеристики | |
|---|---|
| Вариант исполнения: | для воды |
