Терморегулятор ОВЕН ТРМ12 предназначен для автоматического регулирования температуры в системах отопления и ГВС. Применяется в составе шкафа управления индивидуального теплового пункта (ИТП и ЦТП) и систем управления котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику.
ОВЕН ТРМ12 является популярным решением для задач сегмента ЖКХ: систем газового и парового отопления, управления температурой контура ГВС, регулирования отопления по наружной температуре, управления газовыми горелками, управления шиберными задвижками в дымоходах; а также для задач пищевой промышленности: в теплообменниках пастеризаторов, системах регулировки температуры и влажности при производстве колбас и мясных изделий, варочных и сушильных шкафах.
Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.
|
Параметр |
Значение |
|||
|
Напряжение питания переменного тока |
~90…264 В (номинальное 230В) |
|||
|
Частота напряжения питания |
50, 60 Гц |
|||
|
Потребляемая мощность |
не более 10 ВА |
|||
|
Напряжение встроенного источника питания нормирующих преобразователей |
24 ± 2,4 В (только для исполнения без RS-485) |
|||
|
Максимально допустимый ток источника питания |
50 мА |
|||
|
Универсальные входы |
||||
|
Количество универсальных входов |
2 |
|||
|
Функции входа 1 |
Измерительный |
|||
|
Функции входа 2 |
Измерительный (в том числе датчик положения) |
|||
|
Дополнительный (дистанционный пуск и останов регулирования) |
||||
|
Типы входных датчиков и сигналов |
см. таблицу «Характеристики измерительных датчиков» |
|||
|
Время опроса входа: |
Не более 1 секунды |
|||
|
Предел основной приведенной погрешности измерения: |
||||
|
- для термоэлектрических преобразователей с включенной компенсацией холодного спая |
±0,5 % |
|||
|
- для остальных видов датчиков |
±0,25 % |
|||
|
Выходные устройства |
||||
|
Количество выходных устройств |
2 |
|||
|
Типы выходных устройств |
Р, К, С, Т, И, У |
|||
|

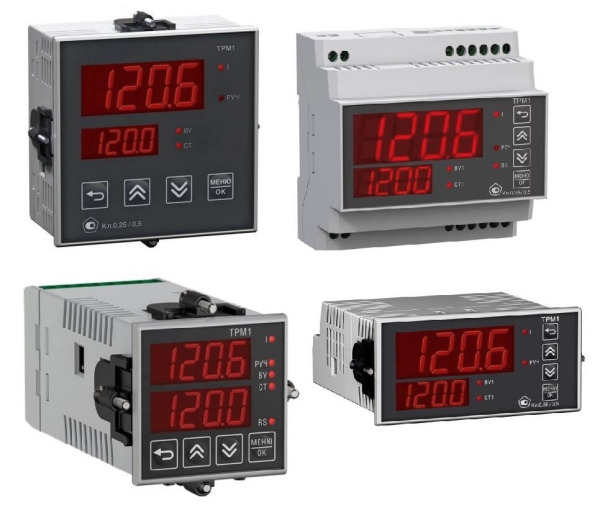

Корпус |
||||
|
Щитовой Щ1 |
96×96×53 мм, IP54* |
|||
|
Щитовой Щ2 |
96×48×100 мм, IP54* |
|||
|
Щитовой Щ5 |
48×48×103 мм, IP54* |
|||
|
Настенный Н |
110×129×69 мм, IP66** |
|||
|
DIN-реечный |
90×88×59 мм, IP20 |
|||
* со стороны передней панели
** подтверждено испытаниями в независимой аккредитованной лаборатории.
|
Условия эксплуатации |
||||
|
Температура окружающего воздуха |
–40...+50 °С |
|||
|
Атмосферное давление |
84...106,7 кПа |
|||
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) |
Не более 85 % |
|||
|
Характеристики измерительных датчиков |
||||
|
Обозначение |
Тип датчика |
Диапазон измерений |
Разрешающая способность |
|
|
Термопреобразователи сопротивления |
||||
|
C 50 |
ТСМ (Cu50) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
|
50 C |
ТСМ (50М) W100=1.428 |
–180…+200 °С |
0,1 °С |
|
|
P 50 |
ТСП (Pt50) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
|
50 P |
ТСП (50П) W100=1.391 |
–200…+850 °С |
0,1 °С |
|
|
C100 |
ТСМ (Cu100) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
|
100C |
ТСМ (100М) W100=1.428 |
–180…+200 °С |
0,1 °С |
|
|
P100 |
ТСП (Pt100) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
|
100P |
ТСП (100П) W100=1.391 |
–200…+850 °С |
0,1 °С |
|
|
100n |
ТСН (100Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
|
C500 |
ТСМ (Cu500) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
|
500C |
ТСМ (500М) W100=1.428 |
–180…+200 °С |
0,1 °С |
|
|
P500 |
ТСП (Pt500) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
|
500P |
ТСП (500П) W100=1.391 |
–200…+850 °С |
0,1 °С |
|
|
500n |
ТСН (500Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
|
C 1.0 |
ТСМ (Cu1000) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
|
1.0 C |
ТСМ (1000М) W100=1.428 |
–180…+200 °С |
0,1 °С |
|
|
P 1.0 |
ТСП (Pt1000) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
|
1.0 P |
ТСП (1000П) W100=1.391" |
–200…+850 °С |
0,1 °С |
|
|
1.0 n |
ТСН (1000Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
|
C 53 |
ТСМ (53М) W100=1.426 (гр. 23) |
–50…+200 °С |
0,1 °С |
|
|
Термоэлектрические преобразователи |
||||
|
tC. L |
термопара ТХК (L) |
–200…+800 °С |
0,1 °С |
|
|
tC. J |
термопара ТЖК (J) |
0…+900 °С |
0,1 °С |
|
|
tC. n |
термопара ТНН (N) |
–200…+1300 °С |
0,2 °С |
|
|
tC.HA |
термопара ТХА (K) |
–200…+1300 °С |
0,2 °С |
|
|
tC. S |
термопара ТПП (S) |
0…+1600 °C |
0,2 °С |
|
|
tC. r |
термопара ТПП (R) |
0…+1600 °C |
0,2 °С |
|
|
tC. b |
термопара ТПР (В) |
+600…+1800 °C |
0,2 °С |
|
|
tC.A1 |
термопара ТВР (А-1) |
+1000…+2500 °С |
0,4 °С |
|
|
tC.A2 |
термопара ТВР (А-2) |
+1000…+1800 °C |
0,2 °С |
|
|
tC.A3 |
термопара ТВР (А-3) |
+1000…+1800 °C |
0,2 °С |
|
|
tC. t |
термопара ТМК (Т) |
–200…+400 °С |
0,1 °С |
|
|
tC.dL |
Typ.L (DIN 43710)* |
0…+900 °С |
0,1 °С |
|
|
tC. E |
ТХКн (Е) |
-200...+900 °С |
0,1 °С |
|
|
Пирометры |
||||
|
Plr.1 |
Пирометр РК-15 |
+400… +1500 °С |
0,1 °С |
|
|
Plr.2 |
Пирометр РК-20 |
+600… +2000 °С |
0,1 °С |
|
|
Plr.3 |
Пирометр РС-20 |
+900… +2000 °С |
0,1 °С |
|
|
Plr.4 |
Пирометр РС-25 |
+1200… +2500 °С |
0,1 °С |
|
|
Унифицированные сигналы |
||||
|
i 0.5 |
ток 0…5 мА |
0…100 % |
0,01 мА |
|
|
i 0.20 |
ток 0…20 мA |
0…100 % |
0,01 мА |
|
|
i 4.20 |
ток 4…20 мА |
0…100 % |
0,01 мА |
|
|
U -5.5 |
напряжение –50…+50 мВ |
0…100 % |
0,01 мВ |
|
|
U 0.1 |
напряжение 0…1 В |
0…100 % |
0,1 мВ |
|
|
Характеристики выходных устройств |
||||
|
Обозначение |
Тип выходного устройства (ВУ) |
Электрические характеристики |
||
|
Р |
электромагнитное реле |
Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В |
||
|
К |
транзисторная оптопара n-p-n типа |
Постоянный ток не более 400 мА при постоянном напряжении не более 60 В |
||
|
С |
симисторная оптопара |
Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В |
||
|
И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки |
||
|
У |
цифроаналоговый преобразователь «параметр–напряжение 0…10 В» |
Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В |
||
|
Т |
выход для управления твердотельным реле |
Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В |
||
Терморегулятор ОВЕН ТРМ12 имеет два универсальных входа для подключения датчиков следующих типов:
К дополнительному входу (вход 2) ТРМ12 можно подключить внешнюю кнопку для дистанционного пуска/остановки регулирования.
Ко входу 2 ТРМ12 можно подключить датчики положения задвижки следующих типов:
ОВЕН ТРМ12 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»), а для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
Прибор ОВЕН ТРМ12 осуществляет ПИД-регулирование измеренной или вычисленной величины, управляя:
Управление может осуществляться в автоматическом, ручном и дистанционном режимах.
Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).
Терморегулятор ОВЕН ТРМ12 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал по различным условиям относительно текущего значения измеренной величины. Эти условия аварийной сигнализации задаются пользователем при настройке.
При работе с аналоговой задвижкой аварийный сигнал можно подать на второй (свободный) выход прибора, к которому подключается какое-либо сигнальное устройство (лампа, звонок и т.п.).
Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.
