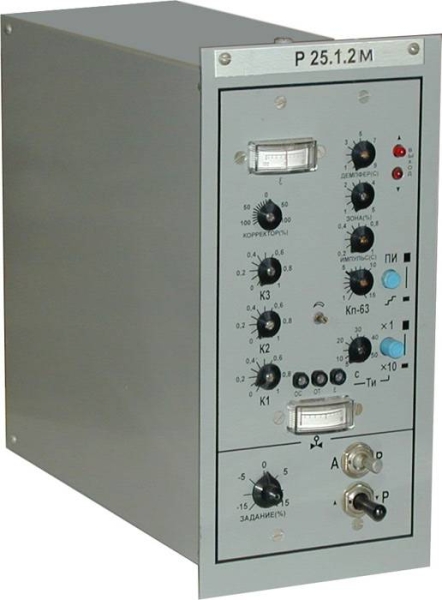

Пpибop peгулиpyющий Р25.1.2м (зaмeнa P25.1.2)

Для автоматического регулирования и управления теплотехническими процессами в котельных установках малой и средней мощности. Официальный дилер.

Внимание! Приобретая прибор Р25.1.2м у дилера завода, вы получаете заводскую стоимость, оригинальный прибор, гарантию и послегарантийное обслуживание.

Прибор регулирующий Р25.1.2м выполняют следующие функции:
• Суммирование сигналов, поступающих от измерительных преобразователей с естественными электрическими выходными сигналами.
• Введение информации о заданном значении величины.
• Формирование и усиление сигнала рассогласования.
• Формирование на выходе электрических импульсов постоянного или переменного тока для управления исполнительным механизмом с постоянной скоростью перемещения.
• Формирование совместно с исполнительным механизмом постоянной скорости пропорционально-интегрального закона регулирования.
• Формирование совместно с дифференциатором и исполнительным механизмом постоянной скорости пропорционально-интегрально-дифференциального закона регулирования.
• Ручное управление исполнительным механизмом.
• Преобразование сигнала от дифференциально-трансформаторного измерительного механизма в сигнал постоянного тока.
Технические параметры прибора Р25.1.2М:
Питание приборов осуществляется от однофазной сети переменного тока напряжением 220В, с частотой 50±1 Гц.
Мощность, потребляемая от сети, не более 22 В А.2.3. Входное сопротивление: а) для сигнала 0-5 мА — не более 100 Ом; б) для сигнала 0-20 мА — не более 25 Ом; в) для сигнала 0-10 В — не более 15 кОм.
Выходные сигналы:
а) импульсы напряжения постоянного пульсирующего тока среднего значения напряжения 24 В;
б) изменение состояния бесконтактных ключей, допускающих коммутацию пульсирующего постоянного или переменного тока.
Выходные бесконтактные ключи приборов коммутируют переменный ток частотой 50 Гц и пульсирующий постоянный ток с амплитудным значением до 1 А при действующем значении тока от ОД до 0,5 А и действующем значении напряжения внешнего источника питания выходных цепей не более 250 В.
Вид и сопротивление нагрузки для выходного сигнала 24 В, подключаемой к внутреннему источнику — активно-индуктивная при активном сопротивлении не менее 100 Ом.
Перемещение указателя положения исполнительного механизма при изменении сигнала измерительного преобразователя положения на 1В, не менее 100% шкалы индикатора

Выходные бесконтактные ключи устройства коммутируют переменный (частотой 50Гц) и пульсирующий постоянный ток с амплитудным значением до 2А при действующем значении тока от 0,1 до 2,0А и действующем значении напряжения внешнего источника питания выходных цепей не более 250В.

Это позволяет управлять исполнительными механизмами (МЭО-100, МЭО-250) без промежуточных устройств (пускатели магнитные, реле, усилители, пускатели бесконтактные ПБР).

Прибор имеет дополнительные входы для подключения унифицированных электрических сигналов от 0 до 5мА, от 0 до 20мА, от 0 до 10В постоянного тока, предназначенные для ввода корректирующих воздействий.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выходные сигналы:

• импульсы напряжения пульсирующего постоянного тока
  среднего значения, В
  24

• импульсы напряжения постоянного тока, В
  ±10

• изменение состояния бесконтактных ключей, допускающих коммутацию пульсирующего постоянного или переменного тока при действующем значении до 2А и действующем значении напряжения внешнего источника питания выходных цепей, В, до
  250

Вид и номинальный диапазон изменения сигналов
Сигнал переменного тока (частотой 50Гц) от 0 до 0,5В, изменение взаимной индуктивности от 0 до 10 мГн

Вид и количество подключаемых измерительных преобразователей
От 1 до 3 дифференциально–трансформаторных измерительных преобразователей.

Габаритные размеры блока, мм, не более
(Ш120хВ240хГ285)

Масса блока, кг, не более
4,4
