RYB01M БЛОК УПРАВЛЕНИЯ ДЛЯ МОДУЛЕЙ ВХОДОВ С ПРОТОКОЛОМ СВЯЗИ MODBUS.
Контроллер RYB01M (ModBUS) - центральное ядро системы для модулей входа ACIM01, которые работают через открытый протокол обмена данными ModBUS (RS485). К RYB01M возможно подключить до 32-х модулей и максимальной длиной шины 1000 метров. Предусмотрен монтаж на DIN-рейку. У RYB01M 5 выходных реле.
ОБЩИЕ ХАРАКТЕРИСТИКИ
• Питание: 230Vac / 12Vdc;
• Устройство MASTER с последовательной связью RS485 по протоколу MODBUS®;
• Возможность подключения до 32 модулей входа (устройства SLAVE - ACIM01);
• Широкая свобода настройки параметров;
• Хранение последних аварийных состояний;
• Оборудован 5 реле с сухими контактами (4 реле сигнализации + вспомогательное реле);
• ЖК-дисплей с подсветкой 2×16 символов;
• Установка на DIN-рейку 9 модулей.
Технические характеристики блока
|
Параметры
|
Значения
|
|
Напряжение питания:
|
230Vac ±10%
|
|
Напряжение питания:
|
<10 VA
|
|
Мощность контактов реле:
|
5x8(2)A@250В
|
|
Максимальная длина шины RS485:
|
1000 м
|
|
Степень защиты:
|
IP 20
|
|
Раб. температура:
|
+5 С..+55 С
|
|
Температура хранения:
|
+5 С..+55 С
|
|
Раб. давление:
|
80..110 кПа
|
|
Предел влажности:
|
20%..90% (без конд.)
|
|
Материал корпуса:
|
пластик ABS V0
|
|
Габаритные размеры:
|
158 x 90 x 71 мм
|
|
Вес:
|
850 г.
|

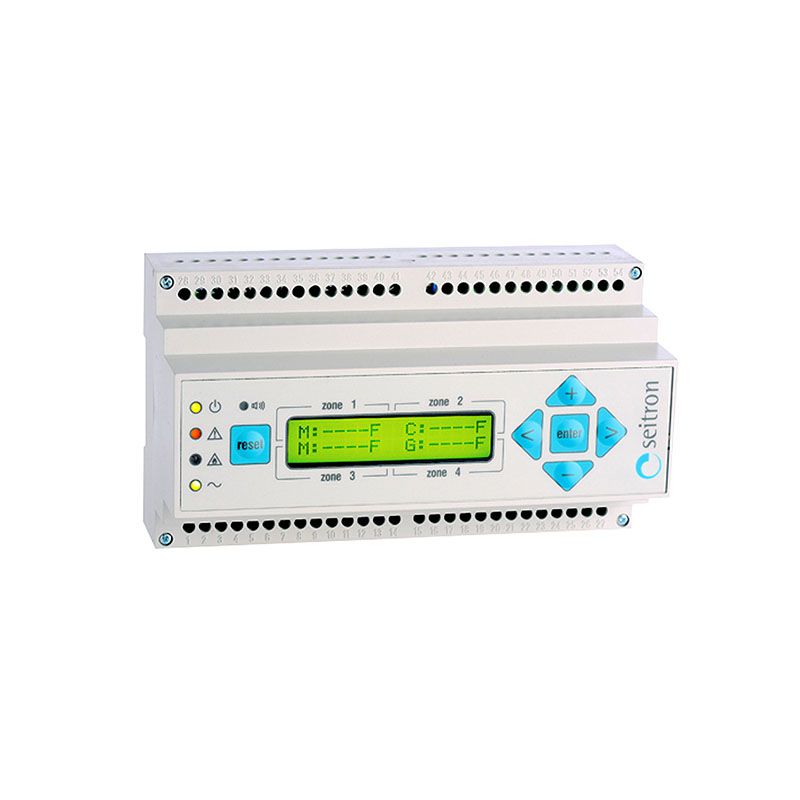

Контроллер RYB01M выполнен в пластмассовом корпусе для установки на DIN-рейку. На лицевой панели блока расположены органы управления и дисплей, отображающий информацию о работе системы (сигнали тревоги, предупреждения, ошибки). Связь между модулями входа и блоком управления осуществляется по протоколу ModBus (RS485) экранированной витой парой.
Область применения - невзрывоопасные зоны производственных зданий и сооружений с применением газоиспользующего оборудования и без (например, большие объекты с газолучистым отоплением, парковки). Питание контроллера и модулей входа осуществляется от сети напряжением 230В/50Гц. В блоке контроля имеется 4 выходных реле на 4 пары каналов модуля входа и одно вспомогательное реле.
