8-ми канальный модуль входов для ModBUS системы диспетчеризации ACIM01

В наличии
10512
  • Описание
  • Характеристики
  • Оплата и доставка

Описание интерфейсного модуля ACIM01:

Модуль входов ACIM01 предназначен для подключения к нему до 8 сигнализаторов загазованности, оснащенными реле с беспотенциальными контактами или потенциальными контактами напряжением 6..18 В. Сигнал, поступивший от сигнализатора, передается далее по шине RS485 на контроллер RYB01M.

Типы сигнализаторов для подключения к системе:

  • серия RGI;
  •  серия Linea Bianca;
  • серия RGD;
  • серия SY (с сухими контактами).

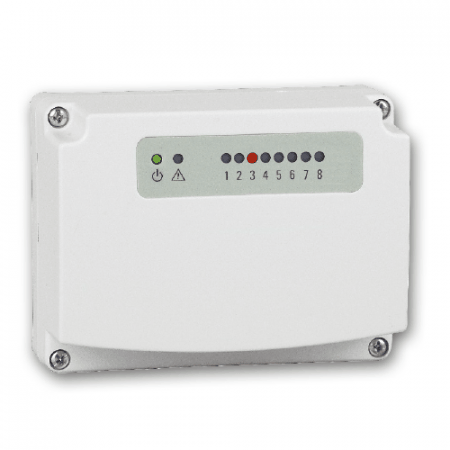

Модуль входов ACIM01 выполнен в пластмассовом корпусе для установки на стену или на DIN-рейку. На лицевой панели модуля расположены 10 индикаторов, отображающие информацию о работе 1) наличие питания; 2) состояние связи с контроллером; 3-8) состояние входов.
Устройство имеет 8 входов, с двумя терминалами каждый, к которым можно подключить:

  • Сигнал напряжения с амплитудой в диапазоне 6..18Vdc, которому должно соответствовать положение ВЫКЛ соответствующего ползунка DIP-переключателя.
  • Контакт без напряжения (с использованием внешнего источника питания или источника самого модуля входов), которому должно соответствовать положение ВКЛ соответствующего ползунка DIP-переключателя.

Связь между модулями входа и блоком управления осуществляется по протоколу ModBus (RS485) экранированной витой парой. Связь между модулем входа и сигнализатором осуществляется двухпроводной схеме с максимальной длиной кабеля - 30 метров (сечение кабеля рассчитывается в зависимости от потерь в проводнике).

Технические характеристики блока модуля ACIM01:

Параметры Значения
Напряжение питания блока: 230Vac ±10%
Потребляемый ток:
нормальная работа
при всех включенных входах

18 мА
138 мА
Последовательный порт: RS485
Вход: 6..18Vdc или сухие контакты
Степень защиты: IP30
Рабочая температура: 0°С..+40°С
Температура хранения: -10°С..+50°С
Раб. давление: 80..110 кПа
Предел влажности: 20% .. 80% (без конд.)
Материал корпуса: пластик ABS V0
Габаритные размеры: 130 x 100 x 60 мм
Вес: 360 г.

Производитель Seitron
Внесен в госреестр СИ Нет
Класс защиты IP30
Взрывозащита Нет
Выходные сигналы Реле
Страна производитель Италия
Гарантия (мес.) 24
