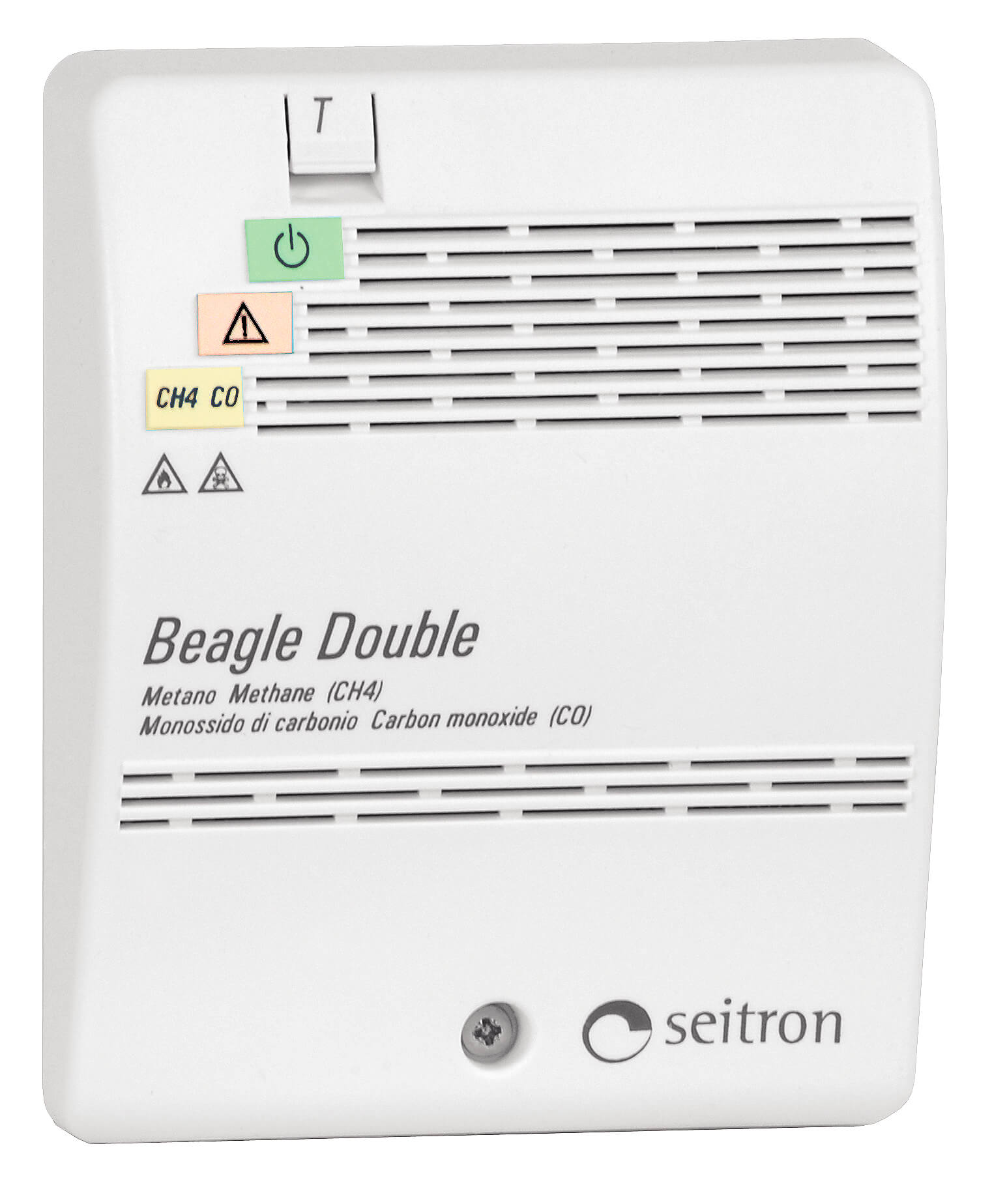

Сигнализатор загазованности на природный и угарный газы RGDCM0MP1 Beagle Double. Seitron (Италия).

Cигнализатор загазованности на природный газ метан СН4 и угарный газ СО. Макс. ток через выходные контакты реле 6(1)А250V~. Кнопка сброса и тестирования. Чувствительность датчика: 20% НКПР по природному газу и 100 мг/м3 по угарному газу СО. Возможность управления отсечным газовым клапаном или вентилятором. Световая индикация.

Принцип работы сигнализатора загазованности SEITRON RGDCM0MP1 Beagle Double

Сигнализатор загазованности RGDCM0MP1 служит для определения присутствия метана СН4 и угарного газа СО.

При первом включении прибора требуется около 60 секунд для готовности к работе. В течение этого периода на лицевой панели прибора включается зеленый светодиод и мигают желтый и белый светодиоды. При готовности прибора к работе на лицевой панели остается включенным только зеленый светодиод. Прибор снабжен кнопкой, имеющей двойную функцию: имитация тревоги и тест.

Нажимая кнопку «Т» в течение 1 секунды прибор входит в функцию тревоги: зеленый светодиод мигает, реле и звуковая сигнализация отключаются на 10 минут. По истечении 10 минут прибор возвращается автоматически в нормальное рабочее состояние, которое предусматривает в случае тревоги, включение реле и звуковой сигнализации.

Держа кнопку «Т» нажатой в течение 10 секунд прибор входит в функцию тестирования. При этом происходит проверка работы выходного реле, световая и звуковая сигнализация.

Сигнализатор снабжен функцией задержки для необходимой стабилизации чувствительного элемента после тревоги, когда на прибор подается напряжение или при повторной подаче напряжения (после его исчезновения).

После некоторого времени задержки около 60 секунд светится зеленый светодиод, обозначающий готовность прибора к работе.

В сигнализаторе предусмотрена также система автодиагностики чувствительного элемента. При включении желтого светодиода возможны две причины: поломка чувствительного элемента или плохой контакт чувствительного элемента.

При наличии концентрации метана, превышающего значения установленного порога срабатывания (20% НКПР) включается красный светодиод, и после задержки около 40 секунд включается звуковая сигнализация и срабатывает реле, к которому может быть подключено сигнализирующее устройство или исполнительное оборудование (газовый клапан-отсекатель).

По истечении 10 минут после снижения концентрации, контакты реле возвращается автоматически в нормальное рабочее состояние.

При наличии концентрации угарного газа, превышающей заданный порог срабатывания (100 мг/м3), включается голубой светодиод и после задержки около 40 секунд включается звуковая сигнализация и срабатывает реле.

Установка сигнализатора газа (газосингализатора) SEITRON RGDCM0MP1 Beagle Double

Для подсоединения электрических проводов, удалите пластмассовую накладку на передней панели детектора, удалите винт и снимите панель. Выполните электрическое подсоединение в соответствии с инструкцией.

Технические характеристики сигнализатора загазованности SEITRON RGDME5MP1 Beagle:

― напряжение питания 220 В
― срок службы чувствительного элемента – 5 лет
― выходное реле ― перекидной контакт 5А для управления клапаном-отсекателем газа
― звуковая сигнализация 85Дб
― световая сигнализация: зеленый светодиод – рабочее состояние, желтый – поломка, красный – тревога по природному газу, голубой светодиод ― тревога по угарному газу
― время задержки срабатывания реле 40сек
― рабочая температура 0…40°С
― гарантия на прибор ― 3 года
― степень защиты корпуса – IP42.

На данный прибор нет госповерки.

Подробнее в СПЕЦИФИКАЦИИ
