Высококачественные газосигнализаторы от итальянского производителя. Значения концентрации газа в зоне анализа измеряются каждые 15 секунд. Сигнал тревоги подается, если значение превышает контрольное значение более чем на 15 секунд. Изделие рассчитано на подключение дополнительного оборудования (возможно отключение газа). При обесточивании также отключается подача газа. Имеется надежная, самотестирующаяся термохимическая сигнализация. Изделия сконфигурированы для работы с метаном. Установка прибора стационарная. Изделие соответствует ГОСТу, имеет все необходимые разрешительные документы (включая регистрацию в национальном реестре средств измерений) и очень просто в эксплуатации.
Технические характеристики RGDMETMP1 Seitron
|
Основные
|
|
Производитель
|
Seitron, Италия
|
|
Детектируемый газ
|
Метан (СН4)
|
|
Тип, принцип действия
|
Промышленный (термохимический)
|
|
Порог срабатывания
|
10% НКПР (20% по запросу)
|
|
Температура хранения
|
-10°С...+50°С
|
|
Рабочая температура
|
0°С...+40°С
|
|
Степень защиты
|
IP42
|
|
Мощность контактов реле
|
6(2) А @ 250V~ SPDT
|
|
Размеры
|
148х84х40 (ДхВхШ)
|
|
Вес
|
0.3 кг
|

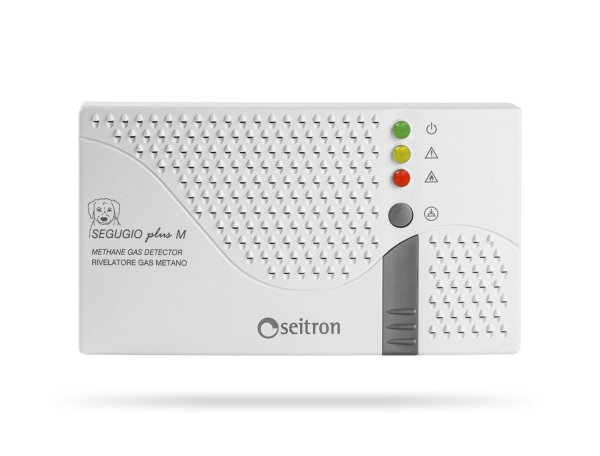

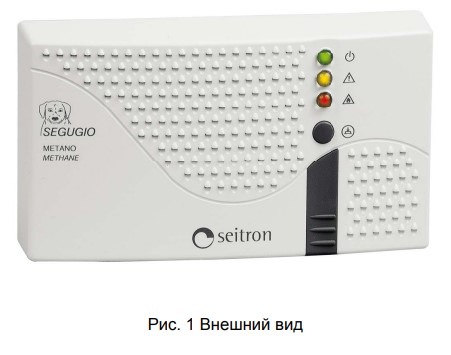

Сигнализатор RGDMETMP1 (Рис. 1) это электронный прибор, удовлетворяющий всем требованиям по безопасности во всех случаях, когда использование бытовых и промышленных установок влечет за собой риск образования утечек природного газа. Сигнализатор представляет собой стационарный, одноканальный автоматический прибор непрерывного действия с одним фиксированным порогом, со световой и звуковой сигнализацией.
Сигнализатор RGDMETMP1 предназначен для определения повышенной концентрации природного газа, выдачи сигнализации о превышении установленного порогового значения довзрывоопасной концентрации природного газа в воздухе, а также для выдачи сигнала на приточно-вытяжную вентиляцию или на электромагнитный газовый клапан для прекращения подачи газа посредством замыкания (размыкания) контактов реле.
Принцип действия сигнализатора – термокаталитический, основанный на измерении сопротивления нагретой платиновой спирали, величина которого пропорциональна тепловому эффекту реакции окисления (горения) природного газа, протекающего на каталитически активированной поверхности этой спирали. Способ забора пробы – диффузионный. Рабочее положение сигнализатора – вертикальное. Область применения сигнализатора – невзрывоопасные зоны жилых (кухни), коммунально-бытовых, административных и общественных зданий, а также невзрывоопасные зоны производственных зданий и сооружений с применением газоиспользующего оборудования (котельные различной мощности). Конструктивно сигнализатор выполнен одноблочным в пластмассовом корпусе с встроенным датчиком и предназначен для крепления на стену.
При срабатывании сигнализатор обеспечивает возможность осуществлять коммутацию внешних цепей контактами реле типа "сухой контакт" для автоматического включения (отключения) исполнительных устройств.
Принцип работы

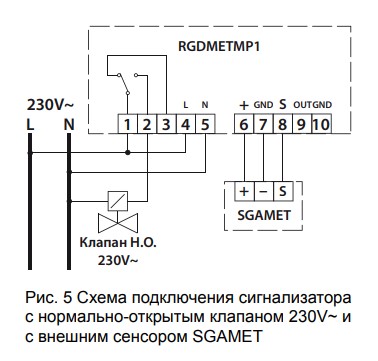

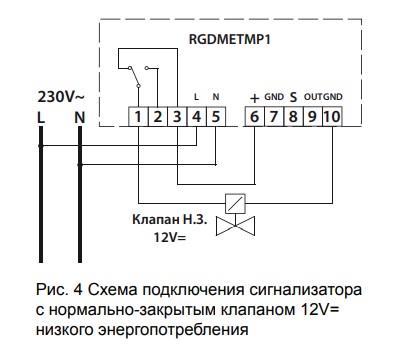

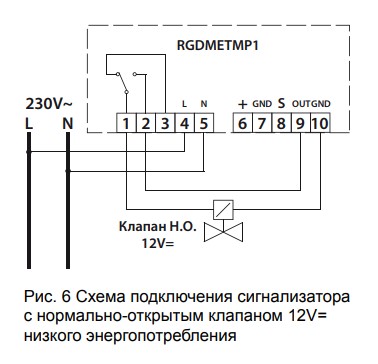

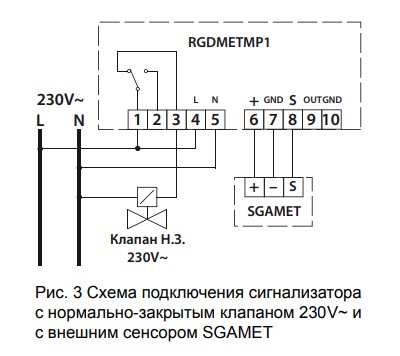

При обнаружении утечки газа и достижении уровня 10% от объема нижней границы взрывоопасной концентрации звучит звуковой сигнал, а на лицевой панели загорается красный индикатор. Если концентрация газа длится более 7 секунд переключаются контакты выходного реле, к которым может быть подключен газовый отсечной клапан. Схемы подключения указаны на Рис. 3 - 6. При снижении концентрации ниже порогового значения 10% НКПР индикатор перестает светиться, звукой сигнал затихает, а контакты реле возвращаются в исходное положение автоматически. К сигнализатору RGDMETMP1 может быть подключен один внешний сенсор типа SGAMET.
В случае обнаружения утечки газа в зоне установки внешнего сенсора на передней панели сигнализатора красный индикатор мигает. На лицевой панели сигнализатора расположены световые индикаторы, имеющие следующие обозначения:
- зеленый - питание, нормальная работа
- желтый - отказ чувствительного элемента
- красный - авария
На лицевой панели расположена также кнопка "test", нажатие и удержание которой в течение 2 сек запускает функцию тестирования чувствительного элемента и всего сигнализатора в целом.
Монтаж

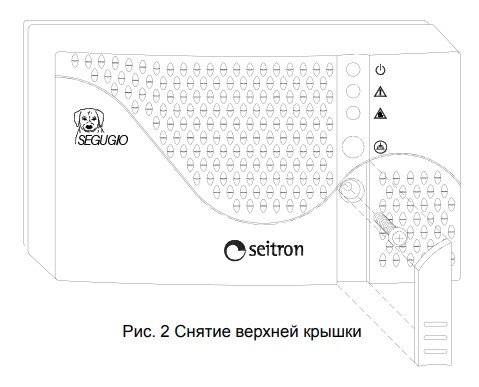

Сигнализатор RGDMETMP1 устанавливается на высоте 30-40 см от потолка, над местами возможных утечек газа, в местах возможных скоплений газа, в местах удобных для обслуживания. Для доступа к клеммной колодке снимите лицевую панель, как показано на Рис. 2. Избегайте установку сигнализатора в помещении с присутствием таких веществ как, растворители, клеи, лакокрасочная продукция, парфюмерная продукция, алкоголь.
Работоспособность прибора напрямую зависит от его местоположения.
Не рекомендуется устанавливать сигнализатор в замкнутом пространстве (в шкафу), рядом с дверью или окном, в местах с повышенной влажностью, в местах, где пыль и грязь могут блокировать работу чувствительного элемента, а также в местах, где температура может опускаться ниже -10°С или повышаться свыше +50°С.
Рекомендуется по мере необходимости протирать чувствительный элемент и корпус сигнализатора тканью, смоченной спиртосодержащим раствором, при этом прибор должен быть отключен от электроэнергии. Запрещается проверять работоспособность сигнализатора газом из зажигалок!
