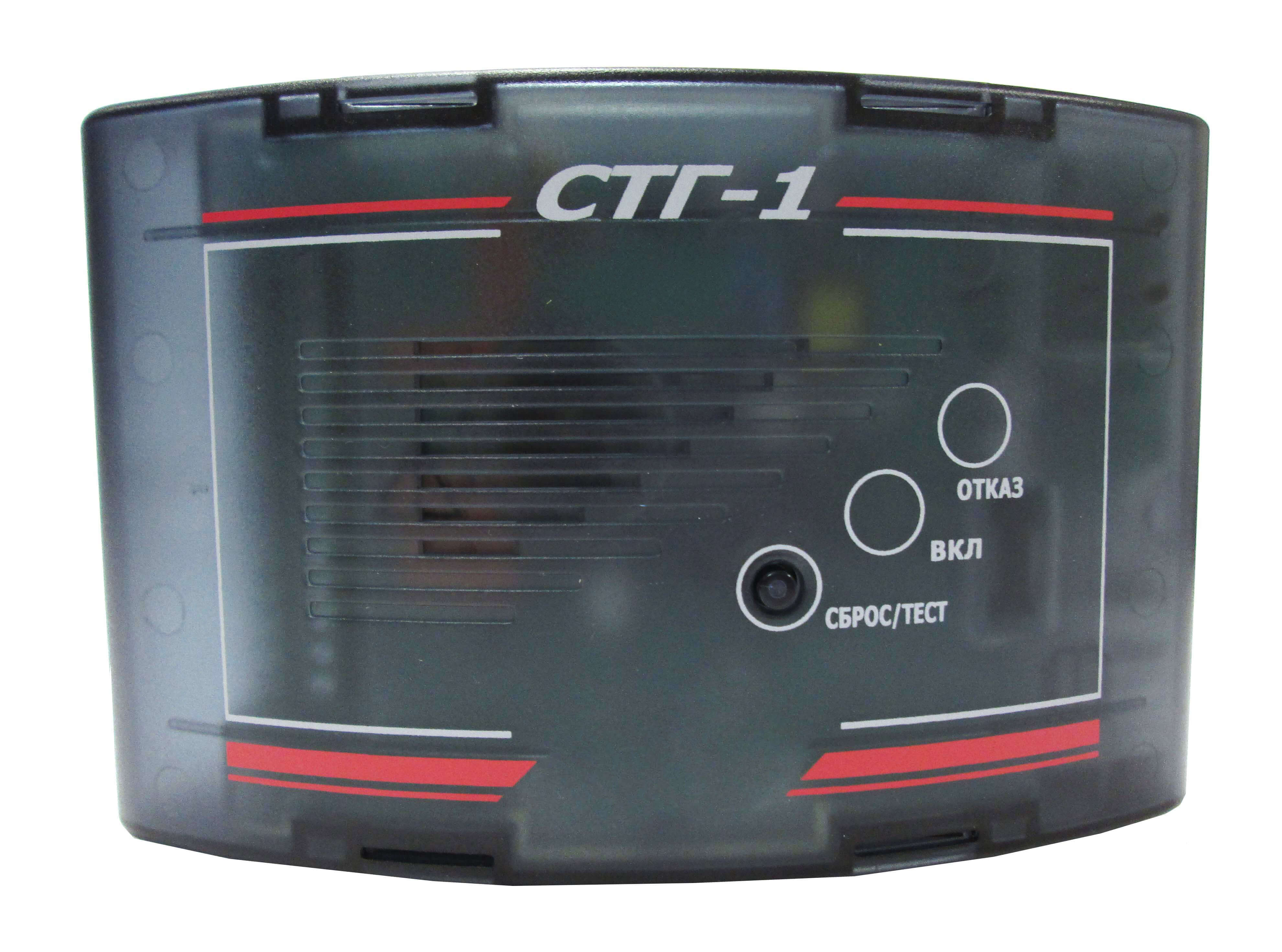

Сигнализатор загазованност СТГ-1-2 предназначен для выдачи сигнализации о превышении установленных значений объемной доли горючих газов и массовой концентрации оксида углерода в воздухе.
Область применения: установка в помещении котельных различной мощности, работающих на сжиженном и природном газах, а также в невзрывоопасных зонах других производственных, административных и жилых помещений.
Тип сигнализаторов - стационарный, автоматический, многоканальный непрерывного действия.
Режим работы сигнализаторов - непрерывный.
Принцип действия сигнализаторов:
- по каналу оксида углерода - электрохимический;
- по каналу горючих газов - термохимический.
Способ забора пробы - диффузионный.
Основные технические характеристики
|
Характеристики |
Значения |
Примечание |
|
Количество датчиков: по горючему газу (выносные)
По оксиду углерода (СО) (встроенный) |
1 2 1 |
СТГ1-1 СТГ1-2 постоянный |
|
Стандартная установка порогов: По горючему газу, % НКПР (по метану) По оксиду углерода (СО), мг/м3: 1-й порог 2-й порог |
10±5 или 20±5 20±5 100±25 |
устанавливается потребителем
|
|
Срабатывание “сухих” контактов реле при достижении пороговых концентраций: 1-й порог 2-й порог |
одна группа одна группа |
220 В; 2,5 А 220 В; 1 А |
|
Время срабатывания сигнализации, с, не более По горючему газу По оксиду углерода (СО) |
15 45 |
звуковая общая, световая раздельная |
|
Время прогрева, мин, не более |
60 |
|
|
Температура окружающей среды, °С |
-10 - +50 |
|
|
Длина кабеля связи между сигнализатором и датчиком по горючему газу, м |
до 200 |
сечение жилы 0,75 мм |
|
Габаритные размеры, мм, не более для блока датчика для блока питания и сигнализации |
70х130х40 240х200х70 |
масса, кг, не более 0,15 1,2 |
|
Питание, В |
от 130 до 253 |
50 Гц |
|
Срок службы прибора, лет, не менее для датчика СО для датчика СН4 |
10 3 5 |
|
- современный дизайн корпуса сигнализатора;
- уменьшено количество модификаций приборов с сохранением функциональных возможностей, выпускается две модификации СТГ-1-1 (один датчик горючих газов), СТГ-1-2 (два датчика горючих газов);
- расширен температурный диапазон от -10 до +50 ˚С;
- наличие внешнего входа «авария», что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации;
- возможность самостоятельной установки потребителем порога сигнализации – 10 или 20%НКПР; режимов работы после включения прибора - автоматический переход в рабочий режим «о» или включение аварийной сигнализации «в»;
- наличие кнопки «тест», позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
- увеличена нагрузочная способность «сухих» контактов реле до 5А, 220В;
- подключение выносного блока датчиков с помощью клеммных соединений;
- срок службы чувствительного элемента на горючие газы увеличен до 5 лет
| Основные | |
|---|---|
| Производитель | Аналитприбор |
| Страна производитель | Россия |
| Тип | Промышленный |
| Форм-фактор | Портативный |
| Назначение | Общетехнический |
| Определяемые газы | Однокомпонентные |
| Принцип действия | Термохимический |
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
