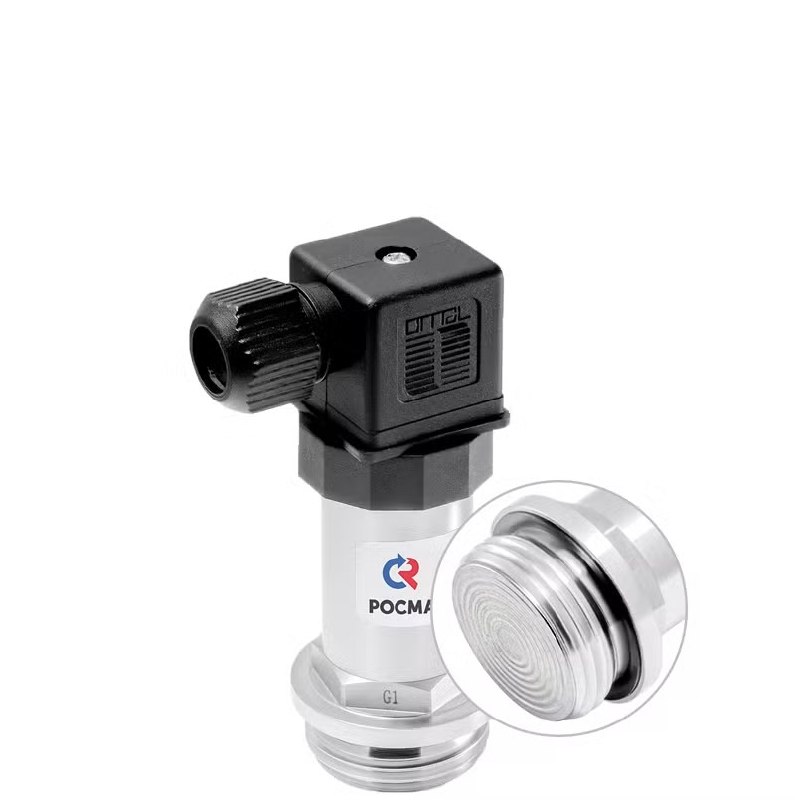

Датчики давления с открытой фронтальной мембраной серии РПД-ФМ (РПД-И-ФМ, РПД-В-ФМ, РПД-ИВ-ФМ)

Высокоточные датчики давления для непрерывного преобразования избыточного, вакуумметрического или комбинированного давления в унифицированный токовый сигнал 4…20 мА. Главная особенность – открытая (фланцевая) фронтальная мембрана, которая позволяет измерять давление вязких, загрязнённых, кристаллизующихся жидкостей, а также газов и паров, неагрессивных к нержавеющей стали. Идеальное решение для пищевой, фармацевтической и химической промышленности, где требуется точный контроль давления без застоя продукта и лёгкая очистка.

Ключевые особенности

• Открытая фронтальная мембрана – отсутствие застойных зон, мембрана изготовлена из нержавеющей стали 08Х17Н13М2, легко моется и стерилизуется.

• Три исполнения по измеряемому давлению:
  – РПД-И-ФМ – избыточное давление (0…0,025…40 МПа);
  – РПД-В-ФМ – вакуумметрическое (–0,1…0 МПа);
  – РПД-ИВ-ФМ – избыточное и вакуумметрическое (–0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа).

• Класс точности 0,5 – обеспечивает высокую достоверность измерений.

• Быстродействие – время отклика не более 5 мс.

• Герметичный корпус IP65 – из нержавеющей стали, защищён от пыли и водяных струй.

• Широкий диапазон питания – 12…36 В постоянного тока, потребление не более 1 Вт.

• Диапазон рабочих температур (среда и окружающий воздух) от –10 до +100 °C.

• Различные варианты присоединения: резьба G½, G1, M20×1,5 (другие – под заказ).

• Электрическое подключение – стандартный кабельный ввод или опционально разъём M12×1 (4‑pin).

• Межповерочный интервал 5 лет – экономия на обслуживании.

Технические характеристики

Диапазоны измерений (МПа):

• РПД-И-ФМ (G½ / M20×1,5): 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40
  (для резьбы G1: до 10 МПа включительно)

• РПД-В-ФМ (G½ / M20×1,5): –0,1…0

• РПД-ИВ-ФМ (G½ / M20×1,5): –0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4

Область применения

• Пищевая промышленность – контроль давления густых сиропов, паст, джемов, шоколада, молочных продуктов (легко моется).

• Фармацевтика и биотехнологии – стерильные среды, контроль в реакторах, ферментарах.

• Химическая промышленность – вязкие и кристаллизующиеся реагенты (совместимость с нержавеющей сталью).

• Производство косметики и бытовой химии – пасты, гели, шампуни.

• Нефтегазовая отрасль (при использовании с бобышками) – измерение давления загрязнённых жидкостей.

Почему выбирают датчики РПД-ФМ?

1. Открытая мембрана – отсутствие застойных зон, лёгкая очистка и стерилизация, что критически важно для пищевых и фармацевтических производств.

2. Высокая точность (0,5%) и стабильность показаний.

3. Широкий выбор диапазонов – от единиц кПа до 40 МПа, включая вакуум и комбинированные.

4. Надёжность в агрессивных средах – корпус и мембрана из нержавеющей стали, степень защиты IP65.

5. Долгий межповерочный интервал – 5 лет – снижение эксплуатационных расходов.

6. Гибкость монтажа – различные резьбы, возможность подключения через разъём M12×1.

7. Совместимость с бобышками – для удобной установки на трубопроводе (бобышка БП-РПД-И-ФМ-13-G½, G1 или M20×1,5).

Цены и комплектация

Базовая цена указана для датчика с кабельным вводом и резьбой G½ или M20×1,5 (все исполнения – избыточное, вакуум, комбинированное). Опция «разъём M12×1» – доплата.

Наименьшая цена позиции – 12 455 рублей с НДС (модели РПД-И-ФМ, РПД-В-ФМ, РПД-ИВ-ФМ с резьбой G½ или M20×1,5, кабельный ввод).

Дополнительные услуги

• Свидетельство о поверке (нумерованный прибор) – 130 руб.

• Протокол поверки – 130 руб.

• Индивидуальный паспорт – 100 руб.

• Первичная заводская поверка – бесплатно.

• Периодическая поверка – 840 руб.

Рекомендуемое монтажное оборудование – бобышки из нержавеющей стали

Для удобной установки датчика на трубопровод предлагаются бобышки с внутренней резьбой под присоединение:

Бобышки привариваются к трубопроводу, обеспечивают быстрый демонтаж датчика без остановки процесса (при наличии отсечного крана).
