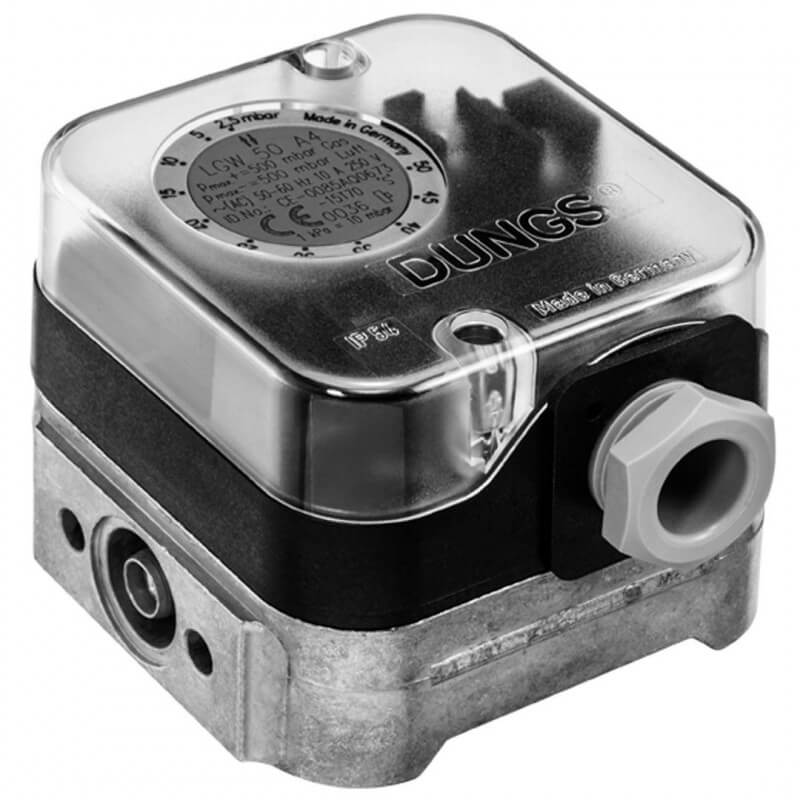

Дифференциальное реле DUNGS LGW 3 A4, LGW 10 A4, LGW 50 A4, LGW 150 A4 и реле с высоким исполнением пылевлагозащиты LGW 3 A4/2, LGW 10 A4/2, LGW 50 A4/2, LGW 150 A4/2
Применяется для контроля давления разряжения, разницы давлений и избыточного давления газа и воздуха. При увеличении или уменьшении величины разницы давления за границу допустимого значения, контакт замыкается и подается сигнал на управляющее устройство. Регулировочная шкала синего цвета, с цифровыми обозначениями уставок, позволяет легко настроить датчик.
Для контроля давления по минимум/максимум необходима комбинация из двух реле давления, соединенных с помощью фланца. Задаваемый параметр давления [мбар] устанавливается для каждого отдельно и независимо друг от друга. Таким образом имеется возможность устанавливать различные диапазоны заданного давления. Оба механизма переключения будут срабатывать при подаче одной и той же среды и ее давления.
Простой монтаж, небольшие габаритные размеры, металлический корпус, соединение для подачи давления: P(+): на нижней стороне корпуса по центру внутренняя резьба G1/4; P(-): на нижней стороне корпуса внутренняя резьба G1/8.
|
Модель |
Макс. рабочее давление |
Диапазон |
Перепад Dp |
Артикул |
|---|---|---|---|---|
|
LGW 3 A4 |
500 мбар |
0,4-3 мбар |
< 0,3 мбар |
221590 |
|
LGW 10 A4 |
500 мбар |
1-10 мбар |
< 0,5 мбар |
221591 |
|
LGW 50 A4 |
500 мбар |
2,5-50 мбар |
< 1 мбар |
221592 |
|
LGW 150 A4 |
500 мбар |
30-150 мбар |
< 3 мбар |
221593 |
высокая пыле- и влагозащищенность (IP 65)
|
Модель |
Макс. рабочее давление |
Диапазон |
Перепад Dp |
Артикул |
|---|---|---|---|---|
|
LGW 3 A4/2 IP65 |
500 мбар |
0,4-3 мбар |
< 0,3 мбар |
232041 |
|
LGW 10 A4/2 IP65 |
500 мбар |
1-10 мбар |
< 0,5 мбар |
232046 |
|
LGW 50 A4/2 IP65 |
500 мбар |
2,5-50 мбар |
< 1 мбар |
232048 |
|
LGW 150 A4/2 IP65 |
500 мбар |
30-150 мбар |
< 3 мбар |
232050 |
| Основные | |
|---|---|
| Производитель | Dungs |
| Страна производитель | Германия |
| Присоединение | Штуцер под шланг, G¼" внутреннее |
| Тип выхода | Реле |
| Контролируемая среда | Природный газ |
| Материал корпуса | Металл |
| Дистанционное управление | Нет |
| Степень защиты IP | 65 |
| Минимальная температура рабочей среды | -15.0 (град.) |
| Максимальная температура рабочей среды | 70.0 (град.) |
| Минимальная температура окружающей среды | -30.0 (град.) |
| Максимальная температура окружающей среды | 80.0 (град.) |
| Гарантийный срок | 12 (мес) |
| Технические характеристики | |
| Тип давления | Дифференциальное |
| Дополнительные характеристики | |
| Модель | LGW 3 A4 |
