Предназначен для контроля и двухпозиционного регулирования разности давлений жидких и газообразных сред в ГВС,холод. установках на судах, ж/д и автотраспорте.

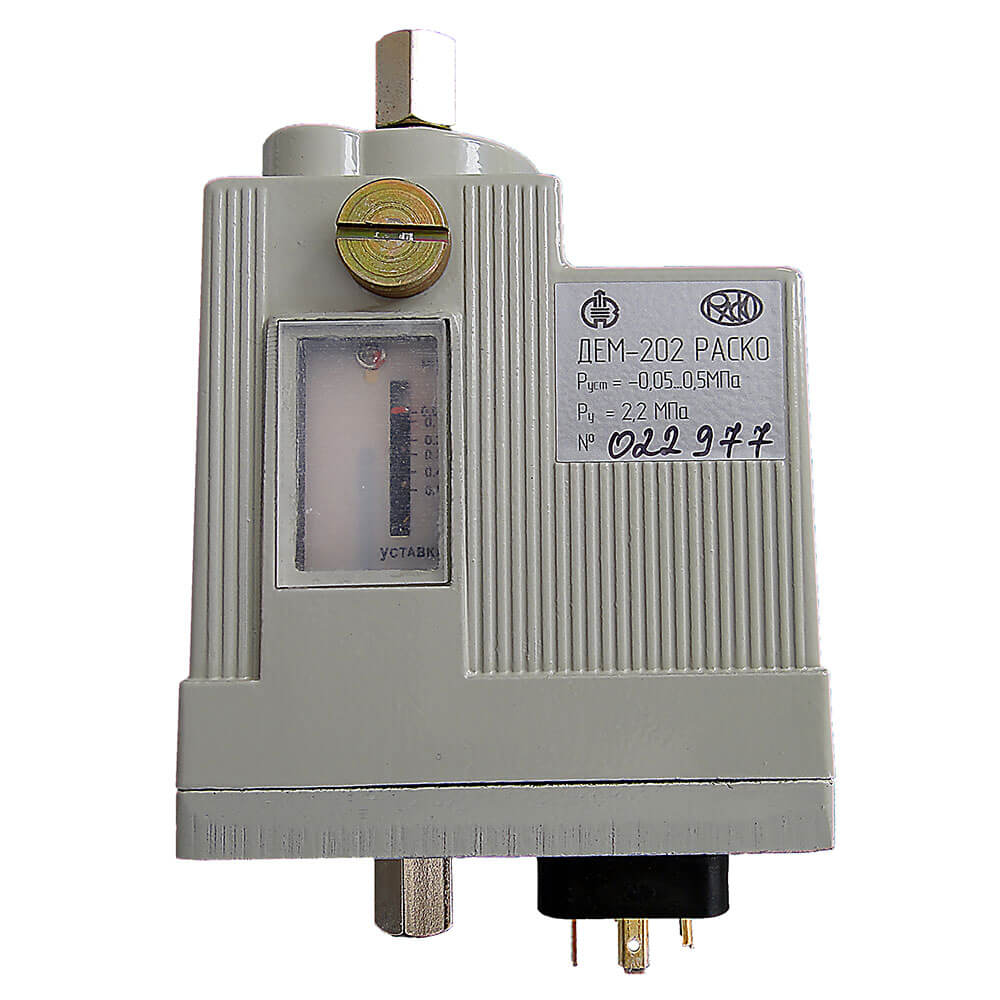

ДЕМ202 предназначены для контроля и двухпозиционного регулирования разности давлений жидких и газообразных сред в холодильных установках, применяемых на судах, железнодорожном и автомобильном транспорте, а также в стационарных холодильных установках и других системах и устройствах.
Контролируемые среды: хладоны, воздух, масла (для ДЕМ 202), аммиак (ДЕМ 202А).
Датчики-реле давления ДЕМ-202 отличаются высокой устойчивостью к динамическим нагрузкам (вибрация, удары, наклоны, тряска), защищенностью от воздействия пыли, воды и других факторов окружающей среды.
Степень защиты корпуса приборов - IP64.
Технические характеристики:
Основные технические данные представлены в таблице.
Таблица 1. В Мегапаскалях
| Условное обозначение прибора | Пределы установок | Зона возврата | Максимальная допускаемая разность давлений контролируемой среды |
| нерегулируемая, не более | |||
| ДЕМ 202-1-01-1 |
от 0,02 до 0,6 |
0,05 | 3,0 |
| ДЕМ 202-1-01-2 | от 0,02 до 0,6 | 0,05 |
3,0 |
| ДЕМ 202-1-01А-1 | от 0,02 до 0,6 | 0,05 | 3,0 |
|
ДЕМ 202-1-01А-2 |
от 0,02 до 0,6 | 0,05 | 3,0 |
| ДЕМ 202-1-02-1 | от 0,02 до 0,25 | 0,03 | 2,2 |
| ДЕМ 202-1-02-2 | от 0,02 до 0,25 | 0,03 | 2,2 |
Зона возврата в приборах ДЕМ 202 направлена в сторону повышения разности давлений контролируемой среды относительно установки.
Коммутируемая мощность контактов при эксплуатации в цепях постоянного тока напряжением 24...220В, при минимальном токе 0,05А, Вт 60.
Ток при эксплуатации в цепях переменного тока напряжением 127...380В частотой 50(60) Гц при cos f ≥0,6:
максимальный - 6 А,
минимальный - 0,1 А.
Температура окружающего воздуха, С:
-50+70, (для ДЕМ-202-1-01А, ДЕМ-102-2-05А - -30+70)
Климатическое исполнение: ОМ категории 5, Т категории 2, ТМ категории 2.
Электрическое подсоединение: сальниковый ввод (последня цифра в обозначении модификации 1) или разъёмное соединение (последня цифра в обозначении модификации 2).
Масса, кг: 1,0
При заказе прибора указываются: наименование, условное обозначение прибора
Пример заказа прибора ДЕМ202-1-01 с соединительным разьемом: "Датчик-реле разности давления (реле дифференциального давления) ДЕМ202-1-01-2"
| Основные | |
|---|---|
| Производитель | Орлэкс |
| Страна производитель | Россия |
| Тип выхода | Реле |
| Контролируемая среда | Масло |
| Материал корпуса | Металл |
| Дистанционное управление | Нет |
| Степень защиты IP | 64 |
| Минимальная температура окружающей среды | -50.0 (град.) |
| Максимальная температура окружающей среды | 70.0 (град.) |
| Вес | 1.1 (кг) |
| Срок службы | 12.0 (лет) |
| Гарантийный срок | 30 (мес) |
