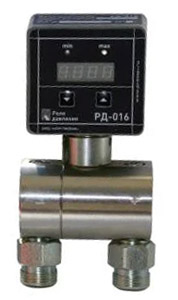

Реле разности давления РД-016 предназначено для индикации текущего значения и выдаче релейного сигнала при достижении двух установленных потребителем независимых уставок. Используется для регулирования и управления технологическими процессами в системах тепло и водоснабжения, вентиляции, в газогорелочных устройствах. Не является средством измерения.
Функциональные возможности:• Низкие пределы измерений
• Независимость задания пределов 2-я уставками. Свободный выбор гистерезиса.
• Фильтрация колебаний давлений.
• Задержка срабатывания
• Большие допустимые перегрузки.
• При до пусковом контроле параметра (максимум-минимум) заменяет 2 реле давления.
• Возможная альтернатива механическим электро-контактным манометрам, реле (ДМ, ЭКМ)
|
ИСПОЛНЕНИЯ |
|||||
|
Модель |
Предел измерений, кПа |
Перегрузка, кПа |
Рабочее давление, МПа |
Рабочая среда |
|
|
РД-016-0,25ДД |
0-0,25 |
+10/-10 |
0,1 |
Газ, воздух |
|
|
РД-016-1ДД |
0-1,0 |
+10/-10 |
|||
|
РД-016-2,5ДД |
0-2,5 |
+20/-20 |
|||
|
РД-016-10ДД |
0-10 |
+35/-35 |
|||
|
РД-016-50ДД |
0-50 |
+150/-70 |
0 - 2,5 |
Газ, воздух, вода, масло |
|
|
РД-016-10ДД-25 |
0-10 |
+700/-350 |
|||
|
РД-016-40ДД-25 |
0-1000 |
+2000/-1000 |
|||
|
РД-016-160ДД-25 |
0-1600 |
+4000/-1000 |
|||
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|||||
|
Температура окружающей среды |
от -50 до +80 |
||||
|
Точность измерения, % |
1,5 |
||||
|
Напряжение питания (постоянный ток), В |
24±4 |
||||
|
Потребляемая мощность, не более, Вт |
2 |
||||
|
Тип выхода |
контакты реле |
||||
|
Количество уставок |
2 |
||||
|
Нагрузка на релейные выхода при <=30В, не более, А |
2 |
||||
|
Пределы перенастройки, % |
от 5 до 100 |
||||
