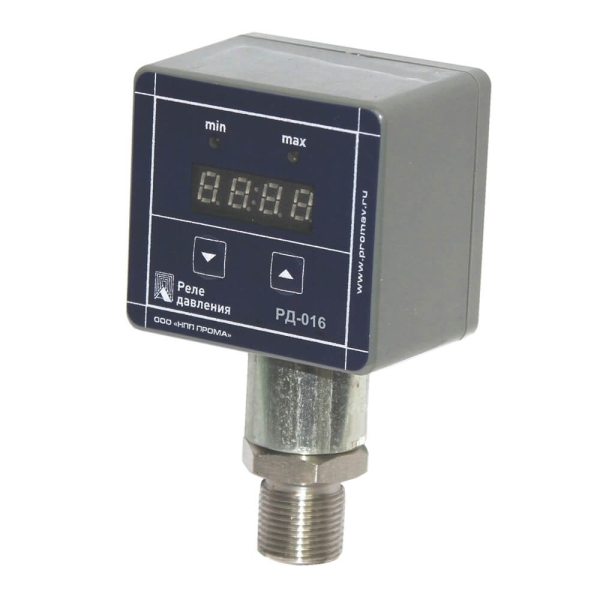

Реле давления РД-016 предназначено для индикации текущего значения измеряемого давления и выдаче релейного сигнала при достижении двух установленных потребителем независимых уставок. Используется для регулирования и управления технологическими процессами в системах тепло и водоснабжения, вентиляции, в газогорелочных устройствах.не является средством измерения.
Функциональные возможности:• Низкие пределы измерений (избыточное, вакуумметрическое, перепад давлений)
• Независимость задания пределов 2-я уставками.
• Фильтрация колебаний давлений.
• Задержка срабатывания
• Большие допустимые перегрузки.
• При до пусковом контроле параметра (максимум-минимум) заменяет 2 реле давления.
• Возможная альтернатива механическим электро-контактным манометрам, реле (ДМ, ЭКМ)
|
ИСПОЛНЕНИЯ |
|||||
|
Модель |
Предел измерений, кПа |
Перегрузка, кПа |
Рабочее давление, МПа |
Рабочая среда |
|
|
РД-016-2,5ДИ |
0-2,5 |
10 |
- |
Газ, воздух |
|
|
РД-016-10ДИ |
0-10 |
50 |
|||
|
РД-016-40ДИ |
0-40 |
100 |
|||
|
РД-016-160ДИ |
0-160 |
400 |
Газ, воздух, вода, масло |
||
|
РД-016-600ДИ |
0-600 |
1200 |
|||
|
РД-016-2500ДИ |
0-2500 |
5000 |
|||
|
РД-016-5000ДИ |
0-5000 |
10000 |
|||
|
РД-016-0,25ДД |
0-0,25 |
+10/-10 |
0,1 |
Газ, воздух |
|
|
РД-016-1ДД |
0-1,0 |
+10/-10 |
|||
|
РД-016-2,5ДД |
0-2,5 |
+20/-20 |
|||
|
РД-016-10ДД |
0-10 |
+35/-35 |
|||
|
РД-016-40ДД |
0-40 |
+150/-70 |
0 - 2,5 |
Газ, воздух, вода, масло |
|
|
РД-016-160ДД |
0-160 |
+700/-350 |
|||
|
РД-016-160ДД |
0-1000 |
+2000/-1000 |
|||
|
РД-016-160ДД |
0-2000 |
+4000/-1000 |
|||
|
РД-016-0,25ДИВ |
±0.25 |
±1 |
- |
Газ, воздух |
|
|
РД-016-1ДИВ |
±1 |
±2 |
|||
|
РД-016-5ДИВ |
±5 |
±10 |
|||
|
РД-016-30ДИВ |
±30 |
± 50 |
|||
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|||||
|
Температура окружающей среды |
от -50 до +80 |
||||
|
Точность измерения, % |
1,5 |
||||
|
Напряжение питания (постоянный ток), В |
24±4 |
||||
|
Потребляемая мощность, не более, Вт |
2 |
||||
|
Тип выхода |
контакты реле |
||||
|
Количество уставок |
2 |
||||
|
Нагрузка на релейные выхода при <=30В, не более, А |
2 |
||||
|
Пределы перенастройки, % |
от 5 до 100 |
||||
|
|
| Основные | |
|---|---|
| Производитель | НПП ПРОМА |
| Страна производитель | Россия |
| Присоединение | G1/2 |
| Тип выхода | Реле |
| Контролируемая среда | вода, Воздух, Газ, Жидкость, Масло, Природный газ |
| Степень защиты IP | 54 |
| Максимальная температура рабочей среды | 80 град. |
| Минимальная температура окружающей среды | -50 град. |
| Максимальная температура окружающей среды | 80 град. |
| Гарантийный срок | 18 мес |
| Технические характеристики | |
| Вид выходного сигнала | Аналоговый |
| Минимальное рабочее напряжение | 20.0 (В) |
| Максимальное рабочее напряжение | 28.0 (В) |
| Тип давления | Избыточное |
| Максимальное рабочее давление | 2000 кПа |
| Максимально допустимое давление | 4000.0 (кПа) |
| Погрешность измерения | 1.5 (%) |
| Пользовательские характеристики | |
| Диапазон измерения | 0-2,5 кПа |
