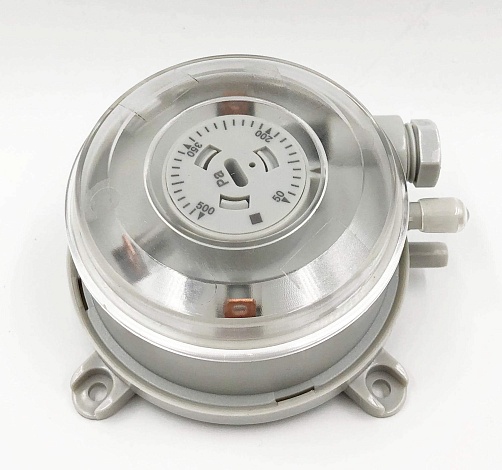

Датчик давления QBM81, Siemens

Под заказ
от
5249
  • Описание
  • Характеристики
  • Оплата и доставка

Используется для контроля перепадов давления, а также контроля за относительными положительными и отрицательными давлениями в процессе вентиляции и в системах кондиционирования воздуха.
Дополнительная информация:
Поставляется с 2 коннекторами для воздуховода и ПВХ-трубкой, 2 м.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип выключателя Однополюсный, переключательного типа с
многопозиционными контактами
Номинальные параметры контакта 24 В постоянного/переменного тока
На переменном напряжении 250 В
максимальный ток:
на активной нагрузке = 1 А
на индуктивной нагрузке = 0,5 А
с cosϕ > 0,5
Напряжение относительно земли Максимальное 250 В переменного тока
Тип отключения перепада давления (Δр)* Частично регулируемое
Сброс в исходное состояние Автоматический
Диапазон измерений Смотри раздел "Типы выключателей"

Точность воспроизведения измерений:

в диапазоне 20... 300 Па

в диапазоне 50...1000 Па

< +2,5 Па

< +5 Па

Максимальная нагрузка на одной стороне выключателя 5000 Па
Допустимая рабочая среда воздух и не коррозионные газы
Материалы изготовления смотри раздел "Конструкция"
Срок эксплуатации > 1 000 000 выключений

Тип электрического соединения

Кабельный ввод

3 зажимных клеммы

кабельная прокладка типа PG11

Вес (включая упаковку) 0,19 кг с кронштейном крепления

Габариты

Тип соединений под давлением

Смотри раздел "Габаритные размеры"

входящий в другую деталь палец диаметром
6,2 мм

Общие условия внешней среды
Окружающая температура:

- эксплуатации

- хранения

Влажность окружающей среды

-20...85 град. С

 -40...85 град. С

 <90% относительной влажности (не
конденсированной)

Ориентация выключателя произвольная (смотри раздел "Ввод в эксплуатацию"
Класс защиты 1 (VDE)
Стандарт защиты IP54, IEC529
Соответствие требованиям Указанное изделие удовлетворяет требованиям по маркировке ⊂∈

Свойство Значение
Дискретные выходы 1 группа контактов , Сухой контакт , Перекидной контакт
Допустимое рабочее давление 7500 Pa
Температура окружающей среды, работа -30...85 °C
Положение при монтаже Диафрагма - вертикально, коннекторы для трубок - вниз.
Габариты (диаметр x l) 81 x 90 мм
Класс защиты IP54
Дискретный выход, напряжение переключения DC 24 V / AC 24...250 V
Дискретный выход, ток коммутируемой цепи 0.01...5 (3) A
Соединение Соединительная трубка, диаметр 6.2 мм.

Тип описание Допустимое рабочее давление Диапазон измерения
QBM81-3 Прессостат, 20...300 Пa 7500 Pa 20…300 Па
QBM81-5 Прессостат, 50...500 Пa 7500 Pa 50…500 Па
QBM81-10 Прессостат, 100...1000 Пa 7500 Pa 100…1000 Па
QBM81-20 Датчик-реле перепада давления, 200...2000 Пa 7500 Pa 500…2000 Па
QBM81-50 Датчик-реле перепада давления, 500...5000 Пa 7500 Pa 1000…5000 Па




Характеристики
Основные
Производитель Siemens
Страна производитель Германия
Присоединение G¼" внутреннее
Тип выхода Реле
Контролируемая среда Природный газ
Материал корпуса Пластик
Степень защиты IP 54
Минимальная температура рабочей среды -15.0 (град.)
Максимальная температура рабочей среды 70.0 (град.)
Минимальная температура окружающей среды -15.0 (град.)
Максимальная температура окружающей среды 70.0 (град.)
Гарантийный срок 12 (мес)
