Датчики-реле применяются для использования в автоматических и автоматизированных системах контроля, управления и регулирования избыточного и вакуумметрического давления.
Датчики-реле ТУ 25-02.160217-83 предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования избыточного и вакуумметрического давления, а также разности давлений.

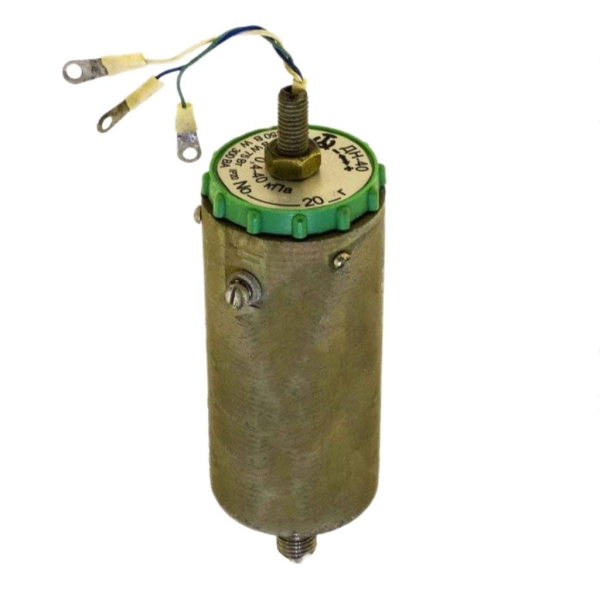

Датчик ДН-40 относится к датчикам-реле напора.
Выпускаются датчики-реле как в общепромышленном исполнении, так и в исполнении для АЭС.
Контролируемая среда – воздух, газы и жидкости, неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине.
Датчики-реле предназначены для работы в условиях:
― температура окружающей среды от -30 до +50оС;
― относительная влажность (95±3)% при температуре 35оС;
― вибрация частотой до 25 Гц, с амплитудой не более 0,1 мм.
| Величина зоны возврата, % от верхнего предела уставки (кроме ДНТ-1), Не более Для ДНТ-1 | 10-25 |
| Коммутируемая мощность Переменного тока, В*А Постоянного тока, Вт | 300-70 |
| Напряжение переменного тока, В до Постоянного, В | 250-30 |
| Тип | Пределы уставок | Давление перегрузки | Габаритные размеры, мм не более | Масса кг, не более | Аналог из серии ДЕ57, ДЕМ | |
| D | H | |||||
| ДН-40 | 0,4-40 кПа | 80 кПа | 55 | 160 | 0,6 | ДЕ 57-6 |
| 40-4000 кгс/м² | 8000 кгс/м² | ДЕ 57-40 | ||||
Монтаж датчиков реле:
Датчик-реле на объекте устанавливается в вертикальном положении штуцером вниз. Присоединение датчиков-реле ДН-40 можно производить с помощью штуцера М 12×1,5. В качестве уплотнения применять прокладки в виде шайб из свинца, фибры, кожи или мягкой меди.
Подвод контролируемой среды рекомендуется производить медной или стальной трубками Ø10×1.
Подключение датчика-реле к электрической цепи осуществляется по нижеприведенной электрической схеме
| Схема электрическая подключения |
| Номер провода | Цвет изоляции | Допускаемая замена по цвету изоляции |
| 1 | черный | фиолетовый, коричневый |
| 2 | красный | розовый, желтый, оранжевый |
| 3 | белый | синий, голубой, зеленый |
| Основные | |
|---|---|
| Производитель | Энерготехномаш |
| Страна производитель | Россия |
| Тип выхода | Реле |
| Контролируемая среда | Воздух, Газ |
| Материал корпуса | Металл |
| Гарантийный срок | 12 (мес) |
