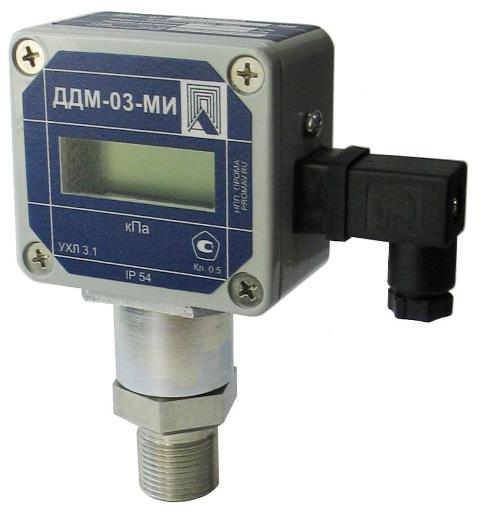

Датчик давления ДДМ-03МИ предназначен для преобразования разности давления в стандартный токовый сигнал (4-20)мА и отображения текущего значения на цифровом табло. Используется для работы в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе во взрывоопасных производствах (для датчиков исполнения Ех), в теплоэнергетике, в газовом хозяйстве, системах вентиляции и других отраслях.
Отличительные особенности:
настроенные и откалиброванные 3 диапазона измерения в одном приборе (калибровка с помощью ПК),
индикация текущего значения, повышенная точность измерения (кл.т. 0,5),
возможность позиционирования датчика ДД с помощью вращающейся головки индикатора на 360 градусов
межповерочный интервал 3 года.
Датчик имеет исполнение общепромышленное и взрывозащищенное. Датчики исполнения Ех могут использоваться во взрывоопасных условиях, имеют вид взрывозащиты «ia» - искробезопасная электрическая цепь и маркировку взрывозащиты «0Exia IIAT5 Х»
Рабочая среда - воздух, нейтральные газы, вода, масло.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Предел допустимой основной погрешности, %1 (0,5 для 2 верхних пределов)
Напряжение питания = 24В или ~ 220В, 50Гц
Индикация показаний цифровое табло – 4 знакоместа
Выходной токовый сигнал аналоговый, мА 4-20
Погрешность токового сигнала, % 0,5 или 1
Количество уставок пределов давления 2 или 4
Зона уставок, % от диапазона 0-100
Дискретность уставок % от диапазона 1
Температура окружающей среды, °С от -20 до +50
Степень защиты (код IP)
- щитовой лицевая панель / внутренняя часть IP54 / IP40
- настенный IP54
Допустимая нагрузка на контакты реле при 220В, 50Гц или =30В, А 2
Габаритные размеры, мм: длина х ширина х высота
- щитовой 114 х 60 х 138
- настенный 110 х 172 х 50
Исполнения|
Тип |
Модель |
Предел |
Перегрузка |
Рабочее |
Рабочая среда |
|---|---|---|---|---|---|
|
ДДМ-03-ДИ-МИ ДДМ-03-ДИ-МИ-Ех |
ДДМ-03-2,5ДИ-МИ ДДМ-03-2,5ДИ-МИ-Ех |
2,5 1,6 1 |
10 |
|
Газ, воздух |
|
ДДМ-03-4ДИ-МИ ДДМ-03-4ДИ-МИ-Ех |
4 2,5 1,6 |
10 |
|||
|
ДДМ-03-10ДИ-МИ ДДМ-03-10ДИ-МИ-Ех |
10 6 4 |
75 |
|||
|
ДДМ-03-40ДИ-МИ ДДМ-03-40ДИ-МИ-Ех |
40 25 16 |
200 |
|||
|
ДДМ-03-160ДИ-МИ ДДМ-03-160ДИ-МИ-Ех |
160 100 60 |
400 |
Газ, воздух неагрессивные жидкости |
||
|
ДДМ-03-600ДИ-МИ ДДМ-03-600ДИ-МИ-Ех |
600 400 250 |
1200 |
|||
|
ДДМ-03-2500ДИ-МИ ДДМ-03-2500ДИ-МИ-Ех |
2500 1600 1000 |
5000 |
|||
|
ДДМ-03-ДВ-МИ ДДМ-03-ДВ-МИ-Ex |
ДДМ-03-100ДВ-МИ ДДМ-03-100ДВ-МИ-Ex |
0-(-100) 0-(-60) 0-(-40) |
-100 |
|
Газ, воздух |
|
ДДМ-03-ДА-МИ ДДМ-03-ДА-МИ-Ex |
ДДМ-03-250ДА-МИ ДДМ-03-250ДА-МИ-Ex |
250 160 100 |
500 |
|
Газ, воздух |
|
ДДМ-03-600ДА-МИ ДДМ-03-600ДА-МИ-Ex |
600 400 250 |
1200 |
|
||
|
ДДМ-03-ДИВ-МИ ДДМ-03-ДИВ-МИ-Ex |
ДДМ-03-0,25ДИВ-МИ ДДМ-03-0,25ДИВ-МИ-Ex |
±0,25 ±0,125 ±0,08 |
±1 |
|
Газ, воздух |
|
ДДМ-03-5ДИВ-МИ ДДМ-03-5ДИВ-МИ-Ех |
±5 ±3 ±2 |
±20 |
|||
|
ДДМ-03-30ДИВ-МИ ДДМ-03-30ДИВ-МИ-Ех |
±30 ±20 ±12,5 |
±100 |
|||
|
ДДМ-03-ДД-МИ ДДМ-03-ДД-МИ-Ех |
ДДМ-03-2,5ДД-МИ ДДМ-03-2,5ДД-МИ-Ех |
2,5 1,6 1 |
+20/-20 |
0 – 1,2 |
Газ, воздух
|
|
ДДМ-03-10ДД-МИ ДДМ-03-10ДД-МИ-Ех |
10 6,3 4 |
+70/-35 |
0 – 1,2 (0-2,5) |
Газ/жидкость |
|
|
ДДМ-03-40ДД-МИ ДДМ-03-40ДД-МИ-Ех |
40 25 16 |
+150/-70 +70/-35 +70/-35 |
0 – 2,5 |
Газ, воздух неагрессивные жидкости |
|
|
ДДМ-03-160ДД-МИ ДДМ-03-160ДД-МИ-Ех |
160 100 63 |
+700/-350 +700/-35 +150/-70 |
|||
|
ДДМ-03-630ДД-МИ ДДМ-03-630ДД-МИ-Ех |
630 400 250 |
+1400/-700 +1400/-700 +700/-350 |
|||
|
ДДМ-03-2500ДД-МИ ДДМ-03-2500ДД-МИ-Ех |
2500 1600 1000 |
+2500/ -1000
|
