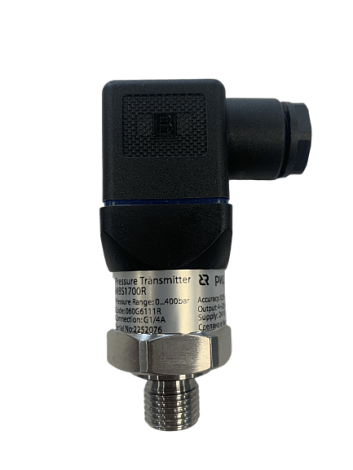

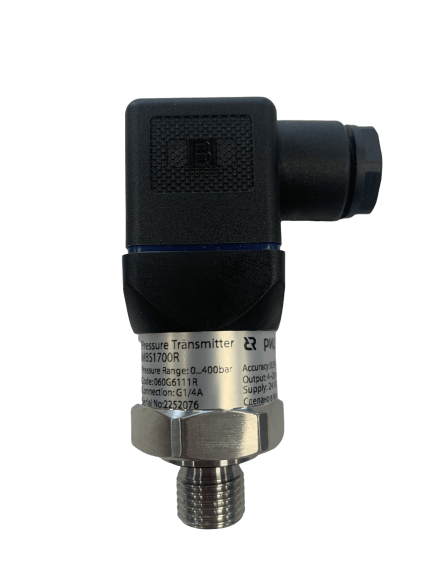

Преобразователи (датчики) давления типа MBS модели MBS 1700R (далее - MBS 1700R) предназначены для измерения давлений жидкостей и газов в промышленности. Корпус MBS 1700R изготовлен из кислотостойкой нержавеющей стали.
|
Метрологические и механические характеристики |
|
|
Рабочая среда |
Газы и жидкости |
|
Тип измеряемого давления |
Избыточное |
|
Диапазон измерений, бар |
От 0 до 1 |
|
Диапазон рабочих температур, °С |
от -20 до 85 |
|
Пределы допускаемой основной приведенной погрешности |
±0,5 % диапазона измерений |
|
Дополнительная погрешность на изменение температуры окружающего воздуха |
± 0,15 % диапазона измерений/10°C |
|
Предельное давление перегрузки |
3-кратный диапазон измерений |
|
Давление разрыва чувствительного элемента |
>3-кратный диапазон измерений |
|
Технологическое соединение |
G 1/4’ |
|
Материал частей, контактирующих со средой |
нержавеющая сталь AISI 316L |
|
Корпус |
нержавеющая сталь AISI 316L или AISI 304 |
|
Вес, кг |
0,25 |
|
Электрические характеристики |
|
|
Выходной сигнал |
4–20 мА |
|
Напряжение питания Uпит, В |
24 |
Под действием давления происходит деформация измерительной мембраны, что приводит к изменению электрического сопротивления расположенных на ней тензорезисторов, соединенных в мостовую схему. В результате происходит разбаланс моста и в его измерительной диагонали появляется сигнал по напряжению, который поступает в электронный блок, где преобразуется в нормированный сигнал.
