Преобразователи (датчики) давления типа MBS модификации MBS1900R (далее - MBS1900R) предназначены для измерения давлений жидкостей и газов в промышленности, а также для систем управления насосными станциями и воздушными компрессорами.
|
Метрологические и механические характеристики |
||
|
Рабочая среда |
Газы и жидкости |
|
|
Тип измеряемого давления |
Избыточное |
|
|
Диапазон измерений, бар |
От 0 до 10, от 0 до 16, от 0 до 25 |
|
|
Диапазон рабочих температур, °С |
от -40 до 125 |
|
|
Пределы допускаемой основной приведенной погрешности |
±1 % диапазона измерений |
|
|
Дополнительная погрешность на изменение температуры окружающего воздуха |
± 0,15 % диапазона измерений/10°C |
|
|
Предельное давление перегрузки |
2-кратный диапазон измерений |
|
|
Давление разрыва чувствительного элемента |
>3-кратный диапазон измерений |
|
|
Технологическое соединение |
G 1/4' |
|
|
Корпус |
нержавеющая сталь AISI 304 |
|
|
Вес, кг |
0,25 |
|
|
Класс защиты |
IP65 |
|
|
Электрические характеристики |
||
|
Выходной сигнал |
4–20 мА |
0,5–4,5 В (10-90% напряжения питания) |
|
Напряжение питания Uпит, В |
10 - 28 |
3,3–5 В |
Под действием давления происходит деформация измерительной мембраны, что приводит к изменению электрического сопротивления расположенных на ней тензорезисторов, соединенных в мостовую схему. В результате происходит разбаланс моста и в его измерительной диагонали появляется сигнал по напряжению, который поступает в электронный блок, где преобразуется в нормированный сигнал.

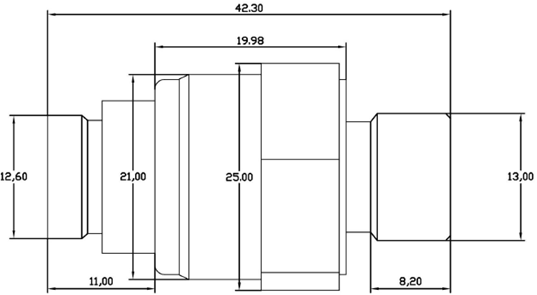

Габаритные размеры:
