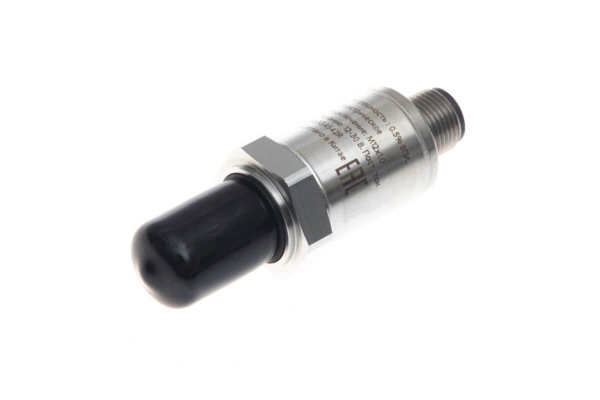

Преобразователи (датчики) давления типа MBS модификации MBS 1250R предназначены для точного измерения давлений в системах промышленной и мобильной гидравлики. Имеют встроенный демфер для исключения влияния пульсаций давления на работу датчика.
|
Метрологические и механические характеристики |
|
|
Рабочая среда |
гидравлические жидкости |
|
Тип измеряемого давления |
избыточное |
|
Диапазон измерений, бар |
от 0 до 10, 16, 40, 60, 250, 400, 600 |
|
Диапазон рабочих температур, °С |
от -40 до 125 |
|
Диапазон температур окружающей среды, °С |
от -40 до 95 |
|
Пределы допускаемой основной приведенной погрешности |
±0,5 % диапазона измерений |
|
Предельное давление перегрузки |
2-х, 3-х кратные |
|
Давление разрыва чувствительного элемента |
4-10 кратные |
|
Технологическое соединение |
M14x1,5; 1/4-18NPT; 1/8-27NPT |
|
Материал частей, контактирующих со средой |
нержавеющая сталь AISI 316L |
|
Корпус |
нержавеющая сталь AISI 316L |
|
Виброустойчивость (синусоидальное воздействие) |
20g, 10 - 2000 Гц |
|
Устойчивость к ударам |
100g; EN 60068-2-27 |
|
Вес, кг |
0,1 |
|
Электрические характеристики |
|
|
Выходной сигнал |
4–20 мА |
|
Напряжение питания Uпит, В |
12 - 30 |
|
Электрическое присоединение |
M12x1.0 EN 60947-5-2; AMP Superseal |
|
Класс защиты |
IP67 |
| Код | Диапазон измерения давления, бар | Тип измеряемого давления | Выходной сигнал | Присоединение по давлению | Стандарт присоединения по давлению | Допустимый диапазон температур рабочей среды | Допустимый диапазон температур окружающей среды | Основная приведенная погрешность % ДИ | Время реакции, мс | Максимальное давление, атм | Давление разрыва, бар | Тип электрического присоединения | Напряжение питания постоянного тока, В | Класс защиты | Стандарт электрического присоединения |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 063G1133R | 0–10 | избыточное | 4–20 мА | G 1/4 | DIN 3852-E | от –40 до 125 | от –40 до 90 | 0,5 | 0,2 | 20 | 40 | M12x1 | 12–30 | IP67 | EN 60947-5-2 |
| 063G1598R | 0–60 | избыточное | 4–20 мА | 1/8-27 NPT | – | от –40 до 125 | от –40 до 90 | 0,5 | 0,2 | 120 | 300 | M12x1 | 12–30 | IP67 | EN 60947-5-2 |
| 063G2866R | 0–40 | избыточное | 4–20 мА | 1/4-18 NPT | – | от –40 до 125 | от –40 до 85 | 0,5 | 0,2 | 120 | 400 | AMP Superseal 1.5 с кабелем длиной 150 мм | 12–30 | IP67 | – |
| 063G2867R | 0–10 | избыточное | 4–20 мА | M14x1.5 ISO 6149-2 | – | от –40 до 125 | от –40 до 85 | 0,5 | 0,2 | 30 | 100 | AMP Superseal 1.5 с кабелем длиной 150 мм | 12–30 | IP67 | – |
| 063G2868R | 0–10 | избыточное | 4–20 мА | 1/4-18 NPT | – | от –40 до 125 | от –40 до 85 | 0,5 | 0,2 | 30 | 100 | AMP Superseal 1.5 с кабелем длиной 150 мм | 12–30 | IP67 | – |
| 063G4542R | 0–250 | избыточное | 4–20 мА | M14x1,5 | EN ISO 9974-2:2000 | от –40 до 125 | от –40 до 90 | 0,5 | 0,2 | 400 | 1000 | M12x1 | 12–30 | IP67 | EN 60947-5-2 |
| 063G1125R | 0–600 | избыточное | 4–20 мА | G 1/4 | DIN 3852-E | от –40 до 125 | от –40 до 90 | 0,5 | 0,2 | 1200 | 2500 | M12x1 | 12–30 | IP67 | EN 60947-5-2 |
| 063G2277R | 0–250 | избыточное | 4–20 мА | M14x1,5 | DIN 3852-E | от –40 до 125 | от –40 до 90 | 0,5 | 0,2 | 750 | 2500 | Deutsch DT04-3P | 12–30 | IP67 | EN 60947-5-2 |
| 063G1523R | 0–16 | избыточное | 0–10 В | G 1/4 | DIN 3852-E | от –40 до 125 | от –40 до 90 | 0,5 | 0,2 | 32 | 64 | M12x1 | 12–30 | IP67 | EN 60947-5-2 |
| 063G1121R | 0–250 | избыточное | 0–10 В | G 1/4 | DIN 3852-E | от –40 до 125 | от –40 до 90 | 0,5 | 0,2 | 400 | 1000 | M12x1 | 12–30 | IP67 | EN 60947-5-2 |
| 063G1064R | 0–400 | избыточное | 0–10 В | G 1/4 | DIN 3852-E | от –40 до 125 | от –40 до 90 | 0,5 | 0,2 | 700 | 1800 | M12x1 | 12–30 | IP67 | EN 60947-5-2 |
| 063G1123R | 0–400 | избыточное | 4–20 мА | G 1/4 | DIN 3852-E | от –40 до 125 | от –40 до 90 | 0,5 | 0,2 | 700 | 1800 | M12x1 | 12–30 | IP67 | EN 60947-5-2 |
