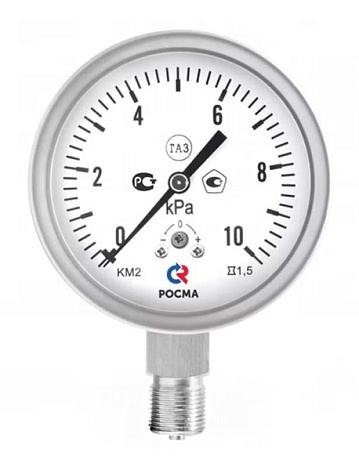

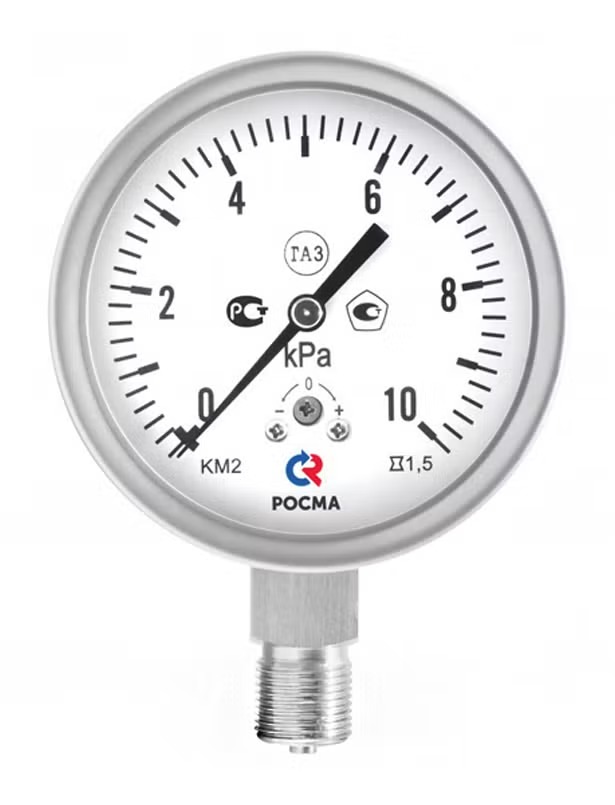

Специализированные показывающие приборы для точного измерения избыточного или мановакуумметрического давления сухих газообразных агрессивных сред при низких значениях давления (единицы – десятки кПа). Благодаря мембранному чувствительному элементу из нержавеющей стали обеспечивают стабильные показания в диапазонах, недоступных для обычных пружинных манометров. Применяются в нефтегазовой, химической промышленности, системах вентиляции, газоанализа и других технологических процессах с агрессивными газовыми средами.
Измерение низких давлений газов – чувствительный элемент – металлическая мембранная коробка (нержавеющая сталь), специально разработан для диапазонов от 2,5 до 60 кПа (избыточное) и симметричных / несимметричных комбинированных шкал до ±12,5 кПа.
Коррозионностойкое исполнение – корпус, кольцо, штуцер, мембранная коробка, трибко-секторный механизм из нержавеющей стали 08Х17Н13М2. Пригодны для агрессивных газообразных сред (в т.ч. сероводородсодержащих).
Защита от внешних воздействий – IP54 (стандарт) или IP65 (опция, повышенная пылевлагозащита). Корпус из нержавеющей стали, байонетное кольцо.
Два типоразмера – диаметр корпуса 100 мм (модель КМ-22 Кс) и 150 мм (модель КМ-32 Кс).
Широкий диапазон рабочих температур – окружающая среда от –60 до +60 °C, измеряемая среда от –65 до +100 °C.
Минеральное стекло – устойчиво к царапинам и воздействию химических веществ, обеспечивает отличную читаемость.
Класс точности 1,5 – соответствует требованиям большинства технологических задач на низких давлениях газа.
| Параметр | Значение |
|---|---|
| Типы приборов | КМ (избыточное давление), КМВ (мановакуумметр) |
| Диаметр корпуса, мм | 100, 150 |
| Класс точности | 1,5 |
| Степень защиты | IP54, IP65 |
| Присоединение | радиальное, резьба G½ или M20×1,5 |
| Чувствительный элемент | металлическая мембранная коробка из нержавеющей стали 08Х17Н13М2 |
| Материал корпуса, кольца, штуцера | нержавеющая сталь 08Х17Н13М2 |
| Трибко-секторный механизм | нержавеющая сталь 08Х17Н13М2 |
| Стекло | минеральное |
| Температура измеряемой среды | –65…+100 °C |
| Температура окружающей среды | –60…+60 °C |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | УХЛ категории 1.1, группа Д2 |
Рабочие диапазоны (рекомендации):
Постоянная нагрузка: до ¾ шкалы
Переменная нагрузка: до ⅔ шкалы
Кратковременная нагрузка: не должна превышать 100% шкалы (во избежание повреждения мембраны)
КМ (избыточное давление):
0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
КМВ (мановакуумметр):
несимметричные: –1…1,5 / –1…3
симметричные: –0,8…0,8 / –1,25…1,25 / –5…5 / –8…8 / –12,5…12,5
| Тип | Диаметр, мм | Степень защиты | Диапазон, кПа | Резьба | Цена, руб. |
|---|---|---|---|---|---|
| КМ-22 Кс | 100 | IP54 | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 | G½ или M20×1,5 | 8 640 |
| КМ-22 Кс | 100 | IP65 | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 | G½ или M20×1,5 | 8 790 |
| КМ-32 Кс | 150 | IP54 | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 | G½ или M20×1,5 | 12 170 |
| КМ-32 Кс | 150 | IP65 | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 | G½ или M20×1,5 | 12 460 |
| Тип | Диаметр, мм | Степень защиты | Диапазон, кПа | Резьба | Цена, руб. |
|---|---|---|---|---|---|
| КМВ-22 Кс | 100 | IP54 | –1…1,5 / –1…3 | G½ или M20×1,5 | 10 460 |
| КМВ-22 Кс (симм.) | 100 | IP54 | –0,8…0,8 / –1,25…1,25 / –5…5 / –8…8 / –12,5…12,5 | G½ или M20×1,5 | 8 640 |
| КМВ-22 Кс | 100 | IP65 | –1…1,5 / –1…3 | G½ или M20×1,5 | 11 720 |
| КМВ-22 Кс (симм.) | 100 | IP65 | –0,8…0,8 / –1,25…1,25 / –5…5 / –8…8 / –12,5…12,5 | G½ или M20×1,5 | 9 910 |
| КМВ-32 Кс | 150 | IP54 | –1…1,5 / –1…3 | G½ или M20×1,5 | 12 265 |
| КМВ-32 Кс (симм.) | 150 | IP54 | –0,8…0,8 / –1,25…1,25 / –5…5 / –8…8 / –12,5…12,5 | G½ или M20×1,5 | 12 170 |
| КМВ-32 Кс | 150 | IP65 | –1…1,5 / –1…3 | G½ или M20×1,5 | 15 520 |
| КМВ-32 Кс (симм.) | 150 | IP65 | –0,8…0,8 / –1,25…1,25 / –5…5 / –8…8 / –12,5…12,5 | G½ или M20×1,5 | 13 950 |
| Наименование услуги | Тип прибора | Цена, руб. |
|---|---|---|
| Указатель предельных значений (нержавеющая сталь) | КМ, КМВ | 120 |
| Указатель рабочего давления (1 маркер / 2 маркера) | КМ, КМВ | 40 / 50 |
| Кнопочный запорный клапан АГ-М (автоматическое перекрытие и сброс давления) | КМ, КМВ | 1 640 |
| Индивидуальная шкала | КМ, КМВ | +10% к цене |
| Свидетельство о поверке (нумерованный прибор) | КМ, КМВ | 130 |
| Протокол поверки | КМ, КМВ | 130 |
| Индивидуальный паспорт | КМ, КМВ | 100 |
| Первичная заводская поверка | КМ, КМВ | бесплатно |
| Периодическая поверка | КМ, КМВ | 180 |
| Пломбировка (под заказ) | КМ-22Кс / -32Кс | 105 |
| Ремонт | КМ, КМВ | от 140 |
| Очистка от загрязнений (мазут, краска) | КМ, КМВ | индивидуально |
Мембранный чувствительный элемент – металлическая мембранная коробка из нержавеющей стали, специально разработана для низких давлений газов (единицы – десятки кПа). Обеспечивает высокую чувствительность и стабильность.

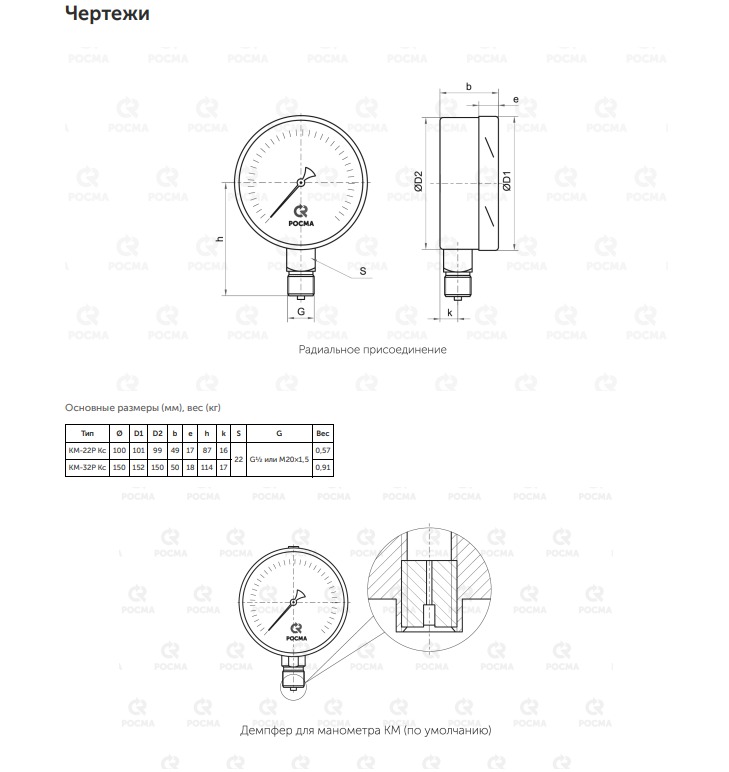

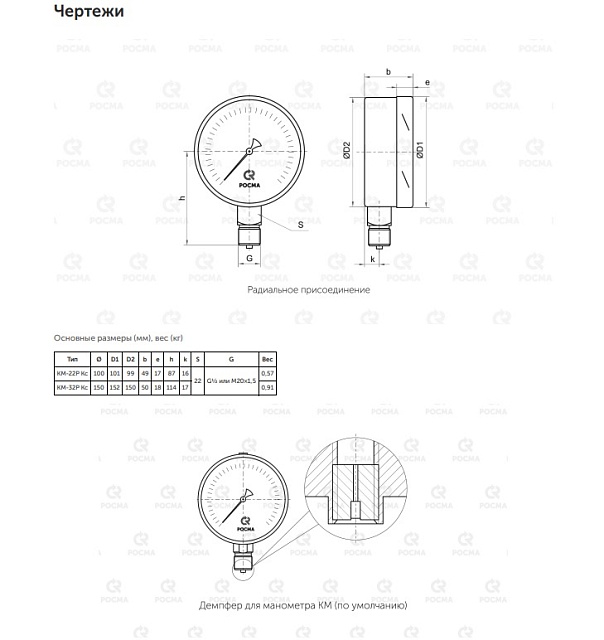

Демпфер – по умолчанию встроен в конструкцию манометра (для защиты от пульсаций).
Байонетное кольцо – быстрое и удобное крепление из нержавеющей стали.

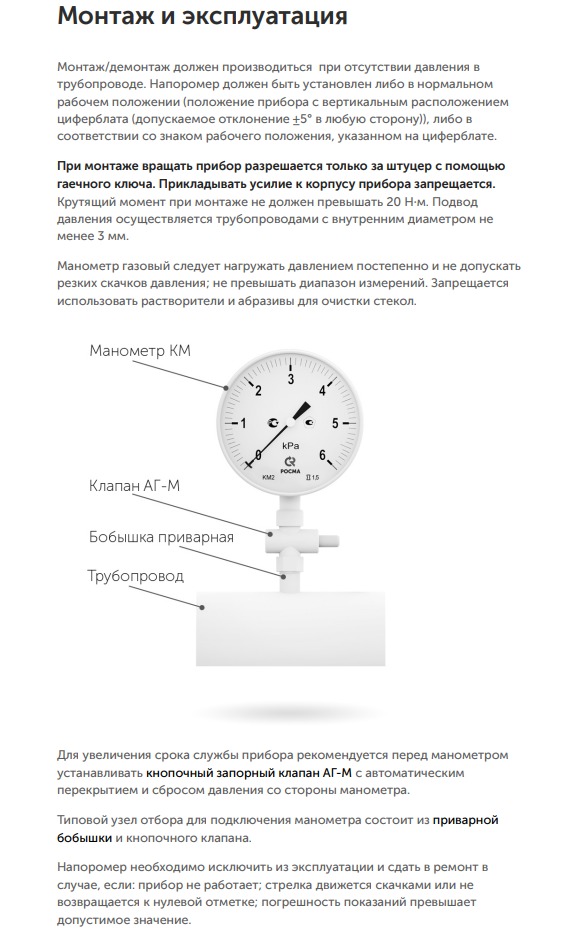

Рекомендуется применять с кнопочным клапаном АГ-М – для автоматического перекрытия и сброса давления со стороны манометра при демонтаже.
Степень защиты IP65 – полная пыленепроницаемость и защита от водяных струй, опционально доступна для агрессивных наружных сред.
Нефтегазовая промышленность (газопроводы, компрессорные станции)
Химическая промышленность (измерение давления агрессивных газов)
Системы вентиляции и газоанализа (малые перепады давлений, тяга)
Пищевая промышленность (инертные газы)
Лабораторные и исследовательские установки с газовыми средами
Экологический мониторинг (анализ газов)
Полная коррозионная стойкость – все детали из нержавеющей стали 08Х17Н13М2, пригодны для сероводородсодержащих и других агрессивных газовых сред.
Специализация на низких давлениях – недостижимая для обычных пружинных манометров точность и надёжность на диапазонах 2,5…60 кПа.
Широкий ряд шкал – несимметричные и симметричные мановакуумметры позволяют контролировать как разрежение, так и избыточное давление в одном приборе.
Надёжность в полевых условиях – ударопрочное минеральное стекло, байонетное кольцо из нержавейки, ступени защиты IP54/IP65.
Доступная цена для коррозионностойкого манометра низких давлений – от 8 640 руб. с НДС.
Рекомендованный клапан АГ-М – упрощает монтаж и безопасное обслуживание.
