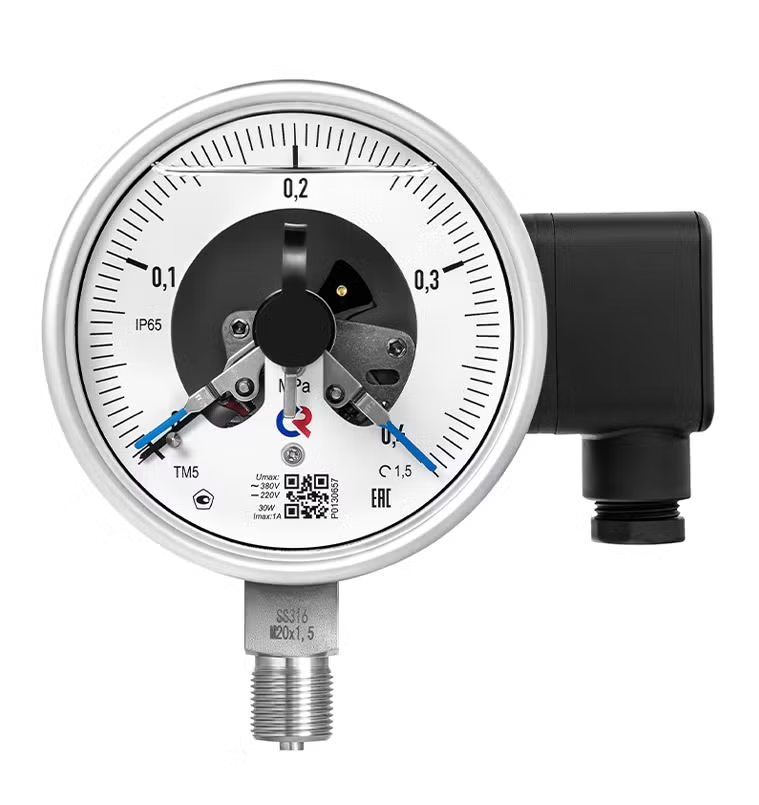

Надёжные промышленные приборы для измерения давления агрессивных сред в условиях повышенной вибрации, переменных нагрузок и экстремальных температур. Корпус и все контактирующие со средой детали выполнены из нержавеющей стали. Оснащены электроконтактной группой (одноконтактной, двухконтактной или с перекидным контактом) для управления внешними цепями в системах сигнализации, автоматики и блокировки.
Ключевые особенности:
Полная коррозионная стойкость – штуцер, чувствительный элемент, трибко-секторный механизм, корпус и кольцо из нержавеющей стали 08Х17Н13М2.
Виброустойчивость – возможность гидрозаполнения силиконом ПМС‑50 (поставляется «сухим» или заполненным по требованию заказчика).
Электроконтактная приставка – исполнения I–VI (одноконтактные и двухконтактные) + исполнение П с перекидным контактом (для ТМ от 0,6 МПа).
Защита IP65 – пыленепроницаемый, защищён от водяных струй.
Широкий диапазон рабочих температур – измеряемая среда от –60 до +200 °C (без заполнения), окружающая среда от –60 до +60 °C.
Удобная настройка – указатели уставок, специальный ключ в комплекте.
Область применения:
Нефтехимическая промышленность
Горнодобывающая отрасль
Энергетика (в т.ч. атомная и тепловая)
Машиностроение, насосное оборудование
Теплоснабжение, водоснабжение
Системы с агрессивными средами и высокими динамическими нагрузками
| Параметр | Значение |
|---|---|
| Типы приборов | ТМ (избыточное давление), ТВ (вакуум), ТМВ (мановакуумметр) |
| Диаметр корпуса, мм | 100, 150 |
| Класс точности | 1,5 |
| Степень защиты | IP65 (корпус из нержавеющей стали) |
| Присоединение | радиальное, резьба M20×1,5 (другие резьбы – под заказ) |
| Материал корпуса, кольца, штуцера, чувствительного элемента | нержавеющая сталь 08Х17Н13М2 |
| Стекло | органическое |
| Циферблат | алюминий, шкала чёрная на белом фоне |
| Подключение электрическое | через клеммную коробку сбоку на корпусе |
| Макс. напряжение коммутации | –220 В, ~380 В |
| Макс. ток | 1 А |
| Разрывная мощность контактов | 30 Вт / 50 В·А |
| Тип контактов | магнитное поджатие, серебряное покрытие |
| Погрешность срабатывания ЭКГ | ±4 % от диапазона |
| Температура измеряемой среды | без заполнения: –60…+200 °C; с заполнением: –60…+100 °C |
| Температура окружающей среды | –60…+60 °C (любое исполнение) |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | УХЛ категории 1.1, группа Д2 |
ТМ (избыточное давление), МПа
0…0,1* / 0,16* / 0,25* / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100*
– под заказ, исполнение с перекидным контактом только для ТМ от 0,6 МПа
ТВ (вакуум), МПа
–0,1…0 (под заказ, только исполнения I, II, V)
ТМВ (мановакуумметр), МПа
–0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 (под заказ, исполнения I, II, V, VI)
| Исполнение | Тип контактов | Применяемость |
|---|---|---|
| I | ОЗ (один замыкающий) | ТМ, ТМВ |
| II | ОР (один размыкающий) | ТВ, ТМВ |
| III | ЛРПР (два размыкающих) | ТМ |
| IV | ЛЗПЗ (два замыкающих) | ТМ |
| V | ЛРПЗ (один размыкающий + один замыкающий) | ТМ, ТВ, ТМВ |
| VI | ЛЗПР (один замыкающий + один размыкающий) | ТМ, ТМВ |
| П | Перекидной контакт | ТМ (от 0,6 МПа) |
Гидрозаполнение силиконом ПМС‑50 – обязательно для работы при высоких вибрациях и переменном давлении. Прибор поставляется «сухим» (готовым к заполнению) или заполненным по заказу.
Байонетное кольцо – быстросъёмное, из нержавеющей стали.
Клеммная коробка сбоку – удобный доступ для подключения кабеля.
Ключ для настройки уставок – поставляется отдельно (опция).
| Тип | Диаметр, мм | Диапазон, МПа | Резьба | Цена, руб. |
|---|---|---|---|---|
| ТМ‑521.05 | 100 | 0…0,1* / 0,16* / 0,25* / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | M20×1,5 | 9 810 |
| ТМ‑521.05 | 100 | 0…16 / 25 / 40 / 60 | M20×1,5 | 9 865 |
| ТМ‑521.05 | 100 | 0…100* | M20×1,5 | 12 170 |
| ТМ‑621.05 | 150 | 0…0,1* / 0,16* / 0,25* / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | M20×1,5 | 10 990 |
| ТМ‑621.05 | 150 | 0…16 / 25 / 40 / 60 | M20×1,5 | 11 505 |
| ТМ‑621.05 | 150 | 0…100* | M20×1,5 | 13 845 |
под заказ, исполнение с перекидным контактом только для ТМ от 0,6 МПа
| Тип | Диаметр, мм | Диапазон, МПа | Резьба | Цена, руб. |
|---|---|---|---|---|
| ТВ‑521.05 | 100 | –0,1…0 | M20×1,5 | 10 240 |
| ТВ‑621.05 | 150 | –0,1…0 | M20×1,5 | 11 550 |
Только исполнения I, II, V
| Тип | Диаметр, мм | Диапазон, МПа | Резьба | Цена, руб. |
|---|---|---|---|---|
| ТМВ‑521.05 | 100 | –0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | M20×1,5 | 10 240 |
| ТМВ‑621.05 | 150 | –0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | M20×1,5 | 11 550 |
Исполнения I, II, V, VI
| Наименование услуги | Тип прибора | Цена, руб. |
|---|---|---|
| Объединение с разделителем РМ (различные модели) | ТМ, ТВ, ТМВ | 230 |
| То же + рукав | ТМ, ТВ, ТМВ | 500 |
| Задний фланец (установка) для ТМ‑521.05 | ТМ (ТМВ)‑521.05 | 240 |
| Задний фланец (установка) для ТМ‑621.05 | ТМ (ТМВ)‑621.05 | 415 |
| Ключ для настройки уставок | ТМ, ТВ, ТМВ | 410 |
| Исполнение штуцера с резьбой NPT | ТМ, ТВ, ТМВ | +10% к цене |
| Индивидуальная шкала | ТМ, ТВ, ТМВ | +10% к цене |
| Свидетельство о поверке (на нумерованный прибор) | ТМ, ТВ, ТМВ | 130 |
| Протокол поверки | ТМ, ТВ, ТМВ | 130 |
| Индивидуальный паспорт | ТМ, ТВ, ТМВ | 100 |
| Обезжиривание под кислород (без гидрозаполнения) | ТМ, ТВ, ТМВ | 160 |
| Нанесение индивидуальных знаков на циферблат | ТМ | 25 |
| Первичная заводская поверка | ТМ, ТВ, ТМВ | бесплатно |
| Периодическая поверка | ТМ, ТВ, ТМВ | 195 |
| Пломбировка (под заказ) | ТМ, ТВ, ТМВ | 105 |
| Ремонт (0–1,6 МПа) | ТМ | от 315 |
| Ремонт (2,5–40 МПа) | ТМ | от 395 |
| Ремонт (60–100 МПа) | ТМ | от 410 |
| Ремонт | ТВ | от 410 |
| Ремонт | ТМВ | от 560 |
| Очистка от загрязнений (мазут, краска) | ТМ, ТВ, ТМВ | индивидуально |
| Диаметр корпуса, мм | Объем жидкости, мл | Цена заполнения, руб. | Цена слива, руб. |
|---|---|---|---|
| 100 | 500 | 395 | 420 |
| 150 | 1040 | 810 | – |
Приборы по умолчанию поставляются «сухими», готовыми к заполнению. Заполнение силиконом ПМС‑50 заказывается отдельно.
Универсальность – работа с агрессивными средами, газами, жидкостями, в т.ч. с высокими динамическими нагрузками.
Долговечность – полностью нержавеющая конструкция, магнитное поджатие контактов, ресурс более 500 000 циклов.
Точность управления – погрешность срабатывания ЭКГ ±4 %, настройка уставок специальным ключом.
Адаптация к условиям – гидрозаполнение силиконом для виброустойчивости, защита IP65, широкий диапазон температур.
Гибкость заказа – 6 электрических схем + исполнение с перекидным контактом, любые диапазоны, дополнительные опции (фланцы, разделители, поверка).
